Структурная схема

Структурная схема изображена на рис.25. Она состоит из нескольких функциональных блоков. Кварцевый генератор является источником прямоугольных импульсов, из которых в дальнейшем формируется сигнал, поступающий на катушку датчика. Сигнал генератора делится по частоте на 4 с помощью кольцевого счетчика на триггерах. По кольцевой схеме счетчик выполнен для того, чтобы на его выходах можно было сформировать два сигнала Ф1 и Ф2,

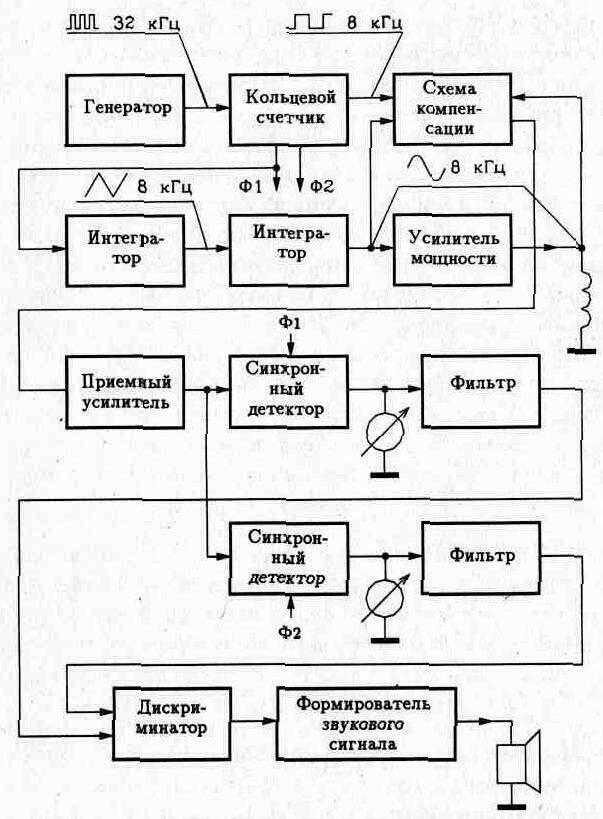

Структурная схема металлоискателя индукционного типа
Рис. 25. Структурная схема индукционного металлоискателя.

сдвинутые друг относительно друга по фазе на 90°, что необходимо для построения схемы дискриминатора. Прямоугольный сигнал (меандр) подается на вход первого интегратора, на выходе которого получается кусочно-линейное пилообразное напряжение. Второй интегратор делает из «пилы» сигнал, очень близко приближающийся по форме к синусоидальному и состоящий из полуволн параболической формы. Этот сигнал стабильной амплитуды поступает на усилитель мощности, который представляет собой преобразователь «напряжение-ток», нагруженный на катушку датчика. Напряжение датчика уже не является стабильным по амплитуде, так как зависит от сигнала, отраженного от металлических объектов. Абсолютная величина этой нестабильности весьма мала. Чтобы увеличить ее, то есть выделить полезный сигнал, в схеме компенсации происходит вычитание выходного напряжения второго интегратора из напряжения на катушке датчика.

Внимание!!!

Здесь сознательно опускаются многие детали построения усилителя мощности, схемы компенсации и способа включения катушки датчика, делающие это описание более простым для понимания принципа работы прибора, хотя и не вполне корректным. Подробнее - см. описание принципиальной схемы.

Со схемы компенсации полезный сигнал поступает на приемный усилитель, где происходит его усиление по напряжению. Синхронные детекторы преобразуют полезный сигнал в медленно меняющиеся напряжения, величина и полярность которых зависит от сдвига отраженного сигнала по фазе относительно сигнала напряжения катушки датчика.

Иными словами, выходные сигналы синхронных детекторов являются не чем иным, как компонентами ортогонального разложения вектора полезного отраженного сигнала по базису векторов основных гармоник опорных сигналов Ф1 и Ф2.

В приемный усилитель неизбежно проникает часть бесполезного сигнала, не скомпенсированного схемой компенсации ввиду ее неидеальности. На выходах синхронных детекторов эта часть сигнала преобразуется в постоянные составляющие. Фильтры высокой частоты (ФВЧ) отсекают бесполезные постоянные составляющие, пропуская и усиливая только изменяющиеся компоненты сигналов, связанные с движением датчика относительно металлических предметов. Дискриминатор выдает управляющий сигнал для запуска формирователя звукового сигнала только при определенном сочетании полярностей сигналов на выходе фильтров, что исключает срабатывание звуковой индикации от мелких железных предметов, ржавчины и некоторых минералов.
