Типы используемых микросхем приведены в таблице.

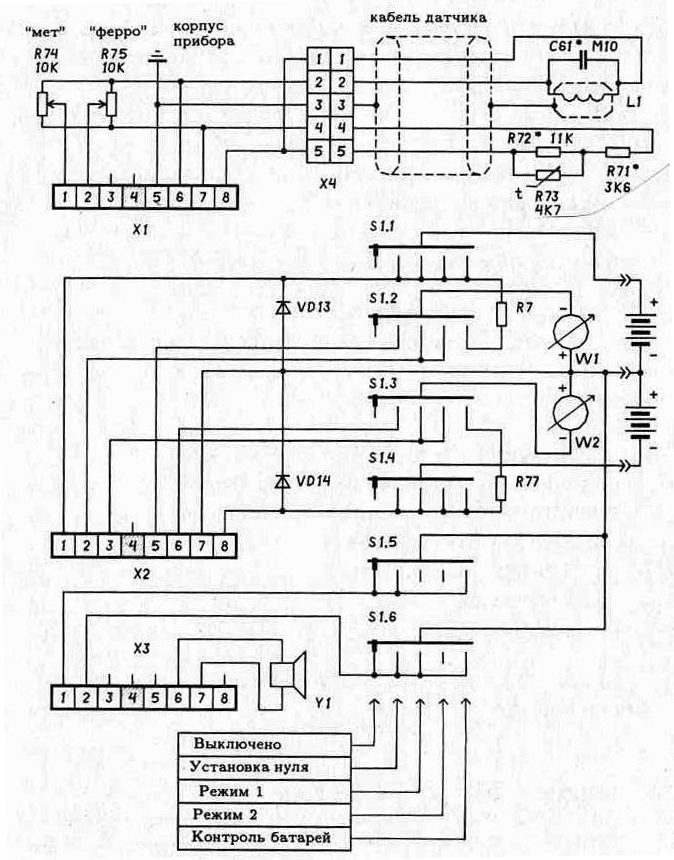

Рис. 29. Принципиальная электрическая схема индукционного металлоискателя. Схема внешних соединений.

Таблица.

Обозначение по рис.26-рис.28	Тип	Функциональное назначение
D1	К561ЛН2	6 инверторов
D2,D13	К561ТМ2	2 D-триггера
D3-D5,D9,D12	К157УД2	сдвоенный ОУ
D6	КР590КН4	аналоговые ключи
D7-D8,D10-D11	КР140УД1408	точный ОУ
D14	К561ТЛ1	4 эл-та 2И-НЕ с триггерами Шмидта на входе

Вместо микросхем серии К561 возможно использование микросхем серии К 1561. Можно попытаться применить некоторые микросхемы серии К176.

Сдвоенные операционные усилители (ОУ) серии К 15 7 можно заменить любыми сходными по параметрам одиночными ОУ общего назначения (с соответствующими изменениями в цоколевке и цепях коррекции), хотя применение сдвоенных ОУ удобнее (возрастает плотность монтажа). Желательно, чтобы применяемые типы ОУ не уступали рекомендуемым типам по быстродействию. Особенно это касается микросхем D3-D5.

ОУ синхронных детекторов и интеграторов ФВЧ по своим параметрам должны приближаться к прецизионным ОУ. Кроме типа, указанного в таблице, подойдут К140УД14, 140УД14. Возможно применение микромощных ОУ К140УД12, 140УД12, КР140УД1208 в соответствующей схеме включения.

К применяемым в схеме металлоискателя резисторам не предъявляется особых требований. Они лишь должны иметь прочную и миниатюрную конструкцию и быть удобны для монтажа. С целью получения максимальной термостабильности следует испльзовать в схемах датчика, интеграторов и в схеме компенсации только металлопленочные резисторы. Номинал рассеиваемой мощности 0,125- 0,25(Вт).

Терморезистор R73 должен иметь отрицательный ТКС и номинал около 4,7(кОм). Рекомендуемый тип - КМТ- 17вт.

Потенциометры компенсации R74, R75 желательны многооборотные типа СП5-44 или с нониусной подстройкой типа СП5-35. Можно обойтись и обычными потенциометрами любых типов. В этом случае желательно их использовать два. Один - для грубой подстройки, номиналом 10(кОм), включенный в соответствии со схемой. Другой - для точной подстройки, включенный по схеме реостата в разрыв одного из крайних выводов основного потенциометра, номиналом 0,5-1(кОм).

Конденсаторы С45, С49, С51 - электролитические. Рекомендуемые типы - К50-29, К50-35, К53-1, К53-4 и др. малогабаритные. Остальные конденсаторы, за исключением конденсаторов колебательного контура датчика, - керамические типа К 10-7 (до номинала 68(нФ)) и металлопленочные типа К73-17 (номиналы выше 68(нФ)).

Конденсатор контура С61 - особый. К нему предъявляются высокие требования по точности и термостабильности. Конденсатор С61 состоит из нескольких (5...10 шт.) конденсаторов, включенных в параллель. Настройка контура в резонанс осуществляется подбором количества конденсаторов и их номинала. Рекомендуемый тип конденсаторов К10-43. Их группа по термостабильности - МП0 (т.е. приблизительно нулевой ТКЕ). Возможно применение прецизионных конденсаторов и других типов, например, К71-7. В конце концов, можно попытаться использовать старинные термостабильные слюдяные конденсаторы с серебряными обкладками типа КСО или какие-либо полистирольные конденсаторы.

Диоды VD1-VD12 типа КД521, КД522 или аналогичные кремниевые маломощные. В качестве диодов VD1-VD4 и VD5-VD8 удобно также использовать интегральные мостовые диодные сборки типа КД906. Выводы (+) и (-) диодной сборки спаиваются вместе, а выводами (~) она включается в схему вместо четырех диодов. Защитные диоды VD13-VD14 типов КД226, КД243, КД247 и другие малогабаритные на ток от 1(А).

Микроамперметры - любого типа на ток 100(мкА) с нулем посередине шкалы. Удобны малогабаритные микроамперметры, например, типа М4247.

Кварцевый резонатор Q - любой малогабаритный часовой кварц (аналогичные используются также в портативных электронных играх).

Переключатель режимов работы - любого типа малогабаритный поворотный галетный или кулачковый на 5 положений и 6 направлений. Батареи питания - типа 3R12 - по международному обозначению, "квадратные" - по нашему советско-российскому.

Пьезоизлучатель Y1 - может быть типа 3П1...3П18. Хорошие результаты получаются при использовании пьезоизлучателей импортных телефонов (идут в огромных количествах "в отвал" при изготовлении телефонов с определителем номера).

Разъемы XI-ХЗ - стандартные, под пайку на печатную плату, с шагом выводов 2,5 (мм). Подобные разъемы широко применяются в настоящее время в телевизорах и другой бытовой технике. Разъем Х4 должен быть наружного исполнения, с металлическими наружними деталями, желательно - с посеребряными или позолоченными контактами и герметичным выходом на кабель. Рекомендуемый тип - PC 7 или PC 10 с резьбовым или байонетным соединением.

Печатная плата

Конструкция прибора может быть достаточно произвольной. При ее разработке следует учесть рекомендации, изложенные ниже в параграфах, посвященных датчикам и конструкции корпусов. Основная часть элементов принципиальной схемы прибора размещается на печатной плате.

Печатная плата электронной части металлоискателя может быть изготовлена на основе готовой универсальной макетной печатной платы под DIP корпуса микросхем с шагом 2,5 мм. В этом случае монтаж ведут одножильным медным луженьм проводом в изоляции. Такая конструкция удобна для экспериментальной работы.

Более аккуратная и надежная конструкция печатной платы получается при разводке дорожек традиционным способом под заданную схему. Ввиду ее сложности, в этом случае печатная плата должна быть с двухсторонней металлизацией. Использованная автором топология печатных дорожек приведена на рис.30 - сторона печатной платы со стороны установки деталей и на рис.31 - сторона печатной платы со стороны пайки. Рисунок топологии приведен не в натуральную величину.

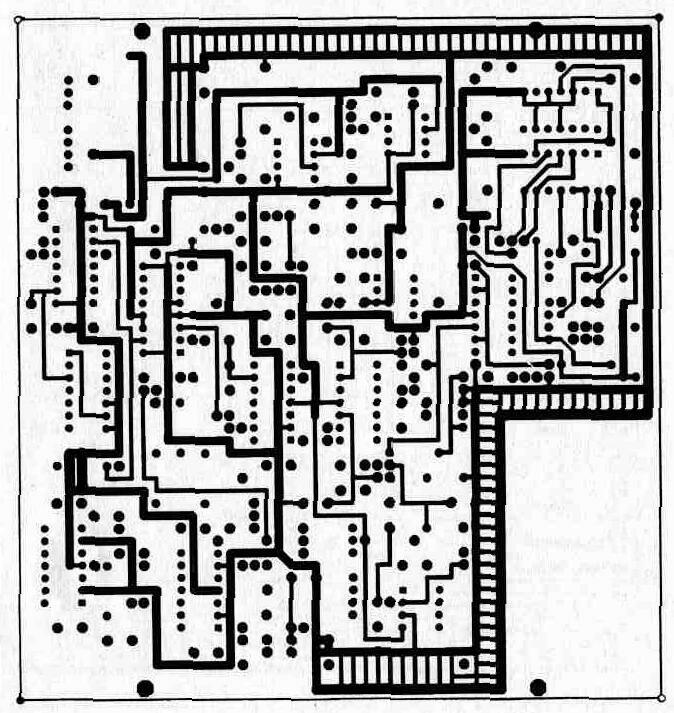

Рис.30. Топология дорожек печатной платы. Вид со стороны деталей.

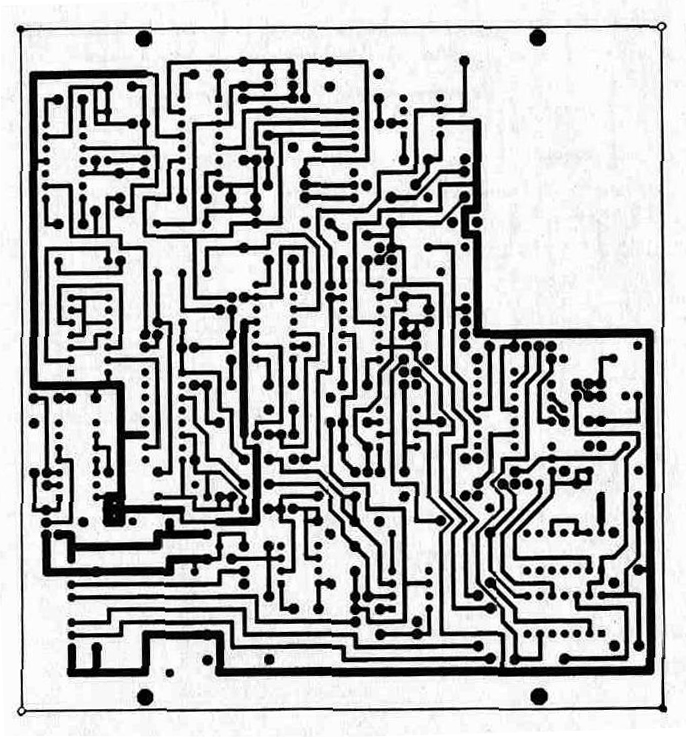

Рис.31. Топология дорожек печатной платы. Вид со стороны пайки.

Для удобства изготовления фотошаблона автор приводит размер печатной платы по внешней рамке рисунка - 130 х 144 (мм).

Особенности печатной платы:

- перемычки, без которых разводка печатной платы оказалась невозможной,

- общую шину, которая выполнена в виде сетчатого рисунка максимально возможной площади на плате,

- расположение отверстий по узлам сетки с шагом 2,5 (мм),- минимальное расстояние между центром отверстия и средней линией проводника или между средними линиями двух соседних проводников - 1,77 (мм),

- направление прокладки отдельных проводников печатной платы по углу кратно 45°.

Плотность проводников на печатной плате не слишком высока, что позволяет изготовить рисунок под травление в домашних условиях. Для этого рекомендуется использовать тонкий стеклянный рейсфедер или иглу шприца со спиленным острием в комплекте с пластиковой трубкой.

Рисунок обычно выполняют нитрокраской, кузбасс-лаком, цапон-лаком и т.п. красителями, разбавленньми подходящими растворителями до удобной концентрации. Обычный реагент для травления стандартной печатной платы из стеклотекстолита с медной фольгой 35-50 (мкм) - водный раствор хлорного железа FeCl3.

Расположение деталей на печатной плате приведено на рис.32 (микросхемы, разъемы, диоды и кварцевый резонатор), на рис.33 (резисторы и перемычки) и на рис.34 (конденсаторы).

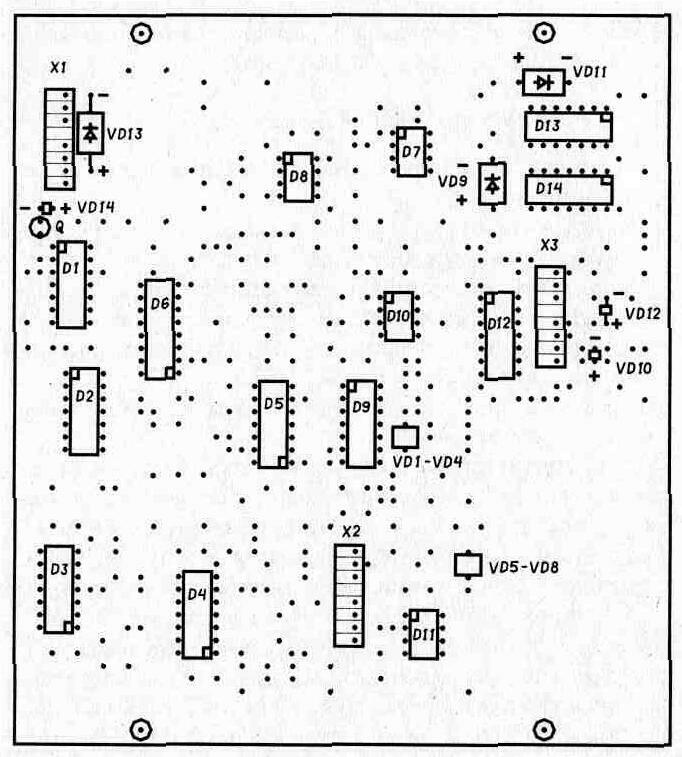

Рис. 32. Расположение элементов на печатной плате. Разъемы, микросхемы, диоды и кварцевый резонатор.

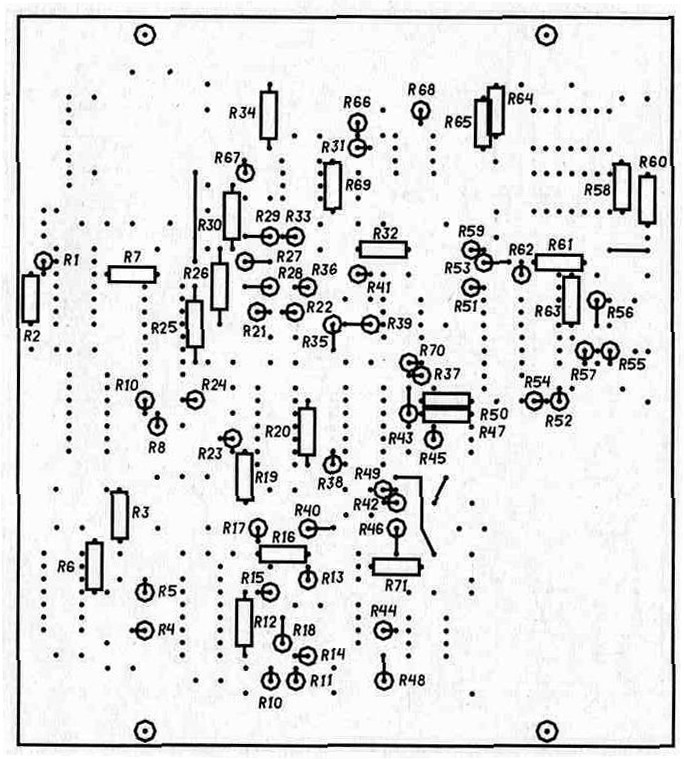

Рис.33. Расположение элементов на печатной плате. Резисторы.

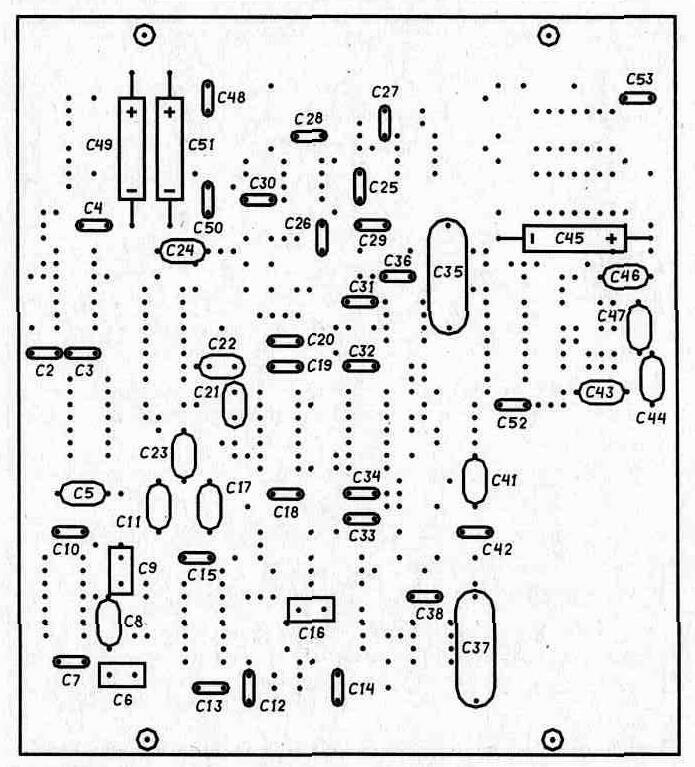

Рис.34. Расположение элементов на печатной плате. Конденсаторы.
