Структурная схема изображена на рис.21. Она состоит из нескольких функциональных блоков. Кварцевый генератор является источником прямоугольных импульсов стабильной частоты. К измерительному генератору подключен колебательный контур, в состав которого входит датчик - катушка индуктивности. Выходные сигналы обоих генераторов поступают на входы синхронного детектора, который на своем выходе формирует сигнал разностной частоты. Этот сигнал имеет приблизительно пилообразную форму. Для удобства дальнейшей обработки сигнал синхронного детектора преобразуется с помощью триггера Шмидта в сигнал прямоугольной формы. Устройство индикации предназначено для формирования звукового сигнала разностной частоты с помощью пьезоизлучателя и для визуального отображения величины этой частоты с помощью светодиодного индикатора.

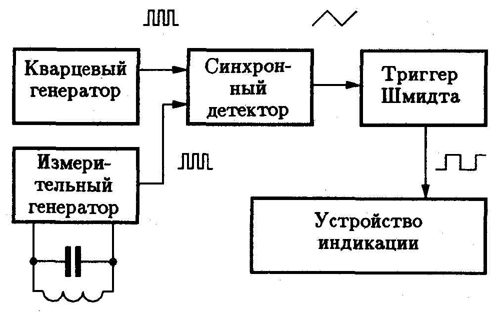

Рис.21. Структурная схема металлоискателя на биениях
