Структурная схема

Структурная схема металлоискателя по принципу передача-прием

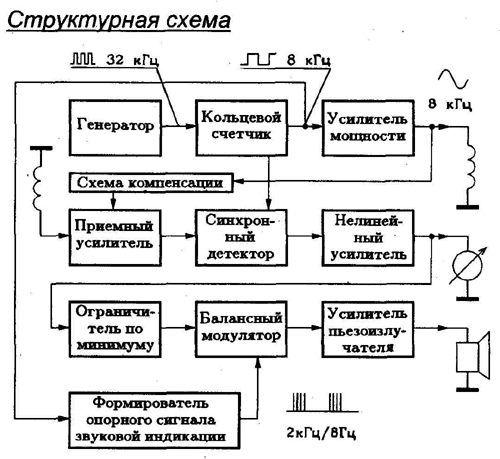

Рис. 17. Структурная схема металлоискателя по принципу "передача-прием ".

Структурная схема изображена на рис.17. Она состоит из нескольких функциональных блоков.Генератор является источником прямоугольных импульсов, из которык в дальнейшем формируется сигнал, поступающий на излучающую катушку. Этот же сигнал используется для формирования сигнала звуковой индикации. Сигнал генератора делится по частоте на 4 с помощью кольцевого счетчика на триггерах. По кольцевой схеме счетчик выполнен для того, чтобы на его выходах можно было сформировать два сигнала, сдвинутых друг относительно друга по фазе на 90°.

Прямоугольный сигнал (меандр) подается с первого выхода кольцевого счетчика на вход усилителя мощности, нагрузкой которого является колебательный контур с излучающей катушкой. По своему типу усилитель мощности является преобразователем "напряжение-ток", что позволяет предотвратить перегрузки выходного каскада в моменты смены полярности входного прямоугольного сигнала усилителя мощности.

Приемный усилитель напряжения усиливает сигнал, поступающий с приемной катушки. В приемную катушку кроме полезного проникает также и паразитный сигнал, обусловленный неидеальностью конструкции системы катушек металлоискателя, проводимостью грунта и др. причинами. Для его устранения предназначена схема компенсации. Смысл ее работы заключается в том, что в сигнал приемного усилителя подмешивается некоторая часть сигнала с выходного колебательного контура так, чтобы минимизировать (в идеале - довести до нуля) выходной сигнал синхронного детектора при отсутствии вблизи датчика металлических предметов. Настройка схемы компенсации осуществляется с помощью регулировочного потенциометра.

Синхронный детектор преобразует полезный переменный сигнал, поступающий с выхода приемного усилителя, в постоянный сигнал. Важной особенностью синхронного детектора является возможность выделения полезного сигнала на фоне шумов и помех, значительно превышающих полезный сигнал по амплитуде. Опорный сигнал синхронного детектора берется со второго выхода кольцевого счетчика, сигнал которого имеет сдвиг по фазе относительно первого выхода на 90°. Динамический диапазон изменения полезного сигнала как на выходе приемной катушки, так и на выходе синхронного детектора очень широк.

Чтобы устройство индикации - стрелочный прибор или звуковой индикатор одинаково хорошо регистрировали как очень слабые сигналы, так и очень (например, в 100 раз) более сильные сигналы, необходимо иметь в составе прибора устройство, сжимающее динамический диапазон. Таким устройством является нелинейный усилитель, амплитудная характеристика которого приближается к логарифмической. К выходу нелинейного усилителя подключен стрелочный измерительный прибор.

Формирование звукового сигнала индикации начинается ограничителем по минимуму, т.е. блоком, имеющим зону нечувствительности для малых сигналов. Это означает, что звуковая индикация включается только для сигналов, превосходящих по амплитуде некоторый порог. Таким образом, слабые сигналы, связанные в основном с движением прибора и его механическими деформациями, не раздражают слух.

Формирователь опорного сигнала звуковой индикации формирует пачки прямоугольных импульсов частотой 2(кГц) с частотой повторения пачек 8(Гц). С помощью балансного модулятора этот опорный сигнал перемножается на выходной сигнал ограничителя по минимуму, формируя таким образом сигнал нужной формы и нужной амплитуды. Усилитель пьезоизлучателя увеличивает амплитуду сигнала, который поступает на акустический преобразователь - пьезоизлучатель.
