Типы используемых микросхем
приведены в таблице. Вместо микросхем серии К561 возможно использование микросхем
серии К 1561. Можно попытаться применить некоторые микросхемы серии К 176 и
зарубежные аналоги.
Сдвоенные операционные
усилители (ОУ) серии К 15 7 можно заменить любыми сходными по параметрам одиночными
ОУ общего назначения (с соответствующими изменениями в цоколёвке и цепях коррекции),
хотя применение сдвоенных ОУ удобнее (возрастает плотность монтажа). ОУ синхронного
детектора D6, как уже указывалось выше, по своим параметрам должен приближаться
к прецизионным ОУ. Кроме типа, указанного в таблице, подойдут К140УД14, 140УД14.
Возможно применение ОУ К140УД12, 140УД12, КР140УД1208 в соответствующей схеме
включения.
Таблица.
Используемые микросхемы.
Обозначение
по рис.18, рис.19
|
Тип
|
Функциональное
назначение
|
D1
|
К561ЛА7
|
4
эл-та 2И-НЕ
|
D2
|
К561ТМ2
|
2
D-триггера
|
D3,
D5, D7, D8
|
К157УД2
|
сдвоенный
ОУ
|
D4,D11
|
К561КП1
|
2
коммутатора 4 на 1
|
D6
|
КР140УД1408
|
точный
ОУ
|
D9
|
К561ИЕ10
|
2
двоичн. счетчика
|
D10
|
К561ИЕ9
|
счетчик-дешифратор
|
К применяемым в схеме металлоискателя
резисторам не предъявляется особых требований. Они лишь должны иметь прочную
конструкцию и быть удобны для монтажа. Номинал рассеиваемой мощности 0,125 -
0,25(Вт).
Потенциометр компенсации
R6 желателен многооборотный типа СП5-44 или с нониусной подстройкой типа СП5-35.
Можно обойтись и обычными потенциометрами любых типов. В этом случае желательно
их использовать два. Один - -для грубой подстройки, номиналом 10(к0м),
включенный в соответствии
со схемой. Другой - для точной подстройки, включенный по схеме реостата в разрыв
одного из крайних выводов первого потенциометра, номиналом 0,5-1(к0м).
Конденсаторы С 15,
С 17 - электролитические. Рекомендуемые типы - К50-29, К50-35, К53-1, К53-4
и др. малогабаритные. Остальные конденсаторы, за исключением конденсаторов колебательных
контуров приемной и излучающей катушек, - керамические типа К 10-7 (до номинала
68(нФ)) и металлопленочные типа К73-17 (номиналы выше 68(нФ)). Конденсаторы
контуров - С2 и С5 - особые. К ним предъявляются высокие требования по точности
и термостабильности. Каждый конденсатор состоит из нескольких (5...10 шт.) конденсаторов,
включенных в параллель. Настройка контуров в резонанс осуществляется подбором
количества конденсаторов и их номинала. Рекомендуемый тип конденсаторов К 10-43.
Их группа по термостабильности - МПО (т.е. приблизительно нулевой ТКЕ). Возможно
применение прецизионных конденсаторов и других типов, например, К71-7. В конце
концов, можно попытаться использовать старинные термостабильные слюдяные конденсаторы
с серебряными обкладками типа КСО или полистирольные конденсаторы.
Диоды VD1-VD10 типа
КД521, КД522 или аналогичные кремниевые маломощные.
Микроамперметр -
любого типа на ток 100(мкА) с нулем посередине шкалы. Удобны малогабаритные
микроамперметры, например, типа М4247.
Кварцевый резонатор
Q - любой малогабаритный часовой кварц (аналогичные используются также в портативных
электронных играх).
Выключатель питания
- любого типа малогабаритный. Батареи питания - типа 3R12 - по международному
обозначению, "квадратные" - по нашему.
Пьезоизлучатель Y1
- может быть типа 3П1...3П18. Хорошие результаты получаются при использовании
пьезоизлучателей импортных телефонов (идут в огромных количествах "в отвал"
при изготовлении телефонов с определителем номера).
Конструкция прибора
может быть достаточно произвольной. При ее разработке желательно учесть рекомендации,
изложенные ниже, а также в параграфах, посвященных датчикам и конструкции корпусов.

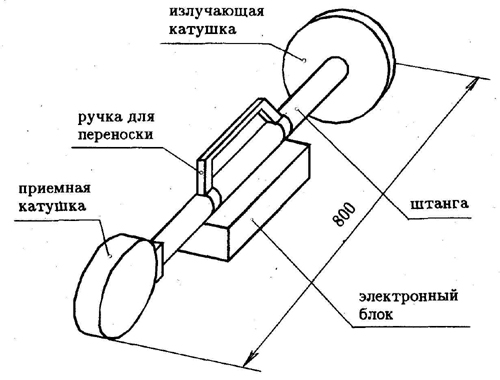

Внешний вид прибора приведен
на рис.20.
Рис.20.
Конструкция металлоискателя по принципу "передача-прием ". Общий вид.
По своему типу
датчик предлагаемого металлоискателя относится к датчикам с перпендикулярными
осями. Катушки датчика склеены из стеклотекстолита эпоксидным клеем. Этим же
клеем залиты обмотки катушек вместе с арматурой их электрических экранов. Штанга
металлоискателя изготовлена из трубы из алюминиевого сплава (АМГЗМ, АМГ6М или
Д16Т) диаметром 48 мм и с толщиной стенки 2-3 мм. Катушки приклеены к штанге
эпоксидным клеем. Соосная (излучающая) - с помощью переходной усиливающей втулки,
перпендикулярная к оси штанги (приемная) - с помощью подходящей формы переходника.
Указанные вспомогательные детали изготовлены также из стеклотекстолита. Корпус
электронного блока изготовлен из фольгированного стеклотекстолита путем пайки.
Соединения катушек датчика с электронным блоком выполнены экранированным проводом
с внешней изоляцией и проложены внутри штанги. Экраны этого провода подключены
только к шине общего провода на плате электронной части прибора, куда также
подключаются экран корпуса в виде фольги и штанга. Снаружи прибор покрашен нитроэмалью.
Печатная плата электронной
части металлоискателя может быть изготовлена любым из традиционных способов,
удобно также использовать готовые макетные печатные платы под DIP корпуса микросхем
(шаг 2,5 мм).
