Система предназначена для охраны квартир, офисов, коттеджей, музеев, земельных участков, дач и других объектов. Действие системы основано на использовании ИК датчиков. Режим тревоги включается при пересечении нарушителем инфракрасного луча. К одному блоку системы может быть подключено до 10 охранных датчиков. Все датчики подключены параллельно к одной четырехпроводной линии. Система позволяет не только определить факт незаконного вторжения на охраняемую территорию, но и выдает информацию о местоположении сработавшего датчика включением соответствующего светодиода. Таким образом, установив светодиоды на карте или схеме объекта можно быстро определить место вторжения, а по очередности зажигания светодиодов — направление перемещения нарушителя.

Система состоит из ИК передатчиков и приемников (до 10 блоков), а также блоков индикации и сигнализации.

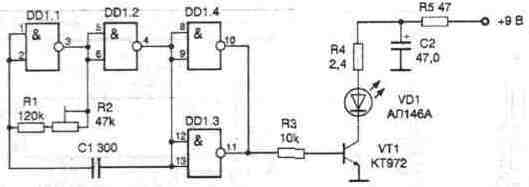

Принципиальная схема блока ИК передатчика представлена на рис. 6. 61.

Задающий генератор блока выполнен на элементах DD1. 1, DD1. 2, резисторах Rl, R2 и конденсаторе С1. С выхода генератора прямоугольные импульсы частотой 16 кГц поступают на усилитель мощности, выполненный на элементах DD1. 3, DD1. 4, включенных параллельно. С выхода последнего импульсы по-

Рис. 6. 61. Блок ИК передатчика охранной сигнализации

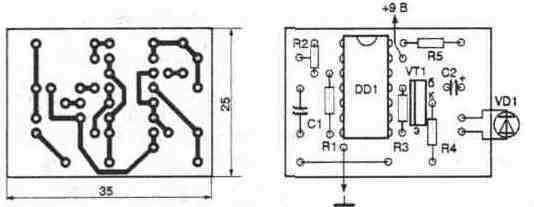

ступают на ключевой каскад, выполненный на транзисторе VT1. Нагрузкой транзистора VT1 служит ИК светодиод VD1. Резистор R4 ограничивает ток, протекающий через диод VD1 и транзистор VT1. Питается блок от источника постоянного тока напряжения 9 В. Блок ИК передатчика собран на отдельной плате и помещен во влагозащитный корпус. Печатная плата и размещение деталей на ней приведены на рис. 6. 62.

Рис. 6. 62. Печатная плата ИК передатчика и размещение деталей на ней

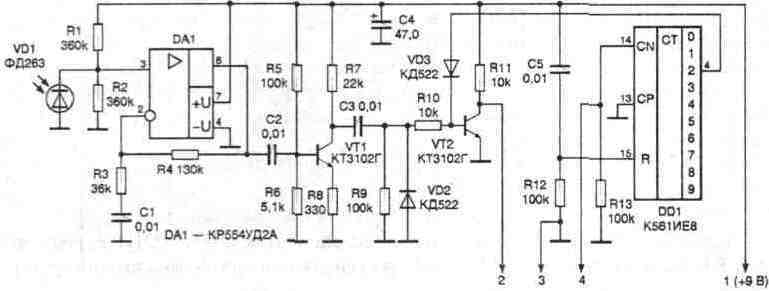

Блок ИК приемника располагается на расстоянии не более 10 м от передатчика. ИК приемник усиливает сигнал до уровня срабатывания КМОП микросхем. Принципиальная схема ИК приемника приведена на рис. 6. 63. Приемник собран на 2 микросхемах и 2 транзисторах.

Рис. 6. 63. Принципиальная схема ИК приемника

Рис. 6. 64. Печатная плата ИК приемника

На операционном усилителе DA1 собран преобразователь тока фотодиода VD1 в напряжение. Подавление синфазной помехи в нем достигает 70 дБ. Цепь R3R4C1 формирует необходимую для подавления паразитной низкочастотной помехи, вызванной излучением ламп накаливания, АЧХ и определяет коэффициент передачи по напряжению усилителя. Каскад на транзисторе VT1 усиливает, а ключ на транзисторе VT2 окончательно формирует полезный сигнал фотоприемника. Диод VD2 включен для ускорения процесса перезарядки конденсатора СЗ.

В то время когда луч не прерывается нарушителем, на коллекторе транзистора VT2 и на выходе 2 блока присутствует последовательность импульсов

Рис. 6. 65. Размещение деталей на плате ИК приемника

Рис. 6. 66. Схема блока индикации системы сигнализации

с частотой 16 кГц. Но это происходит только тогда, когда счетчик DD1 установлен в состояние, соответствующее номеру данного блока. При пересечении нарушителем луча импульсы на выходе 2 блока пропадают. Счетчик DD1 управляется импульсами, поступающими на вывод 4 блока.

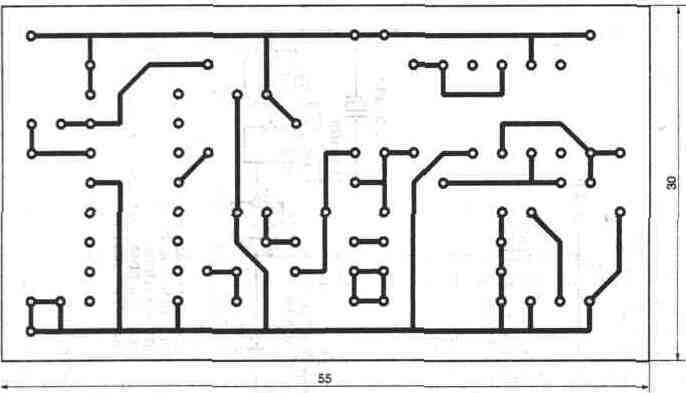

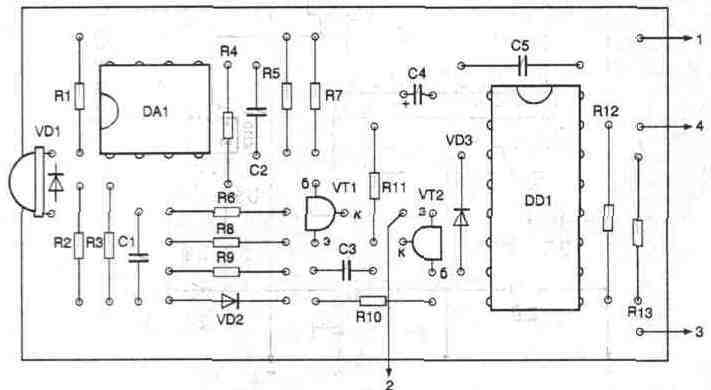

Печатная плата ИК приемника выполнена из фольгированного стеклотекстолита, ее чертеж приведен на рис. 6. 64. На рис. 6. 65 показано размещение деталей на плате.

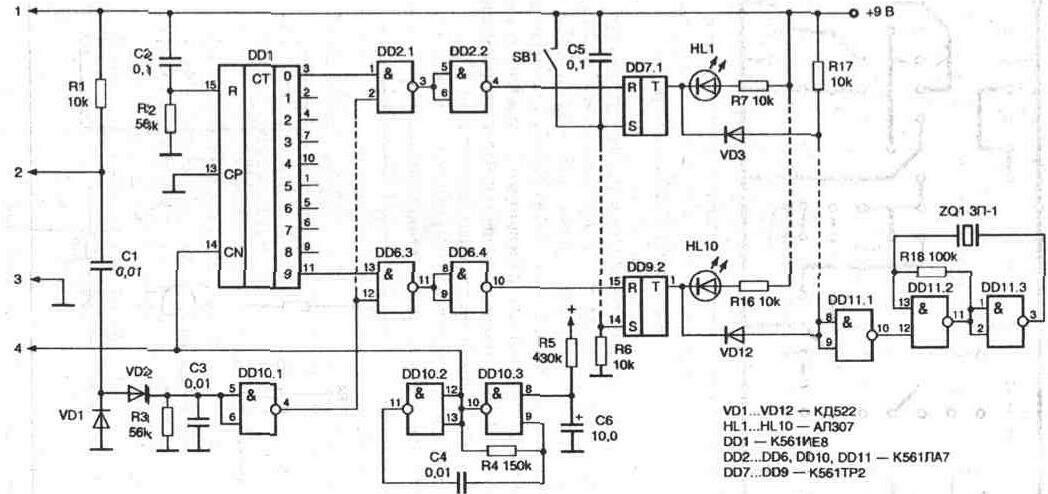

Принципиальная схема основного блока — блока индикации, приведена на рис. 6. 66. Он рассчитан на подключение до 10 блоков ИК приемников (по количеству ИК передатчиков).

На элементах DD10. 2 и DD10. 3 выполнен генератор тактовых импульсов частотой 600 Гц. При включении питания цепь R5C6 формирует отрицательный импульс, блокирующий генератор по выводу 8. После заряда конденсатора Сб до уровня логической единицы генератор начинает работать. Импульсы с его выхода CN (вывод 10 DD10. 3) поступают на вход счетчика DD1 (вывод 14), а также на входы блоков приемников через контакт 4 платы. Таким образом, счетчики датчиков и счетчик DD1 основного блока работают синхронно, и в каждый момент времени на вход 2 блока индикации поступают импульсы частотой 16 кГц только от одного из блоков приемников. Очередность работы приемных блоков определяется подключением катода диода VD3 к выходам счетчика DD1 (рис. 6. 63). При появлении логической единицы на соответствующем выходе счетчика диод VD3 закрывается, разрешая проход импульсов на базу транзистора VT2.

С вывода 2 основного блока (рис. 6. 66) эти импульсы через конденсатор С1 поступают на детектор, выполненный на диодах VD1, VD2. При этом на выводах 5 и 6 элемента DD10. 1 будет уровень логической единицы а при отсутствии импульсов — уровень логического нуля. Таким образом, сигнал, информирующий о состоянии датчика, включенного в данный момент, через инвертор DD10. 1 поступает на вентили DD2. 1, DD2. 3, DD3. 1, DD4. 3, DD5. 1, DD5. 3, DD6. 1 и DD6. 3. Их выходы через соответствующие инверторы подключены ко входам R триггеров DD7, DD8, DD9. По какой из цепей и на вход какого именно триггера поступит сигнал, зависит от состояния счетчика DD1, а следовательно, и от номера подключенного датчика. К выходам триггеров подключены светодиодные индикаторы HL1 —HL10. Диоды VD3—VD12, резистор R17, R18 и микросхема DD11 образуют звуковое сигнальное устройство.

При отсутствии нарушения (пересечения луча) на выходе инвертора DD10. 1 (вывод 4) будет уровень логического нуля, коммутаторы будут закрыты и на входы триггеров сигналы со счетчика не поступят. Устройство находится в дежурном режиме. При пересечении луча одного из датчиков на выходе элемента DD10. 1 (вывод 4) появится положительный импульс длительностью, равной одному такту, разрешающий прохождение сигнала с одного из выходов счетчика на вход соответствующего триггера. Триггер переключается в противоположное состояние, включится светодиод, соответствующий номеру сработавшего датчика, и раздастся звуковой сигнал тревоги. Установка триггеров в исходное состояние осуществляется кнопкой SB1 или, при включении питания, цепью С5, R6.

Рис. 6. 68. Размещение деталей на плате основного блока

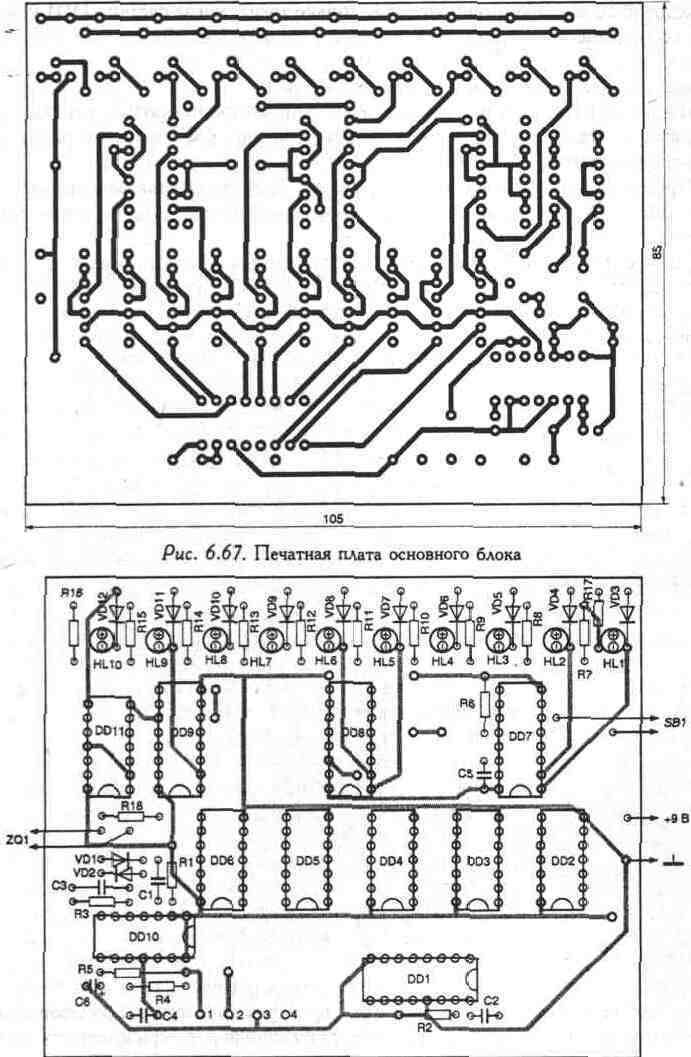

Основной блок выполнен на печатной плате размером 85х105 мм из двухстороннего фольгированного стеклотекстолита. Чертеж платы представлен на рис. 6. 67, а размещение деталей на ней — на рис. 6. 68.

Настройка устройства заключается в установке частот генераторов тактовых импульсов подбором сопротивления резистора R2 (рис. 6. 61) до получения на выходе элементов DD1. 3, DD1. 4 частоты 16 кГц и подбором сопротивления резистора R4 (рис. 6. 66) до получения на выводе 10 элемента DD10. 3 частоты 600 Гц.

В качестве блоков передатчиков и приемников можно использовать готовые блоки от систем дистанционного управления телевизорами, немного доработав их.
