Одним из преимуществ замка мостового типа, по сравнению с обычными замками, является то, что они позволяют довольно простыми средствами и достаточно быстро тиражировать ключи в случае возникновения такой необходимости, например при установке замка на входной двери подъезда многоэтажного дома, в дачном кооперативе, на лодочной станции, на гаражной стоянке, в офисе и т. д.

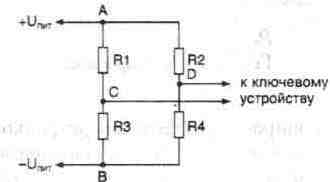

Принцип действия замков мостового типа основан на условии равновесия моста, т. е. произведения сопротивлений противоположных плеч моста должны быть равны. Схема измерительного моста приведена на рис. 6. 10.

Рис. 6. 10 Схема измерительного моста

К одной из диагоналей моста, например к точками А и В, подводится напряжение источника питания, а к другой — к точкам С и D, подключается ключевое устройство, реагирующее на минимальный сигнал в этой диагонали моста. Напряжение источника питания оказывается приложенным одновременно к двум, соединенным параллельно, делителям напряжения R1R3 и R2R4. Значение напряжения между точками С и D можно получить из условия равновесия моста:

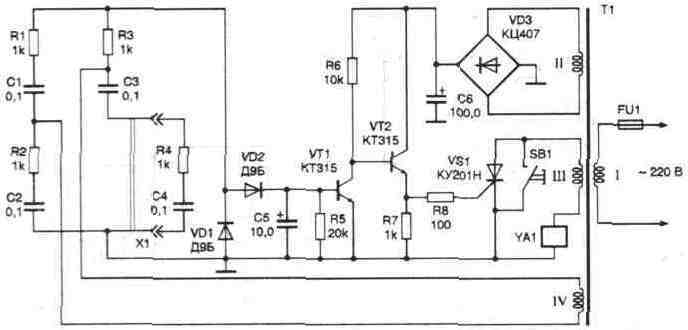

R1R4=R2R3. Это требование относится к мостам постоянного и переменного тока. Схема замка с мостом переменного тока представлена на рис. 6. 11. Ключом такого замка служат последовательно соединенные резистор R4 и конденсатор С4. Другие плечи моста, питающегося переменным напряжением,

Рис. 6. 11. Замок мостового типа

снимаемым с обмотки IV сетевого трансформатора Т1, образуют цепочки аналогичных элементов. Пока ключ (R4C4) не подключен к контактам соединителя X1, мост разбалансирован. С него на вход ключевого устройства поступает переменное напряжение, которое выпрямляется диодами VD1 и VD2 и сглаживается конденсатором С5. Это напряжение приводит к открыванию транзистора VT1, закрыванию транзистора VT2 и тиристора VS1, обесточивающих обмотку электромагнита YA1. Замок закрыт.

При подключении ключа к контактам соединителя X1 мост оказывается сбалансированным. Напряжение на конденсаторе С5 уменьшается, отчего транзистор VT1 закрывается, а транзистор VT2 и тиристор VS1 открываются. Электромагнит YA1 срабатывает и своим якорем через систему механических тяг освобождает защелку механического замка — дверь можно открывать. При отсоединении ключа все устройство принимает исходное состояние. Для открывания замка изнутри помещения используется кнопка SB1, размещенная около замка с внутренней стороны двери.

Мост, а значит и замок в целом, реагирует только на подключение соответствующего ключа.

Источником питания ключевого устройства служит двухполупериодный выпрямитель VD3 с выходным напряжением 9 В. С обмотки III трансформатора Т1 напряжение 42 В подается на электромагнит YA1. Напряжение обмотки IV, питающей мост, должно быть в пределах 10—15 В. Электромагнит лучше всего использовать готовый, например от магнитофонов «Маяк», «Комета» или «Орбита».
