Этот замок имеет 4 внутренних (для установки кода) и 4 внешних переключателя (для набора кода). На рис. 6. 4. показана схема такого кодового замка.

Переключатели SA1 — SA4, предназначенные для установки кода, и электромагнит YA1, сердечник которого механически связан с защелкой замка, находятся с внутренней стороны двери, а переключатели SA5— SA8, используемые для набора кода при входе, — на наружной стороне двери. Если положение хотя бы одного из переключателей SA5 — SA8 будет отличаться от положения соответствующего переключателя из группы SA1 — SA4, цепь питания электромагнита будет разорвана. На рис. 6. 4 положения переключателей соответствуют правильному набору кода.

Переключателями SA1 —SA4 устанавливают условный код замка перед выходом из помещения, и пока переключателями SA5—SA8 не будет набран такой же код, открыть дверь не удастся. С увеличением числа переключателей «секретность» замка повышается.

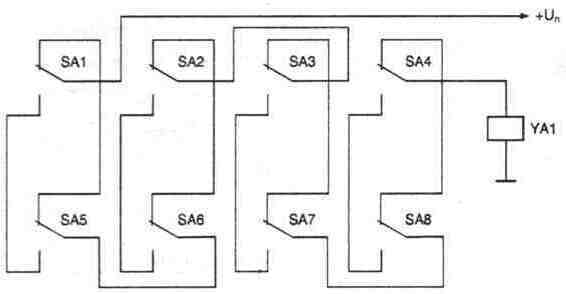

Рис. 6. 4. Замок на переключателях
