Блок А4 позволяет оповестить о срабатывании сигнализации одного из абонентов телефонной линии При этом квартира включается на прослушивание, если взяли трубку на другом конце. Электрическая схема, рис. 2.8, предназначена для работы совместно с базовым блоком охраны (соединяется через разъем Х5) и подключается к телефонной линии (ТЛ) параллельно с телефонным аппаратом в любом месте.

Устройство собрано на четырех микросхемах и обеспечивает автоматический набор номера нужного абонента в случае появления сигнала тревоги (лог. "1" на входе D1/3) При этом все основные управляющие сигналы снимаются с блока временных интервалов A3, что упростило схему.

Для узла набора номера применяется широко распространенная специализированная микросхема КР1008ВЖ1 (D4) и кнопочная панель "КК" от телефона-трубки. Работа этой микросхемы подробно описана в литературе [Л9]. Установка нужного номера осуществляется (при нахождении тумблера SA1 в положении ВКЛ) аналогично, как и в любом кнопочном ТА. Последний набранный номер хранится в регистрах памяти микросхемы (при наличии питания на выводе D4/3 — использование резервного автономного источника в этом случае является необходимым).

Для проверки правильности набора номера достаточно снять трубку с телефона и убедиться в соединении с нужным абонентом. Если номер телефона набран ранее и хранится в памяти этой микросхемы, то можно проверить правильность его набора последовательным нажатием на клавиши "#" (сброс) и "*" (повтор). При автоматическом дозвоне эту же комбинацию соединений выполняют электронные ключи на элементах D2 1 и D2.3 (вместо нажатия "#" достаточно прервать питание на выводе D4/6) Ключами управляют триггер D1 1 и счетчик D3, срабатывая от тактовых импульсов, приходящих на вход D3/14. Как только счетчик D3 досчитает до появления на его выходе D3/10 лог. "1", на D1/12 также появится лог. "1", что остановит работу D3.

Импульсы кодового набора номера, приходящие с выхода микросхемы D4/12 через замкнутый ключ D2.2, поступают на управление транзистором VT1.

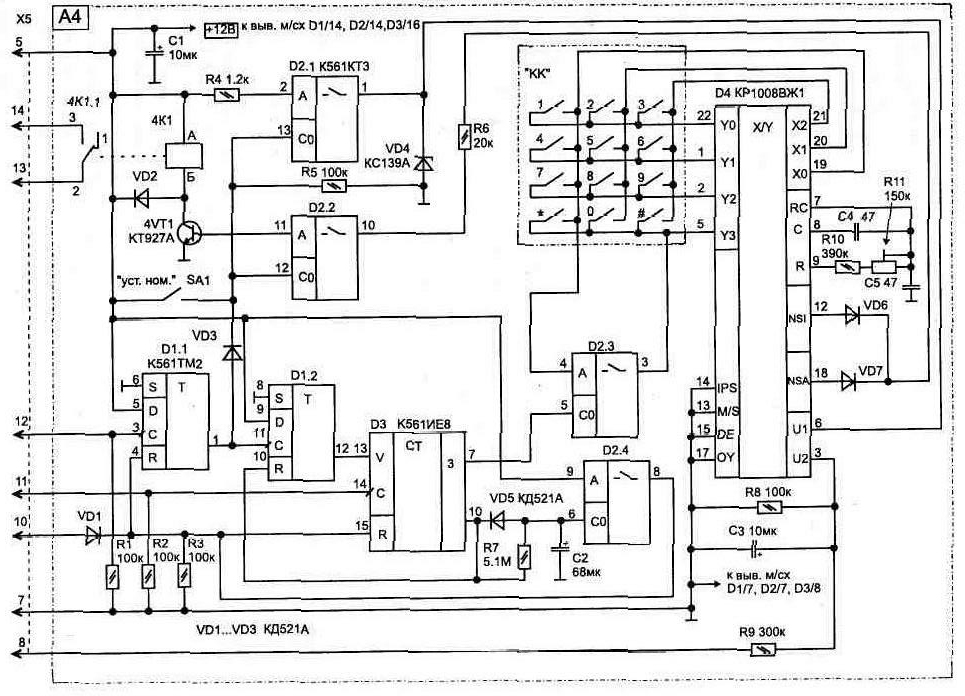

Рис. 2.8. Блок оповещения по телефонной линии

Коммутацию ТЛ при наборе номера выполняют контакты герконового реле 4К1 1, что обеспечивает полную электрическую развязку цепей охраны от ТЛ.

Схема микрофонного усилителя, рис 2 9, на транзисторах VT2 VT4 питается от телефонной линии и будет подключена (контактами реле 4К1) до момента времени, пока на входах D1/4 и D3/15 не появится лог "1".

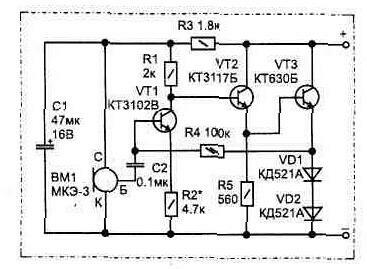

Рис. 2. 9. Схема микрофонного уснлителя

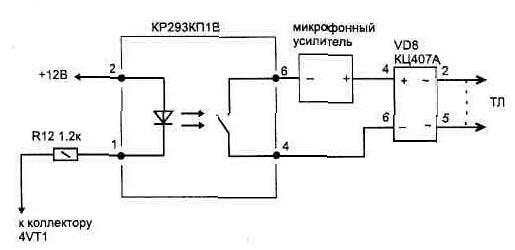

Рис. 2. 10. Схема замены реле 4К1 на оптоэчектронный ключ

Индикатором подключения ТЛ к блоку охраны (в режиме оповещения) является свечение светодиода HL1.

Ограничить время работы ТЛ с блоком охраны до 5 мин позволяет цепь из R7-C2. Как только в процессе заряда на конденсаторе С2 напряжение достиг нет порога срабатывания (открывания) ключа D2 4, лог. "1" будет подана на входы начальной установки (R) триггера и счетчика. Схема вернется в исходное
состояние, когда на D1/1 будет лог. "0".

Резисторы R1 R3 предохраняют входы микросхемы от повреждения статическим электричеством на время, пока блок не подключен к системе.

Схема, так же как и базовый блок, не критична к выбору используемых элементов и точности номиналов. Подстроечный резистор R11 типа СПЗ-19а, переключатель SA1 типа ПД9-2.

При правильной сборке настройка заключается в установке с кнопочной панели "КК" необходимого номера оповещения (при включенном SA1) и подборе оптимальной частоты набора номера резистором R11 (потребуется несколько раз убедиться в правильности набора номера).

Схема в дежурном режиме по цепи 12 В потребляет ток не более 31 мкА, а при наборе номера и оповещении по телефону не более 40 мА.

Ток потребления схемой в режиме оповещения можно значительно снизить (до 3 6 мА), если вместо герконового реле 4К1 типа РЭС55А паспорт РС4 569.602 использовать оптоэлектронный ключ, рис. 2.10. Коммутатор КР293КП1В заменяется аналогичным КР293КП4В, но при этом изменится нуме-
рация выводов.
