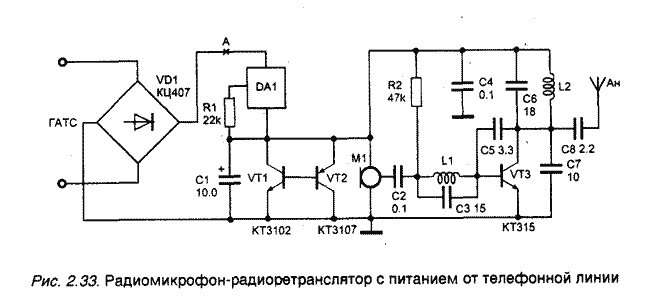

Существуют радиоретрансляторы, которые позволяют прослушивать не только телефонный разговор при снятой трубке, но и разговор в помещении, где они установлены, при положенной трубке. Эти устройства маломощные, т.к. используют питание от линии и не могут потреблять ток более 1 мА. Принципиальная схема такого устройства представлена на рис. 2.33.

Выпрямительный мост VD1 типа КЦ407 подключается параллельно телефонной линии независимо от полярности напряжения в линии. Напряжение в линии при положенной трубке имеет значение около 60 В. Это напряжение прикладывается к блоку питания, который выполнен на микросхеме DA1, резисторе R1, конденсаторе С1 и транзисторах VT1 и VT2. Микросхема DA1 типа КЖ101 представляет собой стабилизатор тока, работающий при напряжениях 1,8-120 В.

Падение напряжения при протекании стабильного тока через нагрузку во время заряда конденсатора С1 ограничено аналогом низковольтного стабилитрона, собранного на транзисторах VT1 и VT2. При положенной трубке устройство работает как радиомикрофон.

Описание схемы радиомикрофона и его настройка приведены в разделе 2.1. При снятой трубке незначительное изменение тока, протекающего через нагрузку - радиомикрофон, вызывает изменение рабочей точки транзистора VT3 и, тем самым, осуществляет частотную модуляцию радиомикрофона .

Транзисторы VT1 и VT2 можно заменить на КТ315 и КТ361 соответственно. Конденсатор С1 с минимальным током утечки.

Настройка источника питания сводится к установке резистором R1 тока, протекающего через нагрузку. Ток в точке А не должен превышать 1,5 мА.
