Как уже говорилось ранее, кабели, связывающие микрофон с основным усилителем звуковой частоты, очень часто становятся источником дополнительных шумов. Снижение уровня полезного сигнала, которое, как правило, происходит на соединительном кабеле большой длины, можно компенсировать усилителем звуковой частоты, но при этом одновременно будут усилены и шумы.

В отличие от приведенных выше схем, ниже описана схема устройства с передачей сигнала по симметричной линии. В этом случае шумы на уровне усиленного сигнала маскируются в большей степени.

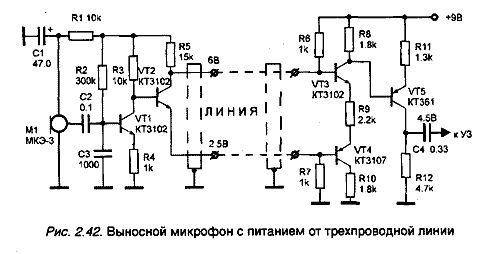

Принципиальная схема микрофонного усилителя приведена на рис. 2.42.

Сигнал, снимаемый с микрофона М1 типа МКЭ-3, "Сосна", поступает на усилитель, собранный на транзисторе VT1. Коэффициент передачи каскада, выполненного на транзисторе VT1, приблизительно определяется соотношением сопротивлении резисторов R3 и R4. Сигнал, усиленный транзистором VT1, поступает на базу транзистора VT2. А так как фаза сигнала на коллекторе транзистора VT2 противоположна фазе сигнала на эмиттере, то и сигнал, поступающий в линию, тоже противофазный. Входной каскад правой части схемы, собранный на транзисторах VT3, VT4, представляет собой сумматор со сдвигом фазы на 180°. Таким образом, противофазный полезный сигнал складывается в фазе и на выходе образуется полезный сигнал с удвоенной амплитудой. А возникающие одинаковые по фазе шумы и помехи в каждом из проводов линии взаимно уничтожаются в сумматоре. Суммарный сигнал подается на базу транзистора VT5 типа КТ361. Этот каскад имеет коэффициент усиления 4. С нагрузки этого каскада, резистора R12, сигнал подается на оконечный усилитель звуковой частоты или магнитофон.

В устройстве используются резисторы типа МЛТ-0,125. Транзисторы VT1-VT3 могут быть типа КТ315 и КТ342, транзисторы VT4, VT5 - КТ361, КТ3107. В качестве микрофона М1 может быть использован любой электретный микрофон со встроенным усилителем.

Настройка усилителя заключается в подборе сопротивления резистора R7. При этом необходимо контролировать напряжения, указанные на принципиальной схеме.

Для подключения выносного микрофона необходим экранированный кабель с двумя внутренними жилами.
