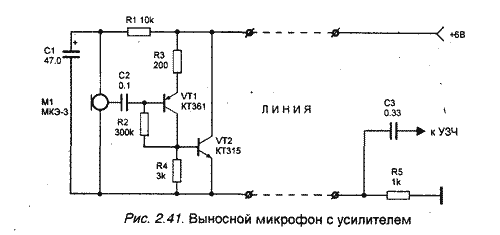

Это устройство является улучшенным вариантом предыдущего. Оно позволяет предавать сигнал на расстояние до 100 м. Изменения в предлагаемой схеме касаются микрофонного блока. Схема устройства приведена на рис. 2.41.

Транзистор VT1 типа КТ361, на базу которого через конденсатор С2 поступает сигнал с микрофона М1, вместе с резисторами R2-R4 образует однокаскадный микрофонный усилитель. Транзистор VT2 типа КТ315 является эмиттерным повторителем и выполняет функцию динамической нагрузки первого каскада. Ток, потребляемый микрофонным усилителем, не превышает 0,4-0,5 мА, так что его можно питать от источника питания усилителя звуковой частоты.

Усилитель работоспособен в интервале питающих напряжений 3-9 В. Резисторы устройства применяются типа МЛТ-0,125. Микрофон М1 - любой электретный микрофон со встроенным усилителем. Вместо транзисторов VT1 и VT2 можно использовать транзисторы типа КТ3107 и КТ3102 соответственно.

Настройка усилителя звуковой частоты состоит в установке путем подбора сопротивления резистора R3 возможно большего напряжения выходного сигнала.

Соединение микрофонного блока с основным выполняется экранированным проводом, но возможно использование и обычного провода или провода типа "лапша". При использовании длинного соединительного кабеля наблюдается ухудшение качества воспроизведения сигнала из-за больших наводок на проводах.
