Необходимо помнить, что микрофонный усилитель усиливает звуки, приходящие со всех сторон, и, если соотношение сигнал/шум будет недостаточным, нужно применять пространственные направляющие системы - (направленные микрофоны). В этом случае дистанционное звуковое прослушивание ведется с помощью дистанционно направленных микрофонов, имеющих очень узкую диаграмму направленности. С помощью такого микрофона можно прослушать разговор на расстоянии до 1 км в пределах прямой видимости и имеет место принцип: "поблизости никого нет, но тем не менее вас хорошо прослушивают". Использование явления резонанса звуковых волн в направленных системах приводит к увеличению уровня сигнала зауковой энергии, который поступает в микрофон.

Простой направленный микрофон представляет собой набор из семи алюминиевых трубок диаметром 10 мм. Длина трубки определяет резонансную частоту звукового сигнала. Формула для расчета длины трубок имеет следующий вид:

L = 330/2F,

где L - длина трубки в метрах; F - резонансная частота в герцах.

Исходя из вышеприведенной формулы, можно построить табл. 2.1, где N - номер трубки.

Таблица 2.1. Характеристики трубок направленного микрофона

N	1	2	3	4	5	6	7
L,мм	550	400	300	200	150	100	50
F,Гц	300	412	550	825	1100	1650	3300



Вариант размещения избирательной системы, составленной из направленных трубок, приведен на рис. 2.36.

Микрофон располагается в параболическом улавливателе, фокусом которого является направляющая система (рис. 2.37).

Дальнейшее усиление сигнала происходит за счет использования высокочувствительного микрофонного усилителя МУ. Этот направленный микрофон перекрывает диапазон частот от 300 Гц до 3300 Гц, т. е. основной информационный диапазон речевого сигнала.

Если необходимо получить более качественное восприятие речи, то необходимо расширить диапазон принимаемых частот. Это можно сделать путем увеличения количества резонансных трубок, например, до 37 штук. В табл. 2.2 приведены расчетные данные для использования в избирательной системе от 1 до 37 трубок.

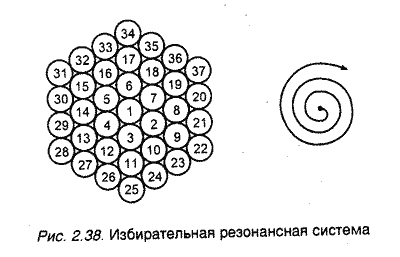

Приведенная в табл. 2.2 резонансная система перекрывает диапазон частот от 180 Гц до 8200 Гц. Вариант размещения резонансных трубок приведен на рис. 2.38, где трубки располагаются "улиткой".

Вместо резонансной системы можно использовать параболический рефлектор диаметром от 30 до 80 см.

Таблица 2.2. Расчетные данные для использования в избирательной системе от 1 до 37 трубок

N	1	2	3	4	5	6	7	8	9	10	11	12
L,мм	920	895	870	845	820	792	770	745	720	695	670	645
F,Гц	180	184	190	195	201	208	214	222	229	237	246	256

N	13	14	15	16	17	18	19	20	21	22	23	24
L,мм	620	595	570	545	520	495	470	445	420	395	370	345
F,Гц	266	277	290	303	317	333	351	371	393	418	446	478

N	25	26	27	28	29	30	31	32	33	34	35	36	37
L,мм	320	295	270	245	220	195	170	145	120	95	70	45	20
F,Гц	516	560	611	674	750	846	971	1138	1375	1737	2357	3667	8250
