Радиопередатчик с узкополосной ЧМ в диапазоне частот 140-150 МГц

Радиопередатчик с узкополосной ЧМ в диапазоне частот 140-150 МГц

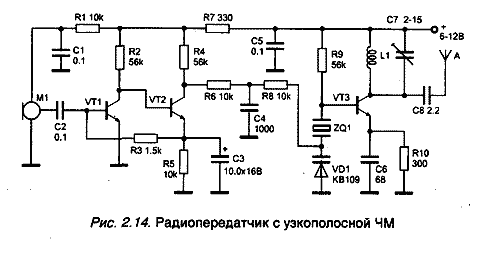

Радиопередатчик, схема которого представлена на рис. 2.14, работает в диапазоне 140-150 МГц с узкополосной частотной модуляцией. Девиация частоты - 3 кГц. Частота задающего генератора стабилизирована кварцевым резонатором. В качестве акустического преобразователя используется электретный микрофон М1 с усилителем типа МКЭ-З, "Сосна", МЭК-1, и др. Питание на микрофон поступает через RC-фильтр, состоящий из резистора R1 и конденсатора С1. Напряжение звуковой частоты с выхода микрофона М1 через разделительный конденсатор С2 поступает на вход усилителя звуковой частоты (база транзистора VT1).

Усилитель звуковой частоты собран по двухкаскадной схеме с активными элементами на транзисторах VT1 и VT2 типа КТ315. Он усиливает и ограничивает звуковой сигнал до необходимой амплитуды. Режимы работы транзисторов VT1, VT2 по постоянному току устанавливаются путем подбора сопротивления резистора RЗ.

Заданный режим поддерживается далее автоматически с помощью обратной связи между транзисторами VT1 и VT2. Усиленный и ограниченный сигнал звуковой частоты через RC-фильтр низкой частоты, выполненный на резисторах К6, К8 и конденсаторе С4, поступает на варикап VD1 типа КВ109. Под действием переменного напряжения изменяется емкость варикапа VD1, осуществляя тем самым частотную модуляцию. Постоянное напряжение, снимаемое с коллектора транзистора VT2, задает начальное смещение на варикапе VD1. Задающий генератор выполнен на транзисторе VT3 типа КТЗ68, КТЗ101. Режим транзистора VT3 по постоянному току определяет резистор R9 в его базовой цепи. Кварцевый резонатор ZQ1 используется на частоту 47-49 МГц. Контур в коллекторной цепи транзистора VT3 настроен на частоту третьей гармоники используемого кварцевого резонатора. Высокочастотный сигнал поступает в антенну через конденсатор малой емкости С8. В качестве антенны используется отрезок провода длинной 40-50 см. Катушка L1 наматывается проводом ПЭВ 0,6 мм на корпусе подстроечного конденсатора С7 и содержит 3-4 витка.

Выводы катушки припаиваются к выводам конденсатора. Настройка усилителя звуковой частоты заключается в подборе сопротивления резистора КЗ так, чтобы получить на коллекторе транзистора VT2 напряжение, равное примерно половине напряжения источника питания. Контур L1, С7 настраивается по максимуму излучаемой мощности путем подстройки конденсатора С7.
