Устройство, описанное ниже, представляет собой передатчик, работающий в диапазоне 27-28 МГц с амплитудной модуляцией. Дальность действия до 100 м.

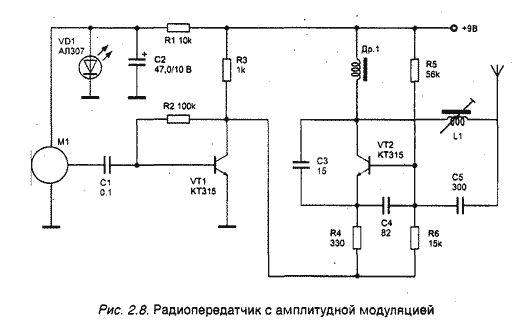

Принципиальная схема устройства приведена на рис. 2.8. Передатчик состоит из генератора высокой частоты, собранного на транзисторе VT2 типа КТЗ15, и однокаскадного усилителя звуковой частоты на транзисторе VT1 типа КТЗ15. На вход последнего через конденсатор С1 поступает звуковой сигнал от микрофона М1 типа "Сосна". Нагрузку усилителя составляют резистор КЗ и генератор высокой частоты, включенный между плюсом источника питания и коллектором транзистора VTI. С усилением сигнала напряжение на коллекторе транзистора VT1 изменяется. Этим сигналом и модулируется амплитуда сигнала несущей частоты генератора передатчика, излучаемая антенной.

В конструкции использованы резисторы МЛТ-0,125, конденсаторы - К10-7В. Вместо транзисторов КТЗ15 можно использовать КТЗ102. Катушка L1 намотана на каркасе из полистирола диаметром 7 мм. Она имеет подстроечный сердечник из феррита 600НН диаметром 2,8 мм и длиной 12 мм. Катушка L1 содержит 8 витков провода ПЭВ 0,15 мм. Намотка - виток к витку. Дроссель Др1 намотан на резисторе МТЛ-0,5 сопротивлением более 100 ком. Обмотка дросселя содержит 80 витков ПЭВ 0,1. В качестве антенны используется стальной упругий провод длиной 20 см.

При настройке частоту устанавливают подстройкой индуктивности катушки L1. После регулировки подстроечный сердечник катушки закрепляется парафином.
