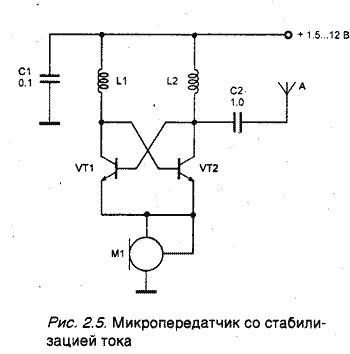

Схема предлагаемого миниатюрного устройства заметно отличается от приведенных выше. Она проста в настройке и изготовлении, позволяет изменять частоту задающего генератора в широких пределах. Устройство сохраняет работоспособность при величине питающего напряжения млше 1 В. Схема радиопередатчика приведена на рис. 2.5.

Генератор высокой частоты собран по схеме мультивибратора с индуктивной нагрузкой. Изменение частоты колебаний высокой частоты происходит при изменении тока, протекающего через транзисторы VT1, VT2 типа КТЗ68. При изменении тока зменяются параметры проводимости транзисторов и их диффузионные емкости, что позволяет варьировать частоту такого генератора в широких пределах без изменения частотозадающих элементов - катушек L1 и L2. Для повышения стабильности частоты и для возможности управления генератором с целью получения частотной модуляции питание последнего осуществляется через стабилизатор тока.

Стабилизатор и модулирующий усилитель выполнены на электретном микрофоне М1 типа МКЭ-З, М1-Б2 "Сосна" и им подобным. При использовании кондиционных деталей уход несущей частоты при изменении напряжения питания с 1,5 до 12 В не превышает 150 кГц (при средней частоте генератора равной 100 МГц).

В схеме используются бескаркасные катушки L1 и L2 диаметром 2,5 мм. Для диапазона 65-108 МГц катушки содержат по 15 витков провода ПЭВ 0,3. Настройка заключается в подгонке частоты путем изменения индуктивности катушек L1 и L2 (сжатием или растяжением). Рассматриваемый генератор может работать на частотах до 2 ГГц, при использовании транзисторов типа КТЗ86, КТЗ101, КТЗ124 и им подобных и при изменении конструкции контурных катушек.
