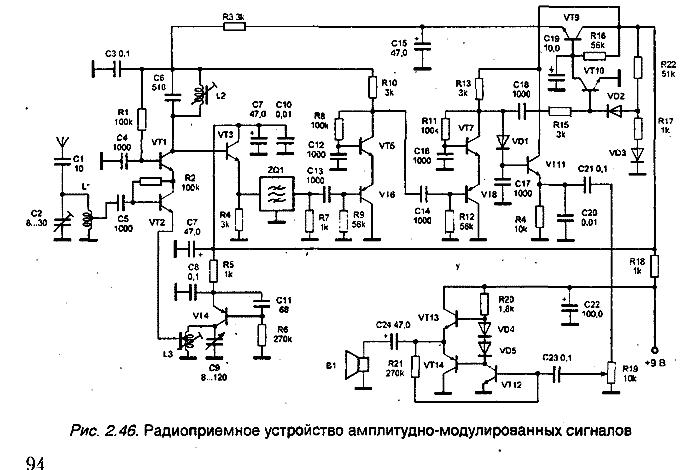

Данное радиоприемное устpойство позволяет принимать амплитудно-модулированные сигналы в диапазоне 27-29 МГц. Оно обладает высокой чувствительностью - не хуже 0,5 мкВ/м при соотношении сигнал/шум 3/1. Избирательность по соседнему каналу при расстройке на 9 кГц - не хуже 30 дБ. Ток потребления при средней громкости - около 30 мА. Принципиальная схема радиоприемника приведена на рис. 2.46.

С антенны сигнал поступает на входной контур L1, С2, выделяющий полосу частот принимаемого сигнала. Выделенный высокочастотный сигнал с отвода катушки L1 поступает на базу транзистора VT2, входящего в состав каскадного смесителя. На эмиттер этого же транзистора с отвода катушки L3 поступает сигнал гетеродина, который собран на транзисторе VT4. Частота сигнала гетеродина задается параметрами частотозадающего контура L3, С9. Перестройка гетеродина осуществляется конденсатором переменной емкости С9. Частота гетеродина должна отличаться от частоты принимаемого сигнала на величину промежуточной частоты, в данном случае - на 465 кГц.

Каскадный смеситель, собранный на транзисторах VT1 и VT2, выполнен по схеме ОЭ-ОБ. Благодаря этому смеситель имеет большое выходное сопротивление, что позволяет включить контур L2, С6, настроенный на промежуточную частоту, в коллекторную цепь транзистора VT1. Режимы работы транзисторов смесителя по постоянном токе определяются сопротивлением резисторов R1 и R2. С выхода смесителя сигнал промежуточной частоты цоступает на вход эмиттерного повторителя, собранного на транзисторе VT3. Он согласует высокое выходное сопротивление смесителя с низким входным сопротивлением пьезокерамического фильтра ZQ1. Фильтр ZQ1 определяет селективность по соседнему каналу. Он нагружен на согласованную нагрузку, функцию которой выполняет резистор R7. С этой нагрузки напряжение промежуточной частоты (ПЧ) поступает на вход двухкаскадного каскадного усилителя ПЧ, выполненного на транзисторах VT5-VT8. В каскадных усилителях используются схемы на транзисторах разной структуры с включением их по схеме OK - ОБ. Режим работы транзисторов определяется сопротивлением резисторов R8, R9, R11, R12.

Детектор приемника выполнен на диоде VD1, который нагружен на высокое входное сопротивление эмиттерного повторителя на транзисторе VT11. Постоянная составляющая базового напряжения этого транзистора смещает рабочую точку диода VD1 в прямом направлении и поддерживает ее в начале криволинейного участка вольт-амперной характеристики, что обеспечивает лучшее детектирование слабых сигналов, а следовательно и более высокую чувствительность, чем обычный детектор. С нагрузки эмиттерного повторителя VT11 продетектированный низкочастотный сигнал поступает на регулятор громкости, выполненный на резисторе R19, и далее на усилитель звуковой частоты .

Приемник имеет эффективную систему автоматической регулировки усиления (АРУ). Для работы системы АРУ используется напряжение ПЧ, снимаемое с коллектора транзистора VT7. Положительные волны этого напряжения поступают в цепь базы транзистора VT10, который при повышении уровня входного сигнала, а следовательно и сигнала ПЧ, открывается. Это приводит к закрытию транзистора VT9, в результате чего уменьшается напряжение на эмиттере этого транзистора, одновременно снижается и напряжение питания смесителя и первого каскада УПЧ, что приводит к уменьшению усиления этих каскадов. Цепь, состоящая из R17 и VD3, служит для создания на аноде VD2 положительного напряжения, смещающего рабочую точку транзистора VT1O в сторону наибольшей чувствительности, тем самым компенсируя затухание, вносимое резистором R15.

Усилитель звуковой частоты приемника выполнен по типовой схеме на транзисторах VT12-VT14 и особенностей не имеет. Нагрузкой усилителя служит малогабаритный громкоговоритель В1 с сопротивлением катушки не менее 8 Ом или головные телефоны.

В радиоприемнике используются резисторы типа МЛТ-0,125, электролитические конденсаторы типа К50-6, К50-16 или К50-35, подстроечные конденсаторы типа КПК, конденсатор С9 желательно использовать с воздушным диэлектриком, пьезокерамический фильтр ZQ1 типа ФП1П-061-08 или ФП1П-026 с частотой настройки 465 кГц. Для намотки катушек используются полистироловые каркасы с надстроечными сердечниками из феррита 100НН диаметром 2,8 мм и длиной 14 мм. Катушки L1 и L3 имеют по 20 витков провода ПЭВ 0,18 мм. Отвод у катушки L1 сделан от 7 витка, считая от заземленного вывода. У катушки L3 отвод сделан от 1 витка. Катушка контура ПЧ L2 наматывается на стандартном четырехсекционном каркасе и помещается в трубчатый ферритовый магнитопровод из феррита марки 400НН, сердечник - из того же материала. Катушка L2 содержит 120 витков провода ПЭВ 0,12 мм.

Настройку приемника следует начинать с усилителя звуковой частоты. Подбором сопротивления резистора R21 станавливается напряжения в точке соединения эмиттеров транзисторов VT13, VT14. Оно должно быть равным половине напряжения источника питания. Напряжение на электродах транзисторов каскадов ПЧ н АРУ устанавливается подбором сопротивлений резисторов в цепи базы при отсутствии входного сигнала и отключенном гетеродине. Необходимые значения напряжений в вольтах приведены в табл. 2.3.

Таблица 2.3. Значения напряжений на выводах транзисторов

	vt1	vt2	vt3	vt5	vt6	vt7	vt8	vt9	vt10	vt11
Uk	3.5	1.5		3.5		3.5			5.5
Uэ			2.5		1.0		1.0	5.5		2.3

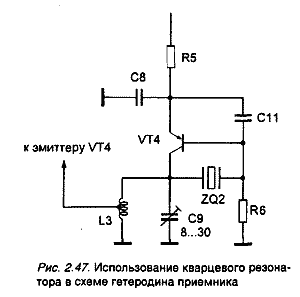

Контур L2, C6 настраивается на частоту ПЧ - 465 кГц. Входной контур настраивается на середину принимаемого диапазона. Приемник можно использовать совместно с радиопередатчиками, имеющими кварцевую стабилизацию частоты. Для этого используют несколько фиксированных настроек. Это достигается изменением схемы гетеродина (рис. 2.47).

Вместо конденсатора переменной емкости С9 устанавливается подстроечный конденсатор. Кварцевый резонатор ZQ2 включается между коллектором и базой транзистора VT4. Частота кварца ZQ2 должна отличаться от частоты кварца передатчика на значение ПЧ, равное 465 кГц. При использовании нескольких кварцованных передатчиков в гетеродине приемника необходимо использовать соответствующее число кварцевых резонаторов, которые подключаются при помощи переключателя.

Радиоприемное устройство AM сигналов с фиксированной настройкой частоты

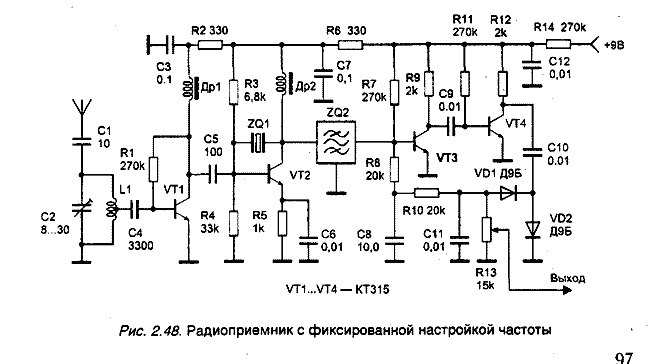

В отличие от предыдущего, предлагаемое устройство имеет более простое схемное решение. Приемник работает в диапазоне 27-29 МГц с амплитудной модуляцией. Чувствительность - около 4 мкВ/м. Селективность по соседнему каналу - 26 дБ. Приемник имеет фиксированную настройку на один или несколько каналов. Принципиальная схема радиоприемника приведена на рис. 2.48.

Принятый сигнал выделяется контуром L1, С2 и усиливается усилителем высокой частоты, выполненным на транзисторе VT1. На транзисторе VT2 выполнен преобразователь частоты с совмещенным гетеродином и кварцевой стабилизацией частоты гетеродина кварцем ZQ1. Усиленный сигнал с коллектора VT1 смешивается с сигналом гетеродина. В результате на коллекторе транзистора VT2 формируется сигнал промежуточной частоты. Сигнал ПЧ выделяется пьезокерамическим фильтром ZQ2 с частотой настройки 465 кГц и усиливается двухкаскадным усилителем промежуточной частоты, собранным на транзисторах VT3, VT4. Детектор приемника выполнен на диодах VD1, VD2. С детектора сигнал поступает на систему АРУ, состоящую из цепи R8, С8, R10, а также через регулятор громкости R13 на усилитель звуковой частоты, аналогичный приведенному на рис. 2.46.

Диоды VD1 , VD2 могут быть типа Д18,ГД507. Пьезокерамический фильтр ZQ2 может быть любой с частотой настройки 465 кГц. Дроссели Др1, Др2 намотаны на резисторах МЛТ-0,25 сопротивлением более 100 ком. Каждый имеет по 100 витков провода ПЭВ 0,1.

Конструкция катушки L1 аналогична предыдущему описанию, она содержит 13 витков провода ПЭВ 0,23 с отводом от 3 витка.

Настройку начинают с установки токов коллекторов транзисторов VT1-VT4. Ток коллектора VT1 (0,6 мА) устанавливается подбором сопротивления резистора К1. Токи коллекторов VT2-VT4 устанавливаются подбором сопротивлений резисторов RЗ, R7, R11, соответственно, равными 1, 0,5 и 0,05 мА.

Радиоприемное устройство AM сигналов на специальной микросхеме

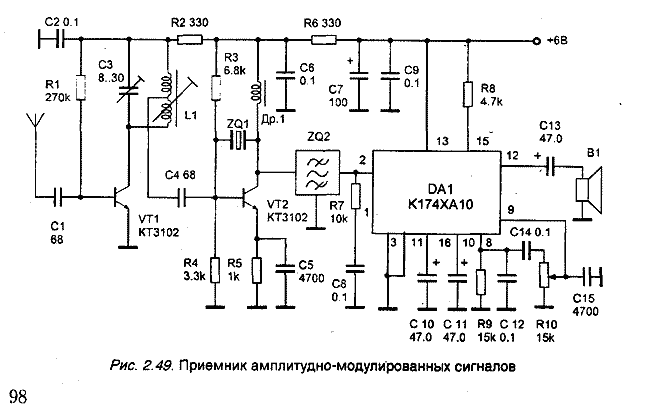

Предлагаемое радиоприемное устройство по схемному решению намного проще рассмотренного выше. Это стало возможным благодаря использованию в приемнике специализированной микросхемы К174ХА10. Она включает в себя тракт ПЧ, детектор, УЗЧ. Чувствительность приемника при отношении сигнал/шум 12 дБ - около 1 мкВ/м. Селективность по соседнему каналу - 32 дБ (целиком зависит от параметров используемого пьезокерамического фильтра). Селективность по зеркальному каналу - 26 дБ. Мощность усилителя звуковой частоты -100 мВт на нагрузке сопротивлением 8 Ом. Приемник работает при питающих напряжениях от 4 до 9В. Принципиальная схема приведена на рис. 2.49.

Сигнал с антенны поступает на базу транзистора VT1, который выполняет роль резонансного усилителя высокой частоты. Контур L1, С3 определяет селективность приемника по зеркальному каналу. Усиленный сигнал поступает на вход преобразователя частоты, выполненного на транзисторе VT2 по схеме с совмещенным гетеродином, частота которого стабилизирована кварцем ZQ1. С нагрузки преобразователя, дросселя Др1, сигнал промежуточной частоты поступает на пьезокерамическпй фильтр ZQ2, который из набора частот выделяет промежуточную частоту 465 кГц.

Отфильтрованная ПЧ поступает на вход УПЧ микросхемы DA1. Выходной каскад УПЧ включен по нестандартной схеме, роль нагрузки УПЧ выполняет резистор R8. Это немного ухудшает качество детектировання, но позволяет отказаться от использования контуров ПЧ и их настройки. С выхода детектора напряжение звуковой частоты поступает на регулятор громкости R10 и с него на вход усилителя мощности данной микросхемы. С выхода УЗЧ сигнал через конденсатор С13 поступает в нагрузку - громкоговоритель или головные телефоны.

Транзисторы VT1, VT2 можно заменить на КТЗ42, КТЗ68. Все сопротивления в схеме типа МЛТ-0,125, резистор R10 - типа СП1. Катушка L1 намотана на ферритовом стержне диаметром 2,8 мм и длиной 14 мм и содержит 16 витков провода ПЭВ 0,23 мм с отводом от 11-го витка, считая снизу по схеме. Дроссель Др1 намотан на аналогичном стержне и содержит 150 витков провода ПЭВ 0,1 мм. Настройку начинают с установки коллекторных токов транзисторов VT1 и VT2 равными 0,7 мА и 2 мА, соответственно, путем подбора сопротивлений резисторов R1 и R3. Резистор R8 подбирают по минимуму искажений звукового сигнала при минимальном уровне шумов на выходе УЗЧ. Контур L1, СЗ настраивается на частоту высокочастотного сигнала.

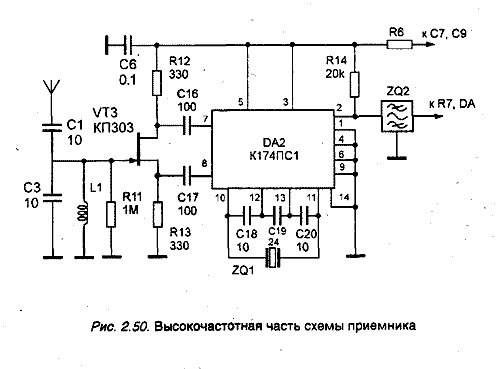

Модернизировать данный приемник можно, применив еще одну специализированную микросхему - DА2 К174ПС1. Она выполняет функции смесителя и гетеродина и имеет больший коэффициент передачи. Высокочастотная часть схемы (рис. 2.49) заменяется на схему, представленную на рис. 2.50.

Обозначение деталей схемы продолжает рис. 2.49. Катушка L1 выполнена без отвода. Транзистор VT3 выполняет роль симметрирующего устройства.
