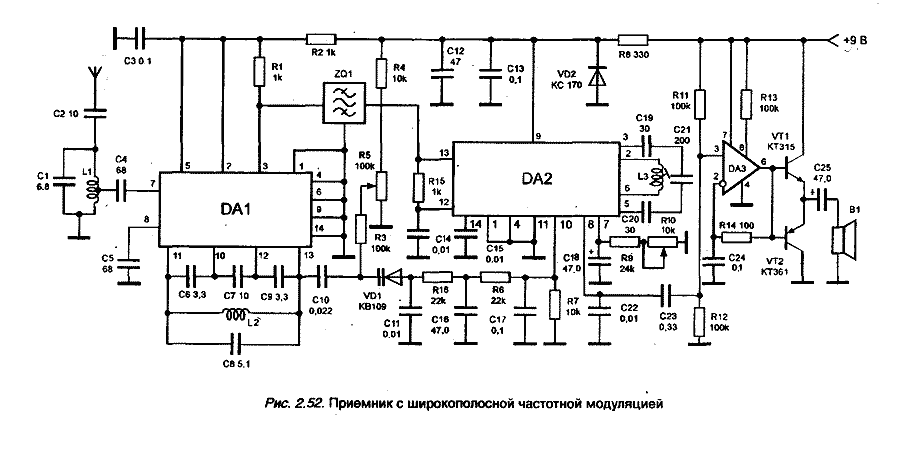

Приемник предназначен для приема станций, работающих в диапазоне 64-108 МГц с частотной модуляцией. Чувствительность приемника при соотношении сигнал/шум ЗОдБ - не хуже 70 мкВ/м. Избирательность по соседнему каналу - 18 дБ. Питается приемник от источника питания напряжением 9 В. Принципиальная схема приемника представлена на рис.2.52.

Сигнал с антенны через конденсатор С2 поступает на входной контур L1, С1, настроенный на середину диапазона. В процессе настройки на станцию этот контур не перестраивается. Выделенная этим контуром полоса частот поступает на преобразователь частот, выполненный на микросхеме DA1 типа К174ПС1. На этой же микросхеме выполнен и гетеродин приемника. Частота гетеродина определяется параметрами контура L2, С6, С8, С9, С10, VD1, С11. При настройке на станцию постоянное напряжение, снимаемое с движка надстроечного резистора R5, воздействует на катод варикапа VD1 и изменяет его емкость и, следовательно, частоту гетеродина.

Напряжение АПЧГ поступает с микросхемы DA2 на анод этого варикапа.

Напряжение ПЧ частотой 6,5 МГц выделяется на нагрузке преобразователя частоты резисторе R1 и через пьезокерамический фильтр ZQ1 поступает на вход микросхемы DA2 типа К174УР3. Последняя содержит УПЧ, усилитель-ограничитель, фазоинвертор и частотный детектор, предварительный УЗЧ с электронной регулировкой громкости.

В фазоинверторе детектора работает колебательный контур L3, С21 . На резисторе R7 выделяется напряжение АПЧГ, которое поступает на варикап VD1 через цепь R16, С16, R6. С детектора сигнал поступает на вход предварительного УЗЧ. Регулировка громкости осуществляется изменением сопротивления резистора R10. С выходаэтого усилителя сигнал НЧ поступает на усилитель мощности, выполненный на операционном усилителе - микросхеме DАЗ типа КР1407УД2 и двух транзисторах VT1, VT2, включенных по схеме эмиттерных повторителей.

Катушки приемника L1 и L2 бескаркасные, наматываются на оправке диаметром 3 мм. Катушка L1 содержит 7 витков с отводом от 1 витка, катушка L2 - 7 витков провода ПЭВ 0,4 мм. Катушка L3 намаывается на ферритовом сердечнике марки 400НН диаметром 2,8 мм и длиной 14 мм. Катушка L3 содержит 16 витков ПЭВ 0,3 мм, она должна с небольшим трением перемещаться по стержню. После настройки все катушки фиксируются эпоксидной смолой или герметиком. Фильтр ZQ1 - типа ФП1П86202 или любой другой на 6,5 МГц. Можно использовать и фильтры на 5,5 МГц или 10,7 МГц, но в этом случае необходимо будет изменить параметры контура L3, С21. Резистор R5 лучше взять подстроечный многооборотный. Микросхему DА3 можно заменить на КР140УД1208 или любой операционный усилитель, включенный по типовой схеме.

Настройка приемника особенностей не имеет.

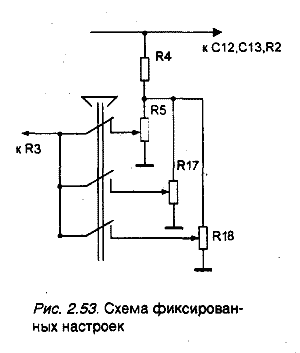

При желании принимать сигнал от нескольких радиомикрофонов, разнесенных по частоте, необходимо немного доработать приемник, путем введения нескольких фиксированных настроек. Примерный вариант схемы фиксированных настроек показан на рис. 2.53.

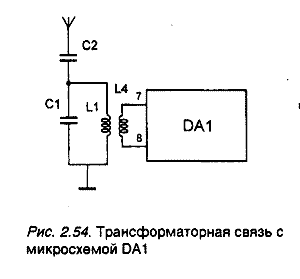

Из схемы можно исключить конденсаторы С4, С5, заменив их катушкой связи L4 (рис. 2.54), намотанной между витками катушки L1.

Катушка L4 содержит 2 витка того же провода, что и катушка L1.

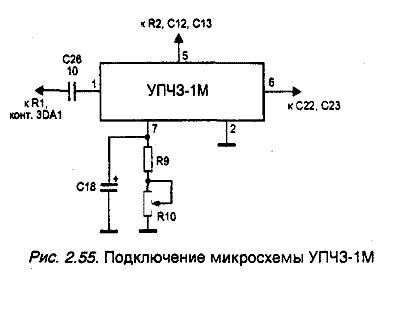

Схему приемника можно несколько упростить, использовав гибридную микросхему от канала звукового сопровождения современных цветных телевизоров типа УПЧЗ-1M или УПЧЗ-2. В составе этих блоков есть полный тракт ПЧ УКВ ЧМ приемника с промежуточной частотой 6,5 МГц. Изменение схемы представлено на рис. 2.55

Однако следует иметь в виду, что эта схема не имеет системы АПЧГ. Поэтому нужно принимать меры по экранировке платы, чтобы исключить влияние тела оператора на настройку приемника.
