Как правило, у потребителя уже имеется приемник на радиовещательные диапазоны, и ему нет необходимости собирать и настраивать приемное устройство для работы с радиопередатчиками. Достаточно иметь приставку-конвертер, работающую с обычным приемником. Конвертеры несколько снижают чувствительность приемника, но в ряде случаев это не мешает получать качественный прием необходимого сигнала. Ниже приводятся схемы и описания конвертеров на транзисторах и микросхемах. Устройства рассчитаны для работы и определенных диапазонах частот. Однако все описанные устройства можно использовать и на других частотах. Для этого, как правило, нужно только изменить частоту гетеродина конвертера. Конструктивно они могут быть выполнены в отдельном корпусе и с автономным источником питания. Но можно и встраивать их непосредственно в корпус используемого приемника.

УКВ конвертер на двух полевых транзисторах

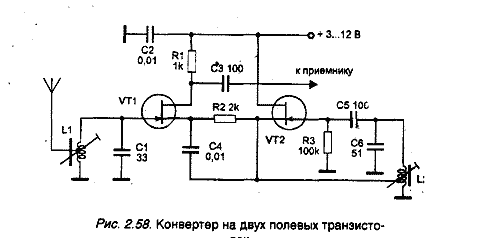

Принципиальная схема конвертера представлена на рис. 2.58.

Он тозволяет принимать сигналы с частотной модуляцией при помощи обычного УКВ ЧМ приемника. Входной сигнал с частотой 58-78 МГц выделяется входным контуром L1, С1, настроенным на середину этого диапазона, и поступает далее на затвор полевого транзистора VT1 типа КП303Г. На этом транзисторе выполнен преобразователь частоты. На исток транзистора VT1 через конденсатор С4 подается сигнал гетеродина, выполненного на полевом транзисторе VT2 типа КП303Г. Контур гетеродина L2, С6 настроен на частоту 30 МГц. В результате входгай сигнал преобразуется в сигнал частотой 88-108 МГц. Этот сигнал снимается со стока транзистора VT1 и через конденсатор С3 поступает на антенный вход промышленного приемника.

Транзисторы могут быть с другими буквенными индексами. Резисторы типа МЛ-0,125, конденсаторы - КМ, КД, КЛС, катушки L1, L2 намотаны на каркасах диаметром 4 мм и длиной 10мм с латунными подстроечными сердечниками длиной 5 мм. Катушка L1 содержит 5 витков с отводом от 1 витка, катушка L2 - 10 витков с отводом от 2 витка. Обе катушки намотаны проводом ПЭВ-2 0,4 мм.

Настройка конвертера заключается в настройке контура гетеродина на частоту 29-31 МГц. Входной контур настраивается на середину принимаемого диапазона. Конвертер можно использовать и для приема сигналов в диапазоне 88-108МГц на УКВ ЧМ радиовещательный приемник. Для этого нужно уменьшить емкость конденсатора С1 до 15 пФ.

УКВ конвертер на одном полевом транзисторе

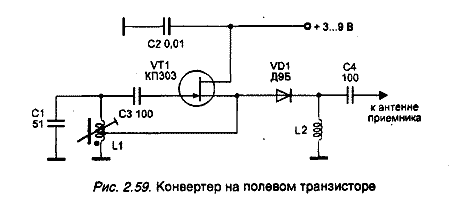

Конвертер представляет собой модернизированный вариант предыдущей схемы. В данной схеме преобразователь частоты на полевом транзисторе заменен диодным смесителем. Это сделано с целью согласования низкого входного сопротивления приемника с выходным сопротивлением преобразователя на транзисторе. Диодный смеситель в этом случае имеет более высокий коэффициент передачи, а следовательно, увеличивается и чувствительность конвертера в целом. Принципиальная схема конвертера приведена на рис. 2.59.

Гетеродин конвертера выполнен на транзисторе VT1, его частота задается параметрами катушки L1 и конденсатора С1. Сигнал гетероина частотой около 30 МГц поступает на анод германиевого диода VD1 . На катод этого диода поступает принятый антенной сигнал. Одновременно на катоде диода присутствуют и сигналы продуктов преобразования-частот: Fс + Fп и Fс - Fп, которые выделяются входными цепями используемого приемника. Конвертер может работать без дополнительной настройки с приемником диапазона УКВ1 или УКВ2.

В качестве диода VD1 можно использовать практически любой маломощный диод, например, Д18, ГД507 и т. д. В качестве катушки L2 использован дроссель ДМ-0,1 с индуктивностью 10 мкГн. Катушка L1 намотана на каркасе диаметром 5 мм и длиной 10 мм, и содержит 10 витков провода ПЭВ-2 0,4 мм с отводом от 2 витка. Подстроечный сердечник - из меди или латуни длиной 5 мм.

Настройка производится аналогично рассмотренной выше схеме.

УКВ конвертер на специализированной микросхеме

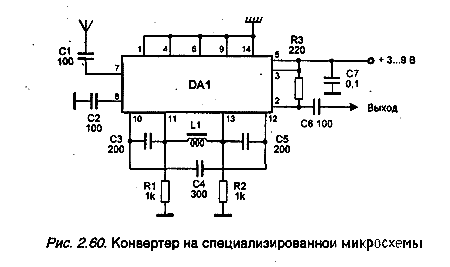

Отсутствие элементов настройки существенно упрощает конструкцию преобразователя, так как настройка производятся самим прием ником. В конвертере используется микросхема К174ПС1, которая и же хорошую развязку между сигналом гетеродина и входным сигналом Следовательно, даже мощные входные сигналы незначительно расстра ивают гетеродин. Микросхема некритична к питающему напряжению, так как содержит встроенный стабилизатор напряжения. Принципиальная схема конвертера приведена на рис. 2.60.

Частоту гетеродина определяют параметры контура L1, С4. Входной сигнал поступает через конденсатор С1 на вход преобразователя частоты. На нагрузке преобразователя резисторе RЗ выделяются суммарная и разностная составляющие сигнала. Частота гетеродина задается равной 40 МГц. При использовании приемника с диапазоном 88-108 МГц используется разностная частота, а суммарная - отфильтровывается входными цепями приемника. В нашем случае с помощью конвертера перекрывается диапазон входных сигналов от 128 МГц до 148 МГц. При необходимости можно перекрывать и другие диапазоны путем изменения частоты гетеродина. Микросхема DA1 работоспособна до частоты 200 МГц.

Катушка L1 намотана на надстроечном сердечнике от магнитопровода CБ-1a и содержит 5 витков провода ПЭВ 0,3 мм, намотанных виток к витку. Микросхему DA1 можно заменить на К174ПС4 или ее аналог SO42P.

Настройка конвертера сводится к установке частоты гетеродина из менением индуктивности катушки L1.

Миниатюрный конвертер на частоту 430 МГц

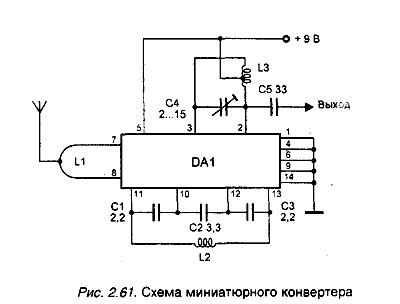

Данный конвертер во многом похож на предыдущий. Отличие со стоит в том, что в нем применена микросхема К174ПС4, позволяющая принимать сигнал с частотой до 1 ГГц. Принципиальная схема устройства приведена на рис. 2.61.

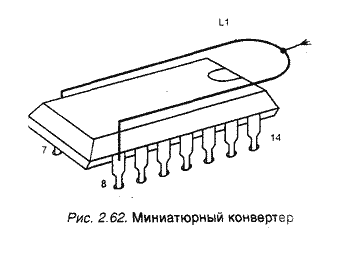

Входной сигнал с антенны поступает на катушку L1. С катушки сигнал снимается одновременно на оба входа микросхемы. Частота гетеродина устанавливается элементами С1, С2, С3, L2. Нагрузкой преобразователя служит колебательный контур L3, С4, настроенный на частоту в диапазоне 88-108 МГц. Через конденсатор С5 преобразованный сигнал поступает на вход приемника. Конвертер имеет высокую чувствительность и малые габариты. Катушка L1 сделана из провода ПЭВ 0,8 мм длиной 30 мм. Ее конструкция и расположение приведены на рис. 2.62.

Катушка L2 бескаркасная с внутренним диаметром 2 мм, намотана проводом ПЭВ 0,23 и содержит 6 витков. Катушка L3 намотана на корпусе надстроечного конденсатора С4 проводом ПЭВ 0,23 и содержит 10 витков с отводом от середины. Катушка L1 может быть выполнена печатным способом.
