Плоские и сферические спутниковые антенны

В настоящее время в спутниковом непосредственном телевизионном приеме (СНТП) в качестве антенн наиболее широко применяются два основных параболоида вращения:

осесимметричный и офсетный. Трудоемкость изготовления параболического отражателя вынудила искать альтернативные конструкции антенн, более технологичных в производстве и самостоятельном изготовлении. К таким конструкциям относится плоский зональный отражатель Френеля (рис. 6.17).

Огюстен Жан Френель (1788—1828), французский физик, один из основателей волновой оптики, в процессе изучения дифракции света использовал метод разделения фронта волны на кольцевые зоны, названные впоследствии его именем.

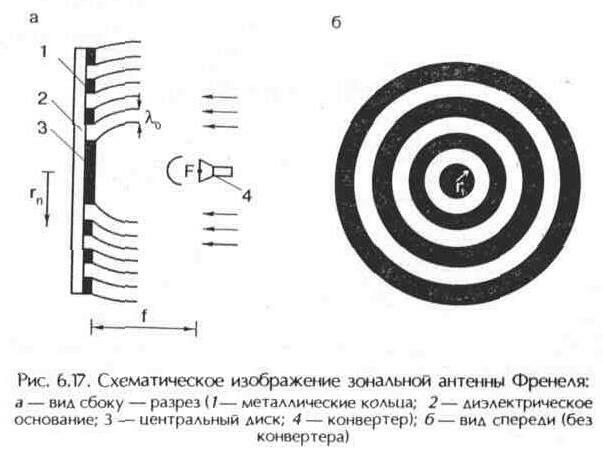

Зональная антенна Френеля (ЗАФ) по принципу действия существенно отличается от обычно используемых антенн, содержащих в основе параболический отражатель. Описание антенны и методика ее расчета составлены В. Никитиным (Москва) и автором данной книги.

Антенный отражатель Френеля представляет собой проводящие концентрические кольцевые поверхности, расположенные в одной плоскости. Под воздействием падающей волны электромагнитного поля согласно принципу Гюйгенса каждое кольцо становится источником вторичного излуче-

Плоские и сферические спутниковые антенны

Плоские и сферические спутниковые антенны

ния, которое направлено в разные стороны в отличие от параболоида вращения, отражающего все лучи в направлении фокуса. Можно подобрать такую ширину каждого кольца зональной антенны и расстояние между ними, чтобы сигналы вторичного излучения от средних линий каждого кольца в определенной точке пространства совпадали по фазе. Для этого достаточно, чтобы расстояния между средними линиями колец и указанной точкой отличались на длину

волны сигнала — lв. Эту точку по аналогии с параболоидом можно назвать фокусом. В фокусе, как и в параболической антенне, находится облучатель.

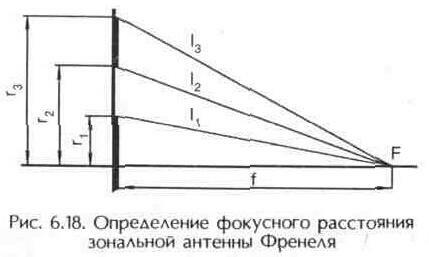

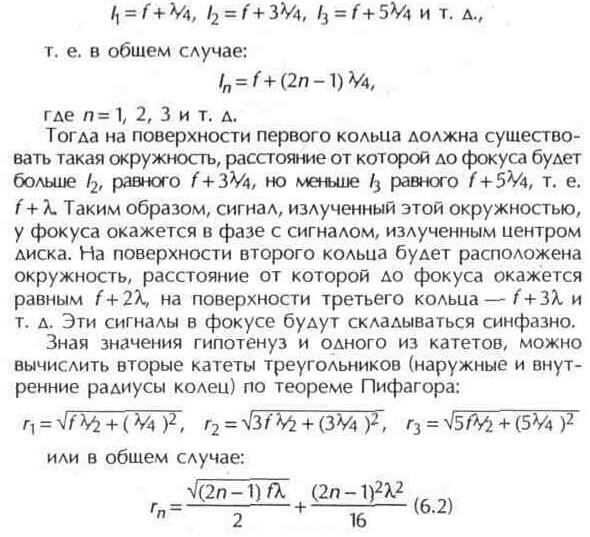

На рис. 6.18 показано сечение (вид сбоку) верхней части центрального диска антенны и первого кольца. Если в качестве фокуса выбрана точка, которая находится на расстоянии f от плоскости с кольцами, то сигналы, излученные серединами колец, будут совпадать по фазе в фокусе при следующих значениях расстояний между краями колец и фокусом:

Плоские и сферические спутниковые антенны

Сигналы, излученные серединой колец, оказываются в фазе с сигналом, излученным центром диска. Расфазировка между сигналами, излученными кромкой диска и его центром, а также кромками колеи и их серединой, составляет всего 1/4 длины волны.

Таким образом, расчет ЗАФ сводится к выбору места расположения фокуса F на воображаемой оси антенны, т. е. расстояния f от полотна антенны, и вычислению внутренних и наружных радиусов колец в зависимости от длины волны л, ретранслятора по формуле (6.2). Расстояние f не критично

и его выбирают в пределах 500...1000 мм (для антенн больших диаметров).

Сигналы, которые излучают края колеи, отличаются по фазе от сигналов, которые излучает окружность (находится в середине кольца), обеспечивающая синфазность. Широкие кольца обеспечивают широкополосность антенны. В связи с тем, что радиусы колеи ЗАФ зависят от длины волны сигнала, может показаться, что антенна является узкополосной и для каждой частоты (или длины волны) спутникового транспондера понадобятся соответствующие размеры колец. Однако расчеты показывают, что это не так.

Если радиусы колец рассчитаны для средней частоты диапазона 10,7...11,7 ГГц (длина волны 26,8 мм) или 11,7...12,5 ГГц (длина волны 24,8 мм), то для минимальной и максимальной частот диапазонов те окружности, которые соответствуют равенству фаз сигналов, будут располагаться на поверхности колец.

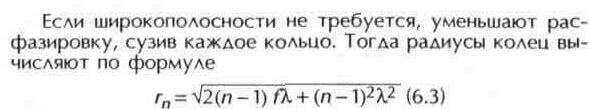

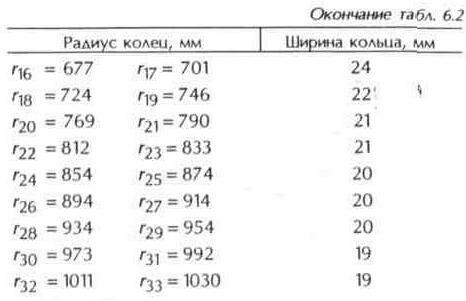

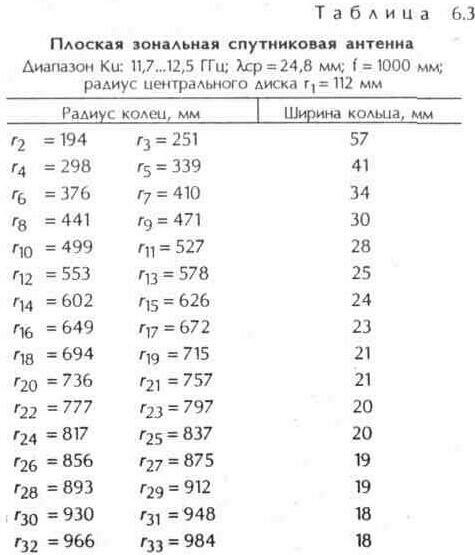

В табл. 6.2, 6.3 приведены результаты расчета размеров ЗАФ для указанных диапазонов частот. В формулу (6.2) последовательно подставляли в качестве значения n орядковые номера радиусов (четные номера соответствуют внутренним радиусам, нечетные — наружным, a r1— радиусу центрального диска). Расстояние f от центрального диска до фокуса F выбрано равным 1000 мм. Ширина колец уменьшается равнозамедленно. Радиолюбителю не обязательно изготовлять ЗАФв полном объеме. В случаях, когда в месте приема используется параболическая антенна диаметром 90 см, в конструкции ЗАФ можно ограничиться пятью кольцами (пятому кольцу соответствуют радиусы г10 и r11). При этом для диапазона частот 10,7...11,7 ГГц диаметр ЗАФ равен 1098 мм, для 11,7...12,5 ГГц — 1024 мм.

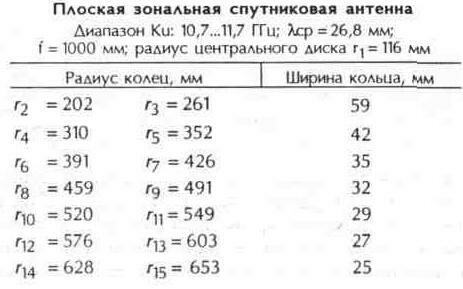

Таблица 6.2

Плоские и сферические спутниковые антенны

Плоские и сферические спутниковые антенны

Плоские и сферические спутниковые антенны

Если рассчитать радиусы колеи для средней длины волны всего вещательного диапазона Ки (10,7...12,75 ГГц), на его краях эти «синфазные» окружности выходят за пределы поверхности колец. Поэтому на краях такого широкого диапазона синфазного сложения сигналов не получается.

Плоские и сферические спутниковые антенны

В результате расчета получают радиусы «синфазных» окружностей, где п—номер кольца. Центральному диску соответствует n = 1. Ширину выбирают произвольно. На практике можно изготовить центральный диск радиусом 50 мм, а ширину каждого кольца взять равной 20 мм. В этом случае синфазная окружность находится примерно в середине кольца.

Зональная антенна плоская по форме, поэтому она значительно технологичнее в любительских условиях изготовления. Такая антенна может быть выполнена из большого куска фольгированного пластика или методом травления, или путем вырезания промежутков между кольцами. Ее также можно изготовить наклейкой колец из фольги или ровной жести на лист гетинакса, текстолита, оргстекла, древесно-волокнистого полотна (ДВП). Для снижения ветровой нагрузки в диэлектрическом основании антенны просверливают произвольное количество отверстий.

Основным недостатком зональной антенны по сравнению с параболической такого же диаметра является меньший коэффициент усиления, так как не вся энергия сигнала, попадающая на полотно антенны, направляется к облучателю. В условиях слабого сигнала потеря усиления даже на 2 дБ приводит к поражению сигнала шумами и потере цветности. Для компенсации недостатка коэффициента усиления ЗАО необходимо увеличивать диаметр полотна антенны, хотя при достаточной мощности спутникового ретранслятора и больших углах места (меньше влияют тепловые шумы Земли) для данной точки приема такая антенна обеспечивает хорошие результаты.

Закрепить конвертер в фокусе ЗАФ можно тем же способом, что и для прямофокусной параболической антенны (см. рис. 6.12).

Ряд зарубежных фирм производит плоские антенны, которые представляют собой систему из большого количества излучателей (простейших полуволновых вибраторов). Они расположены во много рядов и этажей, соединенных между собой фидерными линиями. Такая конструкция плоской антенны называется антенной решеткой (АР).

Точки питания вибраторов в этажах и рядах соединены таким образом, что принятые каждым вибратором сигналы складываются в фазе. В точках питания АР мощность сигнала равна сумме мощностей, принятых всеми вибраторами. В

этих же точках находятся входные клеммы приемной части устройства (конвертера), куда поступает принятый решеткой суммарный по мощности сигнал.

Например, для частоты 12 ГГц синфазная решетка состоит из 2304 полуволновых вибраторов, размешенных в 48 рядов и 48 этажей. Такая решетка имеет размеры 600 х 600 мм, ширина ее диаграммы направленности в обеих плоскостях по половинной мощности составляет 4,2° без учета ее сужения за счет диаграмм направленности вибраторов. Конструктивно решетку можно выполнить известным печатным способом путем травления фольгированного пластика. Однако фольгированные гетинакс или текстолит, даже стеклотекстолит непригодны из-за чрезмерно больших потерь в диапазоне сантиметровых волн. Наполнитель стеклотекстолита (стекловолокно) характеризуется хорошими электрическими свойствами, но связующее звено, которым является фенолформальдегидная смола, в этом диапазоне имеет чрезмерно большое значение угла потерь tgВ. Лучше использовать фторопласт или ударопрочный полистирол, а также органическое стекло.

Плоские антенны очень технологичны в производстве, а синфазная решетка имеет дополнительные преимущества по сравнению с зональной антенной Френеля, так как не нуждается в облучателе и ее выходные клеммы можно расположить в плоскости самой антенны. Сложность использования синфазной решетки заключается в необходимости такого соединения вибраторов с клеммами антенны, чтобы принятые всеми вибраторами сигналы поступали к выходу антенны с одинаковой фазой.

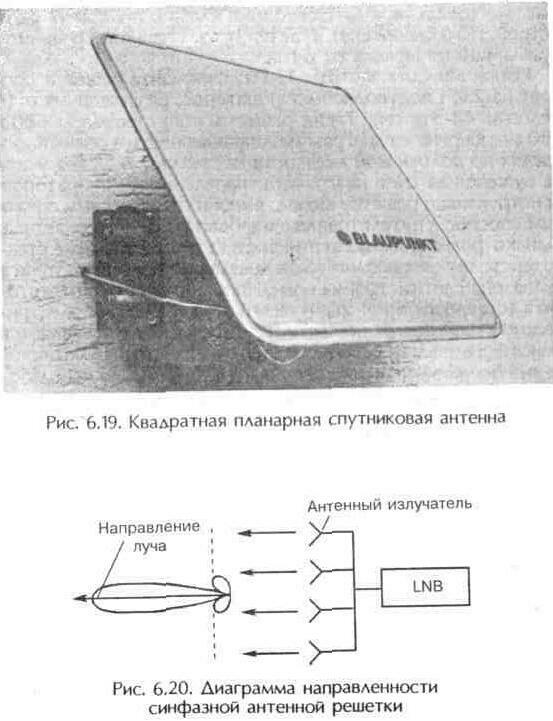

Фирма «Blaupunkt» выпускает квадратную планарную антенну, в которой вибраторы расположены в одной плоскости (рис. 6.19). Радиоволны через диффузное (пористое) синтетическое покрытие попадают на металлические элементы-облучатели, напыленные на тонкопленочные подложки. Алина этих элементов кратна длине волны принимаемого сигнала и все они синфазно подключены к направленным на конвертер собирательным шинам, которые сведены к центру квадрата.

При соответствующих размерах синфазной АР и количестве вибраторов коэффициент усиления такой плоской решетки может быть не ниже, чем у антенны с параболическим отражателем. Это связано с тем, что у синфазной решетки узкая диаграмма направленности, так как в фазе складываются только сигналы, поступающие к решетке перпендикулярно ее плоскости.

Кроме того, достоинствами плоских антенн являются возможность их изготовления методами печатного монтажа,

Плоские и сферические спутниковые антенны

что обеспечивает высокую воспроизводимость параметров;

снижение на 10...30% ветровой нагрузки по сравнению с параболическими антеннами; простота перевозки, хранения

и установки.

Если фазы всех излучателей плоской АР равны, то суммарный луч диаграммы направленности расположен перпендикулярно плоскости антенны (рис. 6.20).

Однако если ввести в фидерные линии синфазной АР фазовращатели (ФВ) и менять фазу сигнала в каждом излучателе, то в определенном (заданном) направлении сигналы придут в фазе и усилят друг друга. Такая антенная

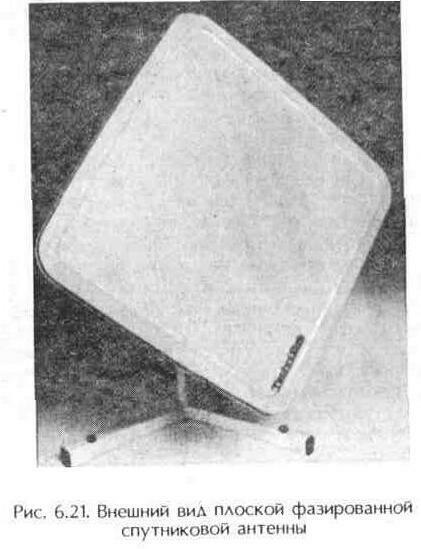

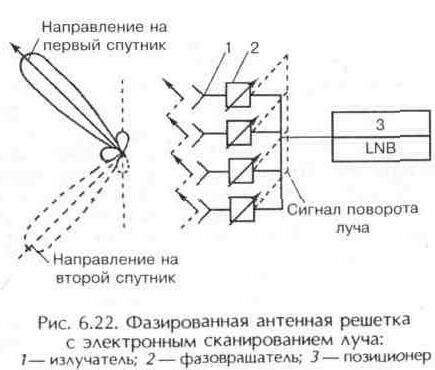

решетка называется фазированной (ФАР). Диагональ антенны расположена перпендикулярно поверхности земли (рис. 6.21; 6.22).

В технологии решетки заложена возможность установки управляемых ФВ одновременно с излучающими элементами. В устройстве фазовращателя используются полупроводниковые диоды, или варакторы.

В зависимости от количества принимаемых с различных спутников программ количество ФВ может равняться 12 или 24. Система фазоврашателей из 12 диодов может вести прием в секторе ±8°, система из 24 диодов — в секторе ±16°.

В фазоврашателях используют интегральные микросхемы (ИМС). Таким образом, возможна распайка ФВ на той же печатной плате, где вытравлены излучатели.

В настоящее время внимание к АР значительно возросло в связи с достижениями в области изготовления печатных плат и созданием новых высококачественных диэлектрических материалов с малым углом потерь. Относительная простота их изготовления в заводских условиях обеспечивает производство большого количества антенных элементов и всех фидерных линий в едином технологическом цикле.

Отличием ФАР от используемых сегодня параболоидов вращения является микросекундное переключение луча на нужный спутник, в то время как в электромеханических системах с параболическим зеркалом этот процесс занимает десятки секунд и даже несколько минут.

Конвертер, прикрепленный к обратной стороне плоской печатной антенны, не затеняет апертуру. Невосприимчивость к воздействию прямых солнечных лучей, ветра и дождя гарантирует качественную работу конвертера в сложных климатических условиях.

Плоская форма и сравнительно небольшие габариты антенны (например, 65 х 65 см) не нарушают эстетичного внешнего вида здания и при ее установке не требуют согласования с архитектурными организациями.

Внедрение ФАР открывает новые, удобные для пользователя режимы работы (автопоиск спутников с последующим запоминанием координат и мгновенное переключение на нужный спутник), что в свою очередь позволяет использовать их в СНТВ, устанавливаемых на подвижных объектах.

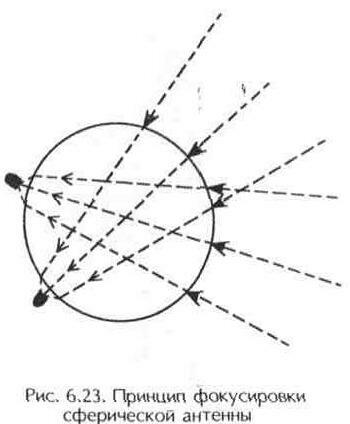

Сегодня эксплуатируется еще один вид спутниковой антенны — сферическая спутниковая антенна. Она имеет оригинальную конструкцию: шарообразная линза из диэлектрика, фокусирующая сигнал со спутника на концентрическую с фокальной плоскостью (рис. 6.23).

Плоские и сферические спутниковые антенны

Плоские и сферические спутниковые антенны

Работа антенны аналогична процессу видения боковым зрением. Ведь мы видим не только то, что находится перед нами, но и в значительном секторе как по горизонтали (90...940), так и по вертикали (70...770).

По конструкции сферическая антенна напоминает планету Сатурн, на поясе (кольце) которой (фокальная плоскость) укреплено несколько конвертеров. Сферическая антенна многоспутниковая. Это означает, что на одну такую антенну одновременно можно принимать сигналы нескольких спутников, находящихся на разных позициях ГСО. При этом необходимо установить на кольце сферической антенны конвертеры для каждого выбранного спутника.

Одна сферическая антенна диаметром 1,0...1,5 м может заменить семь-восемь параболических антенн соответствующих размеров, охватывая по азимуту сектор до 90...1250 и по углу места — 40...600.

Следует отметить, что сферическая антенна не требует позиционера и опорно-поворотных устройств (ОПУ).

Экспериментальные образцы сферических антенн производят ряд зарубежных фирм и российская фирма «Конкур».

Плоские и сферические спутниковые антенны
