Опорно-поворотные устройства

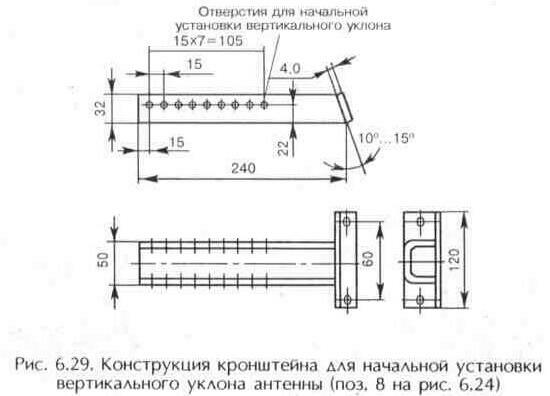

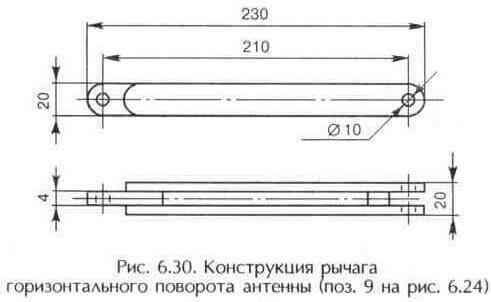

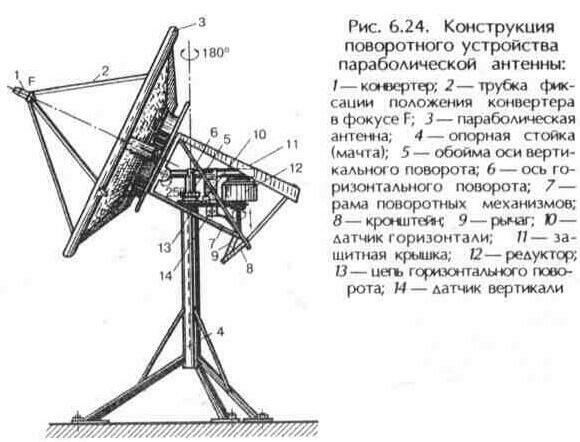

Для точной ориентации параболической антенны на ИСЗ в ее конструкции необходимо предусмотреть поворотные механизмы, которые позволяют изменять положение антенны по горизонтали и вертикали, жестко фиксировать выбранное направление (рис. 6.24 — 6.30).

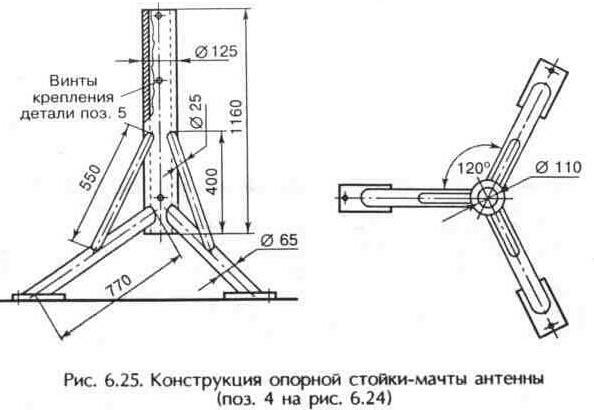

Стойку антенны сваривают из стальных труб и обязательно закрепляют на фундаменте. При большом диаметре параболоида «ветровое» давление на его зеркало может достигать нескольких сот килограммов. Для обеспечения

Опорно-поворотные устройства

Опорно-поворотные устройства

Опорно-поворотные устройства

Опорно-поворотные устройства

Опорно-поворотные устройства

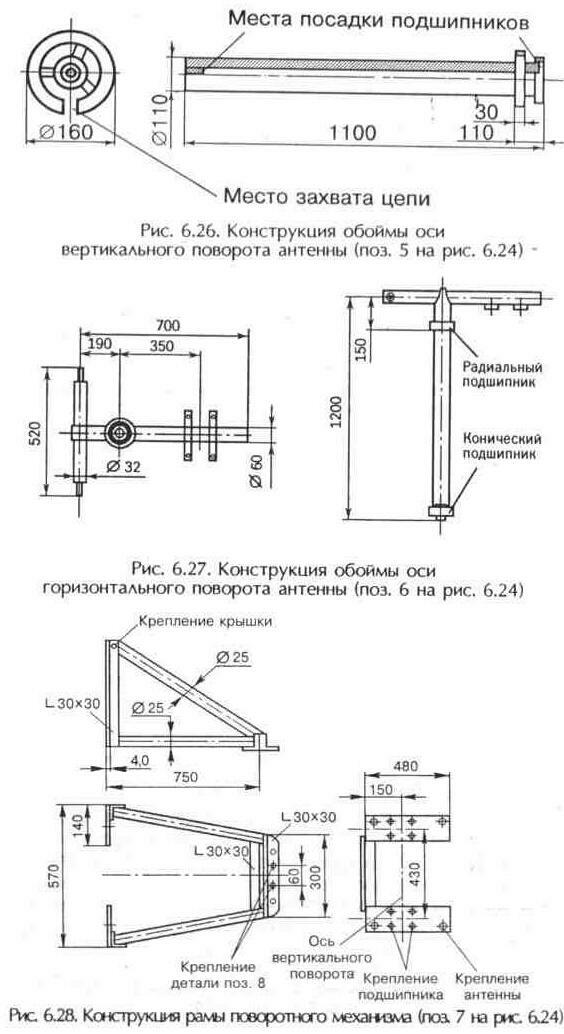

устойчивости и работоспособности антенны при скорости ветра до 25...30 м/с опорная стальная труба должна иметь диаметр 90...100 мм и толщину стенки 4...5 мм (высота трубы — 1,2...2,0 м). Основание и раскосы для трубы лучше всего изготавливать из стального швеллера, ширина полки которого 40...50 мм. Для изготовления других силовых элементов конструкции (азимутальной втулки, угломестной рамы и других узлов) целесообразно использовать стальной уголковый прокат. Неподвижные соединения деталей из стали лучше делать электросваркой, что уменьшит люфты.

Опорно-поворотные устройства

Опорно-поворотные устройства

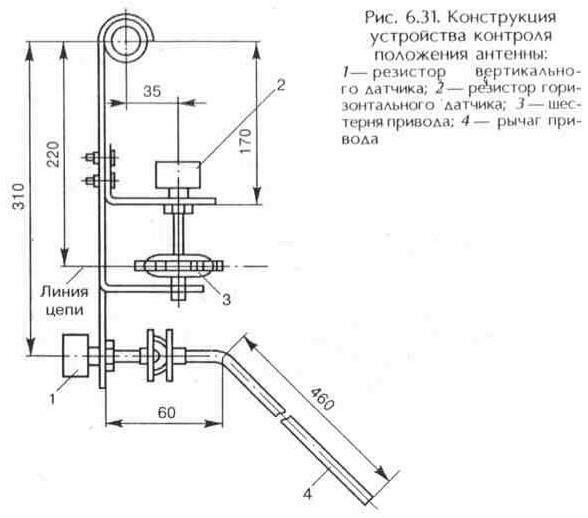

Чтобы знать, на какой спутник в данный момент ориентирована параболическая антенна, необходимо оснастить ее указателями поворота. Если антенна хорошо видна, можно установить на ней достаточно большие шкалы, показывающие углы поворота и подъема. Если такой вариант нецелесообразен, можно сделать электронное устройство управления антенной (рис. 6.31; 6.32).

В качестве датчиков углов поворота антенны используются обычные переменные резисторы (например, типа СП-1). Номиналы их сопротивлений не критичны. Они не обязательно должны быть одинаковыми, но их линейная характеристика должна быть типа А.

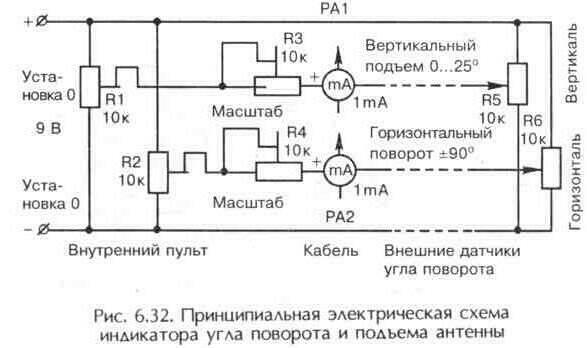

В качестве индикаторов используются миллиамперметры со стрелкой посередине. Калибровку показаний осуществляют следующим образом (рис. 6.32). Параболическую антенну устанавливают так, чтобы она приняла горизонтальное положение, и резистором R3 выставляют на «ноль» стрелку прибора РА1. Затем антенну поворачивают на 25°, чтобы она приняла вертикальное положение, и устанавливают стрелку прибора на крайнее деление шкалы. При этом резистор R5 находится в среднем положении.

Для регулировки горизонтального поворота антенну устанавливают в южном направлении. При этом резистор R6 на антенне также находится в среднем положении. Резистором R2 устанавливают на «нуле» стрелку прибора РА2. Поворачивают антенну на 90° и резистором R4 устанавливают стрелку прибора на крайнее деление шкалы.

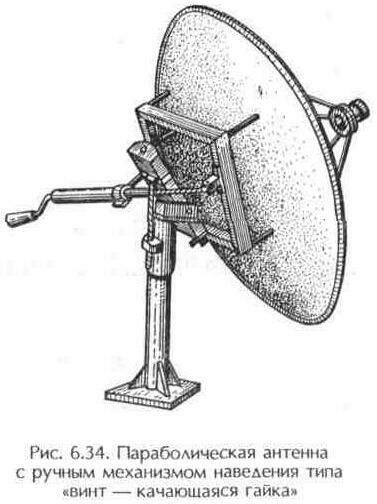

Ручные механизмы для наведения параболической антенны часто представляют собой конструкцию типа «винт — качающаяся гайка» (рис. 6.33; 6.34).

Опорно-поворотные устройства

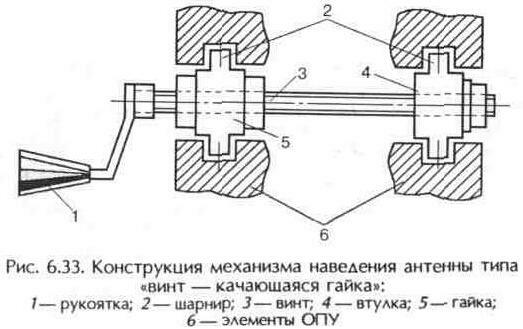

На одном конце ходового винта на ОПУ шарнирно закреплена втулка (4), допускающая безлюфтовое вращение в ней винта (3). Гайка (5), через которую проходит винт (3), также выполнена в виде шарнира, установленного на другом элементе конструкции ОПУ, при повороте винта смещающейся (поворачивающейся) относительно элемента с прикрепленной к нему втулкой (4). Шарниры (2) позволяют изменить угловое положение ходового винта (3) при изменении взаимного положения узлов ОПУ (6), на которых шарнирно закреплены гайка (5) и втулка (4) механизма. Механизм наведения приводится в движение с помощью рукоятки (1).
