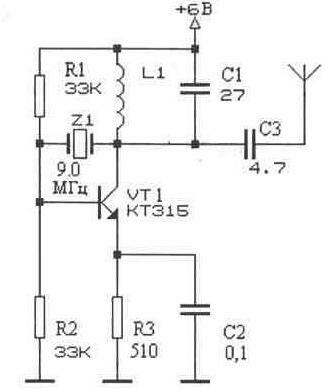

Рис. 3.4

Для контроля работы приемников и для связи на несколько десятков метров можно использовать самодельные микромощные передатчики. В соответствии с приказом Минсвязи России №99 от 07.09.96 действие "Особых условий на приобретение радиоэлектронных средств и высокочастотных устройств" не распространяется на детские радиопереговорные устройства, работающие в полосе 26957... 27283 кГц с мощностью излучения не более 10 мВт. То есть разрешение на микропередатчики с такими параметрами не требуется. Схема простейшего микромощного передатчика изображена на рис. 3.4. Этот передатчик излучает немодулированный сигнал и может быть использован для настройки антенн в режиме приема. Частота, на которой работает передатчик, определяется частотой кварца Z1. В данной схеме кварцевый резонатор возбуждается на третьей гармонике и при указанной на схеме частоте 9,0 МГц на выходе передатчика будет излучаться сигнал частотой 27,0 МГц, что соответствует 4 каналу сетки С "российского" стандарта. Контур в коллекторной цепи транзистора VT1 настраивается на рабочую частоту 27 МГц путем подбора конденсатора С1 и растяжением витков катушки М. Катушка L1 наматывается проводом ПЭВ 0,8 мм на оправке диаметром 8 мм и содержит 10 витков. Длина намотки около 10 мм. Высокочастотный сигнал поступает в антенну через конденсатор связи СЗ. В качестве антенны используется кусок жесткого провода длиной 50...70 см. Питание осуществляется от любого источника постоянного тока напряжением 4,5...9 В.
