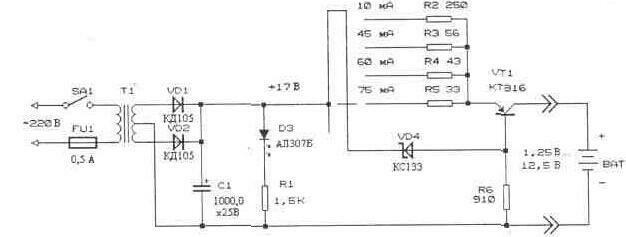

На рис. 4.2. приведена схема простого зарядного устройства для аккумуляторов с номинальной емкостью 0,01...0,75 А*ч. Зарядка производится стабилизированным током, величина которого выбирается переключателем. Устройство позволяет заряжать как отдельные аккумуляторы, так и аккумуляторные батареи с напряжением до 12,5 В.

Рис. 4.2

Перед зарядкой никель-кадмиевые аккумуляторы должны быть разряжены до напряжения 1,0 В. Разряжать аккумулятор следует током не более 0,1 от его емкости. Полностью разряженный аккумулятор заряжается номинальным током заряда (0,1 от его емкости) в течение 12... 14 часов.

В качестве трансформатора Т1 используется любой маломощный трансформатор с подходящими по напряжению вторичными обмотками. Максимальный ток вторичных обмоток не менее 40 мА. Напряжение вторичной обмотки 25...30 В с отводом от средней точки. Если предполагается заряжать аккумуляторные батареи с номинальным напряжением 12 В, то лучше выбрать напряжение вторичной обмотки трансформатора около

30 В. Транзистор VT1 устанавливают на небольшом радиаторе. При необходимости можно обеспечить и другие значения зарядного тока. Для этого следует рассчитать новые номиналы резисторов R2—R5 по заданному значению тока заряда. По закону Ома ток, протекающий через подключенный переключателем резистор R2—R5 определяется так:

l=Ur/R

Ur=Ucт-Uэб, где Uст — напряжение стабилизации стабилитрона VD4, равное 3,3 В;

Uэб — напряжение эмиттер-база транзистора VT1, равное 0,8 В. Ur, следовательно, равно 2,5 В.

Практически весь ток, протекающий через резистор, попадает в коллекторную цепь транзистора VT1 и является током зарядки аккумулятора. Поэтому новые номиналы резисторов R2 — R5 по заданному значению тока зарядки могут быть рассчитаны по формуле:

R=2,5/lз, где Iз — ток зарядки, А;

R — сопротивление резистора, Ом.

В литературе [10] описано подобное зарядное устройство, выполненное на базе адаптера.
