Технология монтажа

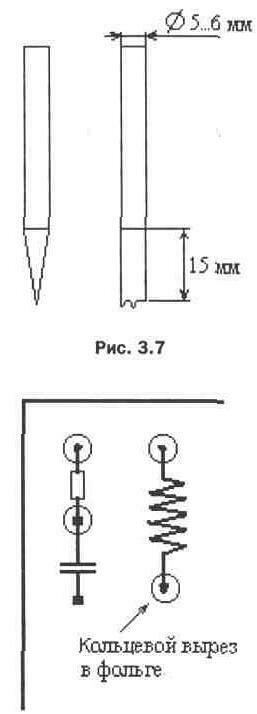

При разработке и изготовлении электронных устройств, содержащих высокочастотные каскады, большую трудность составляет разработка печатной платы. Такая плата должна отвечать различным требованиям. В первую очередь компоновка платы и трассы соединительных дорожек не должна допускать образования паразитных обратных связей, которые могут привести к самовозбуждению схемы. В обычных конструкциях паразитные связи уменьшаются за счет использования экранов, что делает конструкцию устройства более сложной и затрудняет ее изготовление в радиолюбительских условиях. Вместе с тем существует достаточно простой способ монтажа электронных устройств, содержащих высокочастотные каскады. Монтаж производится на плате из одностороннего фольгированного стеклотекстолита на опорных площадках. Эти площадки вырезаются с помощью приспособления, показанного на рис. 3.7.

Резец изготавливается из сверла диаметром 5...6 мм. Сначала сверло затачивается на наждачном круге "под отвертку", а затем с помощью алмазного надфиля вытачивается центральная иголка и боковой резец. Приспособление вставляется в патрон дрели, устанавливается иголкой в ту точку платы, где должен быть центр монтажной площадки, и за несколько оборотов вырезает кольцевую прорезь в фольге. Кольцевой вырез изолирует монтажную площадку от остальной фольги, которая обычно используется в качестве зем-

Технология монтажа высокочастотных радиопередатчиков

Рис. 3.8

ляной шины. Монтажные площадки можно вырезать все сразу, а можно вырезать по мере установки элементов, что более удобно. После подготовки площадок плата зачищается с помощью мелкой шлифовальной шкурки или чернильного ластика, покрывается жидким флюсом и залуживается. Пример монтажа элементов приведен на рис. 3.8. Выводы деталей делаются минимально возможной длины. Как и при работе с обычными печатными платами, не следует перегревать монтажные площадки. За счет большой поверхности земляного провода и близкого расположения к нему элементов значительно уменьшаются паразитные емкостные связи между каскадами и обеспечивается устойчивая работа схемы. В литературе [46] описаны приемники и передатчики на частоту 430 МГц, смонтированные на подобных платах. Платы позволяют достаточно просто проводить модернизацию собранного устройства, что при использовании обычных плат весьма затруднительно, а в некоторых случаях и вовсе невозможно.
