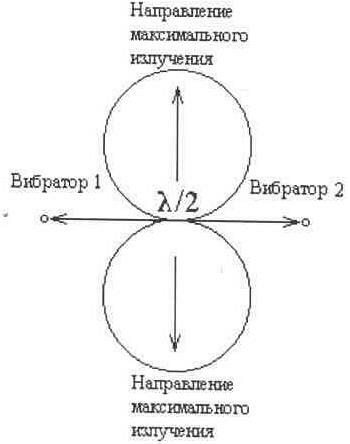

В некоторых случаях от антенны требуется не максимальное усиление в направлении главного излучения, а максимальное ослабление в определенном направлении. Такая ситуация может возникнуть при близком расположении двух станций, при организации ретранслятора и т.д. При горизонтальной поляризации такая задача решается достаточно просто. Полуволновый диполь, например, имеет минимум излучения (и приема) в направлении оси, проходящей через полотно антенны. Антенны с вертикальной поляризацией обычно имеют круговую направленность. Система из двух вертикальных полуволновых вибраторов, расположенных на расстоянии 1/2 длины волны друг от друга, имеет диаграмму направленности в горизонтальной плоскости в виде восьмерки с минимумом в направлении, проходящем через излучатели (рис. 1.20).

Рис. 1.20

Рис. 1.21

Такая диаграмма получается при синфазном питании излучателей. Для этого длины кабелей от каждой антенны до точки объединения должны иметь равную длину. При параллельном включении двух 50-омных кабелей входное сопротивление уменьшается до 25 Ом. Для согласования с 50-омным выходом трансивера используется четвертьволновый трансформатор сопротивлением 37,5 Ом, составленный из двух включенных параллельно отрезков 75-омного кабеля. При необходимости можно обеспечить переключение диаграммы направленности, если подключить в кабель питания одной из антенн дополнительные отрезки кабеля, обеспечивающие сдвиг фаз.

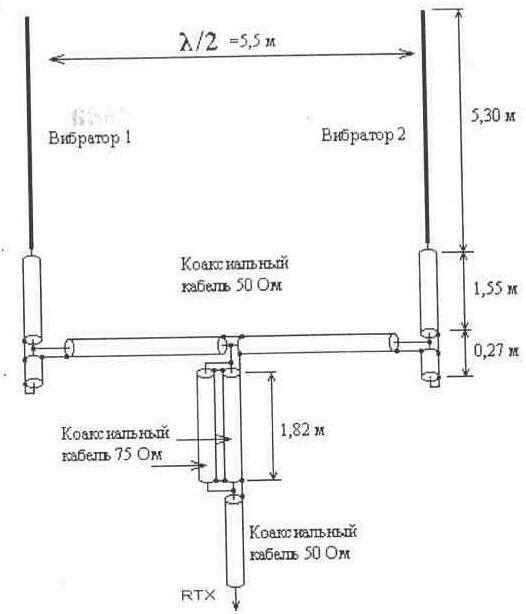

На рис. 1.21 в качестве примера изображено синфазное включение двух "половинок", каждая из которых согласована с помощью четвертьволнового короткозамкнутого трансформатора.
