Магнитные антенны удобно использовать для организации связи на небольшие расстояния, когда нет необходимости использовать эффективные полноразмерные антенны. Магнитные антенны меньше других подвержены влиянию окружающих предметов, поэтому их можно размещать даже на внутренней стороне деревянных строений. Описанная ниже дисковая антенна обеспечивает при использовании передатчика мощностью 4 Вт и высоте подвеса около 2,5 метров дальность связи в несколько километров. На расстоянии 2 км уровень сигнала составляет около 50 мкВ при использовании приемной антенны типа полуволновый диполь, установленной на высоте 30 метров.

В качестве основного элемента магнитной антенны можно использовать алюминиевый диск от магнитного накопителя старых ЭВМ. Такие диски часто используют радиолюбители для конструирования телевизионных антенн. Схема антенны приведена на рис. 1.22, а эквивалентная схема на рис. 1.23.

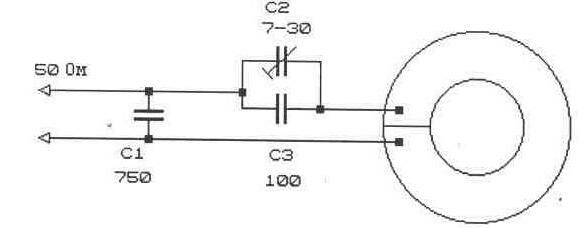

Рис. 1.22

На диске делается радиальный пропил и устанавливается плата из фольгированного стеклотекстолита. На плате размещаются емкости С1 — С3 и закрепляется конец коаксиального кабеля. С помощью конденсатора С2 производится настройка антенны в резонанс. Необходимо отметить, что данная антенна, как и все

магнитные антенны, достаточно узкополосная и обеспечивает удовлетворительную работу на 10—15 соседних каналах.

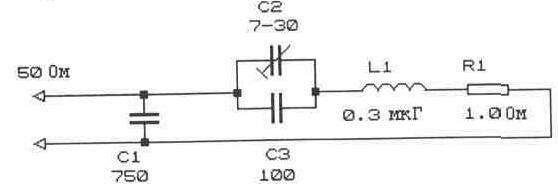

Рис. 1.23

В литературе [38] описана аналогичная магнитная антенна Си-Би диапазона с согласующим П-контуром.
