Блокиратор междугородных переговоров

Большинство современных телефонных станций обеспечивают возможность автоматического соединения с телефонным абонентом в другом городе любой страны. Подключиться к телефонной линии (ТЛ) не составляет большого труда, и уже появились мошенники, любящие разговаривать за чужой счет. Причем доказать, что звонили не вы, — почти невозможно. Кроме того, имеются служебные телефоны, которыми для междугородных переговоров должен пользоваться ограниченный круг людей. Проблему воровства телефонного времени позволяет легко решить предлагаемый блокиратор. Опубликованные в литературе устройства аналогичного назначения содержат специализированные микросхемы, что затрудняет их самостоятельное изготовление. Кроме того, некоторые схемы блокираторов создают неудобства в эксплуатации, так как требуют набора дополнительных цифр кода для доступа к ТЛ или защищают цепи линии только после места установки блокиратора, что не всегда может быть эффективно.

Данное устройство подключается к линии в любом удобном месте (лучше, если это будет выполнено скрытно) и предотвращает междугородные переговоры, причем независимо от количества параллельно подключенных ТА и их типов. При этом не требуется доработка телефона. Кроме того, в зависимости от установленного переключателем числа цифр в номере могут блокироваться любые разговоры по данной линии (при соответствующем положении SA1).

Принцип работы устройства основан на ограничении количества поступающих в ТЛ набираемых цифр в номере абонента (для линии с импульсным набором). Для междугородных переговоров необходимо набирать больше цифр в номере, чем обычно, — что и предотвращает схема. Количество допустимых знаков (цифр) у набираемого номера абонента устанавливается переключателем SA1.

Схема собрана на двух легко доступных КМОП микросхемах, рис. 3.1, и в дежурном режиме потребляет микроток, что позволяет ее питать непосредственно от ТЛ.

Когда телефонная трубка лежит на аппарате, транзистор VT1 находится в насыщении (VT2 — заперт). Как только трубка будет снята — напряжение в линии снижается с 60 В до 5...15 В. При этом VT1 запирается, а VT2 откроется и подаст питание на D1, D2. Так как микросхемы работают в режиме микротоков, то накопленного на конденсаторе С1 заряда хватает на постоянное питание схемы при кратковременном разрыве линии (в процессе набора номера).

При наборе номера в ТЛ формируются пачки импульсов с интервалом не менее 0,5 с, см. диаграмму на рис. 3.2. Число импульсов в пачке соответствует набираемой цифре.

Блокиратор междугородных переговоров

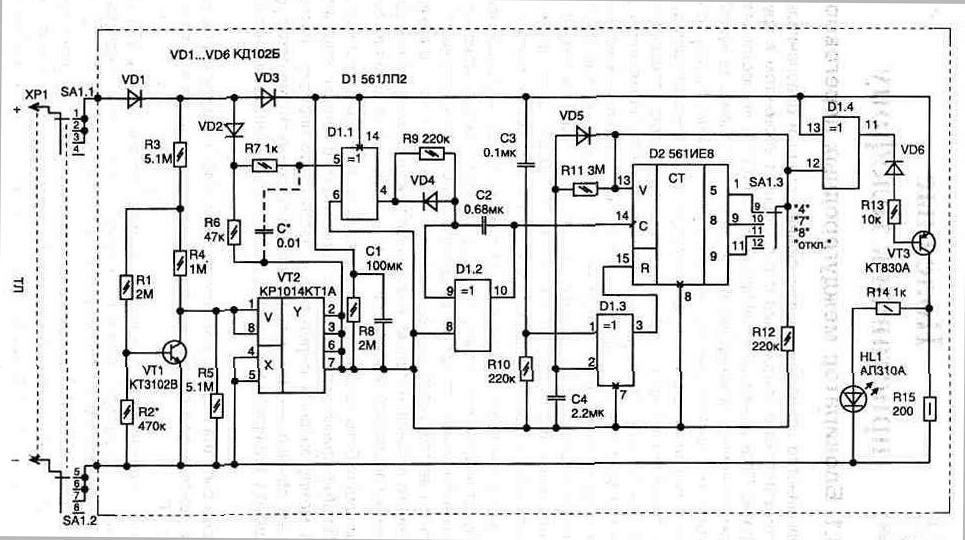

Рис. 3. 1. Блокиратор набора номера

Импульсы через D1.1 поступают на вход интегратора, который на выходе D1/10 формирует широкий импульс, длительность которого зависит от числа импульсов в пачке. Пока в линии идет набор цифры номера, на входе D1/9 будет высокий уровень (лог. "1") и импульсы на выходе D1/10 будут появляться в паузах между набором очередной цифры. Счетчик импульсов D (числа набранных цифр) имеет внутренний дешифратор, на соответствующем выходе которого появляется лог. "1". Как только напряжение появится на входе D1/12 — транзистор VT3 откроется и подключит резистор R15 к ТЛ, что имитирует снятую трубку. Это заблокирует набор следующей цифры номера.

Блокиратор междугородных переговоров

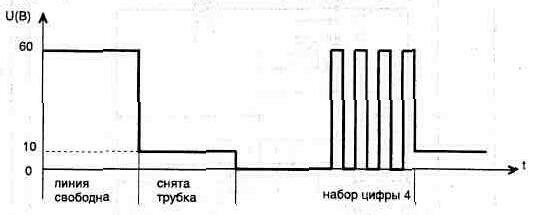

Рис. 3 2. Форма напряжения в телефонной линии

Сигнал с выхода счетчика через группу контактов переключателя SA1.3 поступает также и на вход D2/13, что останавливает его дальнейшую работу до момента обнуления по входу D2/15. Сигнал обнуления счетчика появится, когда конденсатор С4 зарядится (через резистор R11) до уровня порога срабатывания элемента D1.3 или же в начальный момент подачи питания на микросхемы (цепь из элементов C3-R10).

В зависимости от положения переключателя максимальное число набираемых цифр в номере может быть 3, 7 или 8 знаков (зависит от подключенных выводов микросхемы к переключателю). При наборе абонентского номера, имеющего меньше знаков, чем установлено, устройство никакого влияния на процессы в ТЛ не оказывает.

Настройку схемы начинаем с узла, анализирующего состояние ТЛ. Подавая с регулируемого источника напряжение на разъем ХР1 — подбором номинала резистора R2, добиваемся, чтобы при напряжении более 16...20 В транзистор VT2 запирался (напряжение на микросхемы не будет подаваться). Дальнейшую проверку схемы проводим уже на линии.

Блокиратор подключается к ТЛ, соблюдая полярность, указанную на схеме. Диод VD1 предотвращает повреждение элементов при неправильном подключении полярности.

Схема не критична к типам используемых резисторов и конденсаторов. Применены конденсаторы С1 типа К52-1 на 20 В, С2...С4 — К10-17. Диоды заменяются: VD1 — КД247Б, VD2...VD6 на КД521А или аналогичные импульсные.

Блокиратор междугородных переговоров

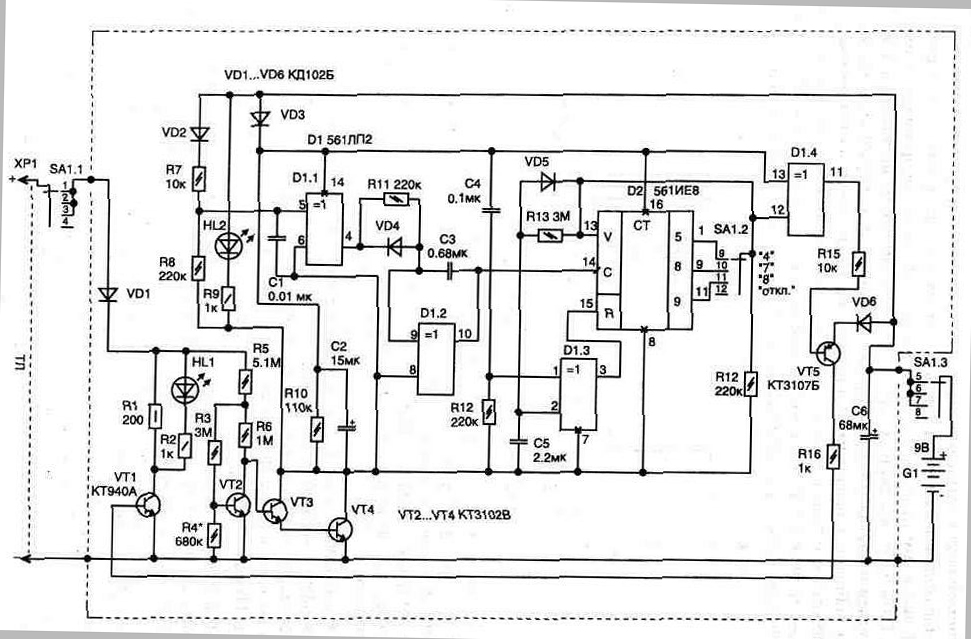

Рис. 3. 3. Схема блокиратора с индикацией режимов работы ТЛ.

Светодиод HL1 служит для индикации срабатывания блокировки, и его желательно применять из серии КИП — любого типа (ярче светятся при меньшем потребляемом токе), например КИПД24, КИПД32.

Схема, приведенная на рис 3.3 аналогична по принципу работы, но более удобна в эксплуатации, так как имеет индикацию режимов работы ТЛ. Свечение HL1 является индикатором снятой трубки, a HL2 — включение блокировки набора номера. Для того чтобы исключить влияние потребляемого индикаторами тока на ТЛ, схема питается от любого дополнительного источника с напряжением 5...12 В.
