Особенности маркировки цифровых микросхем

Особенности маркировки цифровых микросхем

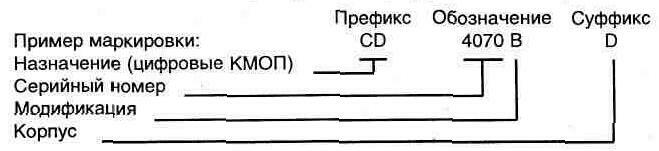

Модификация:

А — модифицированная версия ИС, полностью заменяющая прототип;

В — модифицированная версия ИС, полностью заменяющая версию А;

С — модифицированная версия.

Корпус:

D — керамический D1L;

Е — пластмассовый DIL;

ЕМ — модифицированный пластмассовый DIL с теплорастекателем;

F — керамический DIL;

J — трехслойный керамический кристаллодержатель;

К — плоский керамический;

Р — пластмассовый DIL с теплорастекателем.

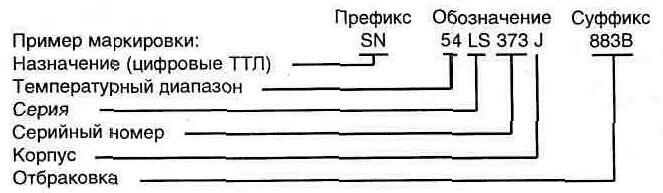

Особенности маркировки цифровых микросхем

Температурный диапазон:

54 — военный (-55...+125 °С)

74 — коммерческий (О...+70 °С)

Серия:

LS — с диодами Шотки и пониженной потребляемой мощностью;

S — с диодами Шотки.

Корпус:

D — керамический DIL с паяной крышкой;

F — плоский;

J — широкий керамический DIL;

JS — керамический DIL;

N — широкий пластмассовый DIL;

NS — пластмассовый DIL;

Т — керамический DIL с паяной крышкой.

Цифровые микросхемы ТТЛ серии имеют отечественные аналоги соответственно по сериям:

SN54xxx

— К133...

SN74xxx(N)
SN54Hxx

— К155...
— К130...

SN74Hxx

— К131...

SN74HCxx

— К1533...

SN74Sxx

— К531...

SN54SXX

— К530...

SN54LSxx

— К533...

SN74LSXX

— К555...

SN74Lxx

— К158...

SN74Fxx

— К1531...

SN74ALSxx

— КР1533...




Микросхемы МОП и КМОП серий имеют замену:

SN74ACxx

— КР1554...

CD4xxx
CD4xxxA
CD4xxxB

— К176...
— К561...
— КР1561...

МС14ххх
МС14хххВ

— К561...
— КР1561...

ММ54НСхх

— К1564...

где: х — может стоять любое цифровое значение серийного номера.
