Иногда требуется периодически включать (или выключать) подключенную к источнику питания нагрузку, например лампу аварийной сигнализации в автомобиле, звуковую сирену и т. д.

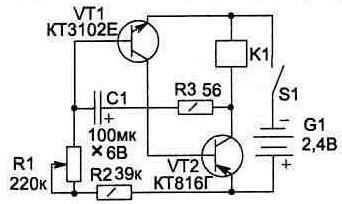

Рис. 6.4

Приведенная на рис. 6.4 схема может так же найти применение в различных игрушках и автоматических устройствах, где требуется обеспечивать прерывистый режим работы. Устройство может также использоваться и как вибратор, для перемешивания раствора.

Схема работает от источника с напряжением от 2,4 до 5 В. При использовании реле К1 на напряжение 9 В рабочее напряжение может быть увеличено до 13 В. В этом случае в цепь базы транзистора VT2 необходимо установить резистор 56...100 Ом.

Рис. 6.5

Схема является несимметричным мультивибратором, где время включения реле (период) зависит от номиналов элементов С1 и R2. Резистором R1 период может меняться в диапазоне от 0,5 до 12 секунд, при этом реле включается примерно на 0,5 секунды.

Чтобы обеспечить работу схемы при низковольтном питании, реле К1 выполнено на основе любого открытого реле с катушкой, намотанной проводом ПЭВ диаметром 0,33 мм. Намотка выполняется до заполнения всего каркаса катушки.

При выборе реле необходимо учитывать допустимый ток через контакты и удобство разборки конструкции для перемотки катушки на более низкое рабочее напряжение. Удобно для этих целей взять польские KP460DC (рис. 6.5), но подойдут и многие отечественные.
