Для светового оформления елки, помещения или витрины магазина часто используют световые гирлянды, рассчитанные на напряжение питания 220В.

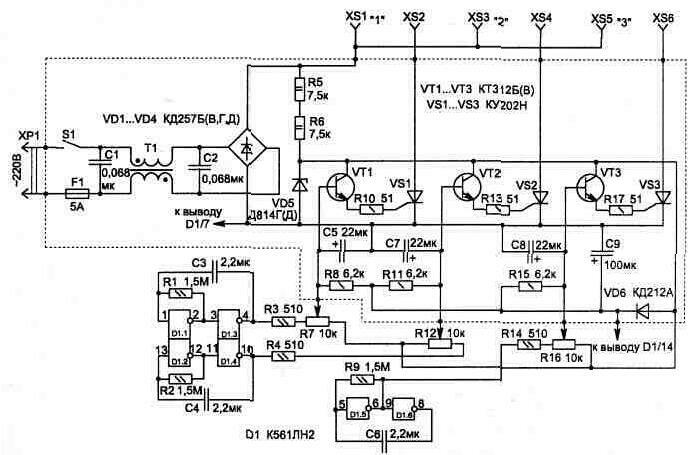

Схема устройства (рис. 6.12) позволяет автоматически управлять включением трех гирлянд, что не только привлекает внимание, но и помогает создать праздничное настроение. При этом в зависимости от положения движков переменных резисторов серии импульсов на соответствующих выходах будут различными, что делает эффект загорания не периодическим. Это не утомляет зрение при длительной работе устройства, как в случае одной и той же заданной последовательности включения гирлянд.

Рис.6.12

Коммутация гирлянд осуществляется тиристорами VS1...VS3. Управляют включением тиристоров транзисторные ключи VT1...VT3, на базу которых поступает сигнал от двух источников — генераторов импульсов на элементах микросхемы D1 и сетевой пульсации, проходящей через переменные резисторы R7, R12, R16.

В зависимости от положения соответствующего движка резистора в результате смешивания разночастотных сигналов образуются разные сигналы управления транзисторами, что и образует разные серии световых импульсов.

Устройство рассчитано на подключение к каждому каналу ламп с потребляемым током не более 1 А (мощность нагрузки 220 Вт), однако, если тиристоры установить на радиаторы, а диоды VD1...VD4 использовать более мощные (КД206(А-В) или аналогичные), допустимый ток нагрузки каждого канала увеличится до 2 А,

Для подавления возможных радиопомех, возникающих при работе тиристоров, в цепь питания устройства включен фильтр, состоящий из дросселя Т1 и конденсаторов С1, С2 типа К73-16В на 400 В или аналогичные. Дроссель намотан на двух склеенных вместе ферритовых кольцах типоразмера К20х12х6 мм из феррита марки 2000НМ. Обе обмотки содержат по 30 витков провода ПЭВ-2 диаметром 0,51 мм. Остальные конденсаторы: СЗ, С4, С6 - К73-17 ; С5, С7...С9 — К53-4 на 16 В. Переменные резисторы применены типа СПО-0,5 (номинал может быть 12 кОм), остальные резисторы типа С2-23.

В схеме можно использовать любые маломощные транзисторы соответствующей проводимости.

В качестве предохранителя F1 установлена перемычка из медного провода диаметром 0,12...0,16 мм. Сетевой включатель может быть любым, с допустимым током коммутации не менее 3 А.

Общий габариты устройства не превышают 130х130х30 мм.
