Простая доработка широко применяемых бытовых включателей света позволит быстро находить их в полной темноте по светящемуся сектору клавиши (рис. 7.14). Днем же подсветка видна не будет и не привлечет внимания.

Рис. 7.14

Рис. 7.15

Для выполнения подсветки используется неоновая лампочка типа ТЛ, включенная последовательно с резистором 150...200 кОм в разрыв контактов включателя (рис. 7.15). Неоновый индикатор будет светиться, только когда освещение не включено.

Для монтажа применяем толстый (диаметром 1...1,5 мм) одножильный медный провод, что позволит использовать его и как элемент крепления узла подсветки к контактным зажимам соответствующей группы контактов включателя.

Чтобы подсветка была однородной и красивой, часть клавиши нужно с внутренней стороны поверхности заклеить светонепроницаемым материалом (например металлической фольгой).

Неоновые лампочки подойдут и другие, при этом подсветка может иметь разные цвета, что зависит от типа примененного неонового индикатора HL1. Так, если взять ТЛЗ-1-1, то будет зеленоватая подсветка, ТЛО-1-1 — оранжевая, ТЛГ-1-1 — голубая.

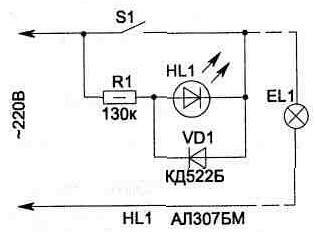

Существует и второй путь, позволяющий сделать видимым ночью место расположения включателя. На рис. 7.16 приведена схема для включения индикаторного светодиода. Но при этом потребуется выполнить отверстие в корпусе включателя для закрепления светодиода. Да и элементов она содержит больше.

Рис. 7.16

Применяемые детали подойдут любого типа, малогабаритные.

Обе схемы работают только при выключенном положении включателя SA1 и наличии исправной осветительной лампы. Осветительная лампа может быть любой мощности.

Мощность, потребляемая индикаторами, при работе подсветки, не более 0,37 Вт (у схемы с "неонкой" она еще меньше), что будет незаметно при месячной оплате электроэнергии.
