Защита звонковой цепи

Причиной появления канала утечки информации являются электроакустические преобразования. При разговоре в помещении акустические колебания воздействуют на маятник звонка, соединенного с якорем электромагнитного реле. Под воздействием звуковых сигналов якорь совершает микроколебания, что, в свою очередь, вызывает колебания якорных пластин в электромагнитном поле катушек, следствием чего становится появление микротоков, промодулированных звуком. Амплитуда ЭДС, наводимой в линии, для некоторых типов телефонных аппаратов может достигать нескольких милливольт. Для приема используется низкочастотный усилитель с частотным диапазоном 300-3500 Гц, который подключается к абонентской линии.

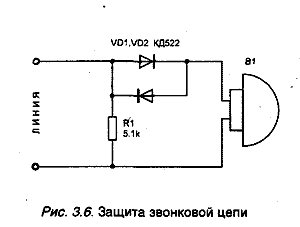

Для защиты от такого канала утечки информации используется схема, представленная на рис. 3.6.

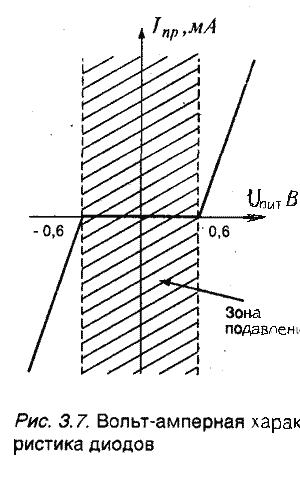

Два кремниевых диода VD1 и VD2 включены встречно-параллельно в цепь звонка телефонного аппарата В1. Они образуют зону нечувствительности для микро-ЭДС. Это объясняется тем, что в интервале 0-0,65 В диод обладает большим внутренним сопротивлением (вольтамперная характеристика диодов представлена на рис. 3.7).

Поэтому низкочастотные токи, наводимые в схеме аппарата, не пройдут в линию. В то же время звуковой сигнал абонента и напряжение вызова свободно "проходят" через диоды, так как их амплитуда превышает порог открывания диодов VD1, VD2. Резистор R1 является дополнительным шумящим элементом. Подобная схема, включенная последовательно в линию связи, подавляет микроЭДС катушки на 40-50 дБ.

Вместо указанных на схеме диодов можно использовать диоды Д226, КД105, КД102.

Защита микрофонной цепи

Этот вариант получения информации связан с явлением так называемого высокочастотного навязывания. При этом относительно общего корпуса на один провод подается высокочастотное колебание (частотой более 150 кГц). Через элементы схемы телефонного аппарата, даже если трубка не снята, высокочастотные колебания поступают на микрофон, где и модулируются звуковыми колебаниями. Прием информации производится относительно общего корпуса через второй провод линии. Амплитудный детектор позволяет выделить низкочастотную огибающую Для дальнейшего усиления и записи. Схема защиты телефонного аппарата от этого метода съема информации представлена на рис. 3.8.

Так как модулирующим элементом является микрофон М1 телефонного аппарата, то для его защиты достаточно подключить параллельно микрофону М1 конденсатор С1 емкостью 0,01-0,05 мкФ. При этом конденсатор С1 шунтирует по высокой частоте микрофонный капсюль М1. Глубина модуляции высокочастотных колебаний уменьшается более чем в 10000 раз, что делает практически невозможной дальнейшую демодуляцию.

Комплексная схема защиты

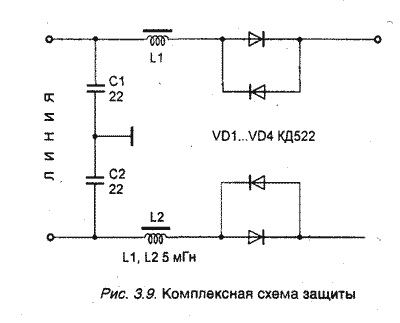

Эта схема представляет собой сочетание приведенных ранее двух схем. Кроме конденсаторов и резисторов схема, представленная на рис. 3.9, содержит катушки индуктивности.

Диоды VD1-VD4, включенные встречно-параллельно, защищают звонковую цепь телефона. Конденсаторы и катушки образуют фильтры С1, L1 и С2, L2 для подавления напряжений высокой частоты.

Детали монтируются в отдельном корпусе навесным монтажом. Устройство не нуждается в настройке. Однако оно не защищает пользователя от непосредственного подслушивания - путем прямого подключения в линию.

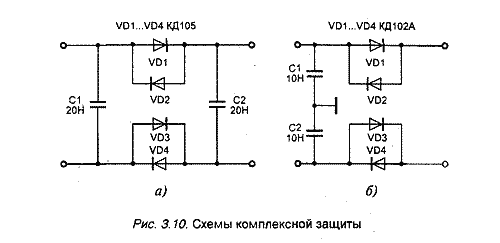

Кроме рассмотренной схемы существует и ряд других, которые по своим характеристикам близки к ранее описанным устройствам. Ниже приведены схемы (рис. 3.10), предназначенные для комплексной защиты телефонных аппаратов и линий связи и часто используемые в практической деятельности.
