Телефонный адаптер

Для анализа утечки информации по открытым каналам телефонной связи необходимо иметь записи телефонных разговоров всех сотрудников фирмы. Прослушивание записей позволяет установить характер и источник утечки информации и сделать соответствующие выводы.

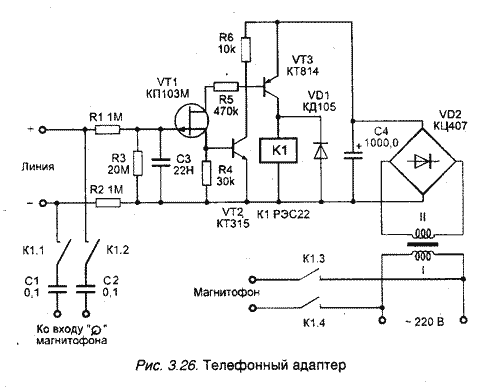

Для записи телефонных разговоров используются устройства, автоматически подключающие записывающие устройства при снятии трубки телефонного аппарата. Принципиальная схема такого телефонного адаптера представлена на рис. 3.26.

Когда телефонная трубка не поднята, в телефонной линии присутствует напряжение около 60 В. Через делитель, собранный на резисторах R1-R3, оно поступает на затвор полевого транзистора VT1 типа КП10ЗМ и запирает его. Это приводит к закрытию транзистора VT2 типа КТЗ15 и транзистора VT3 типа КТ814. Реле К1 типа РЭС22 обесточено и его контакты К1.1-К1.4 разомкнуты.

При поднятии телефонной трубки в линии устанавливается напряжение 5-15 В, что ведет к открыванию транзистора VT1 и, следовательно, транзисторов VT2 и VT3. Срабатывает реле К1, которое контактами К1.3 и К1.4 подает питание 220 В на магнитофон, предварительно включенный на запись, и одновременно контактами K1.1 и К1.2 подключает телефонную линию через конденсаторы С1 и С2 ко входу магнитофона. Начинается запись разговора на магнитофон. Запись прекращается после опускания телефонной трубки на рычаг телефонного аппарата. Конденсатор СЗ сглаживает пульсации и шумы, наводимые в линии, которые могут вызвать ложные срабатывания устройства.

При подключении устройства к линии необходимо соблюдать полярность питания. В устройстве можно использовать любой силовой трансформатор, понижающий напряжение до 12 В и рассчитанный на ток нагрузки более 0,1 А или готовый сетевой адаптер с теми же параметрами. Реле РЭС22 можно заменить на два реле типа РЭС9

Адаптер для диктофона

В настоящее время для записи звуковой информации широкое распространение получили импортные диктофоны со встроенной системой VОX, т.е. с системой управления голосом. Это позволяет более экономно расходовать пленку, т.к. при отсутствии сигнала двигатель диктофона выключен и потребление тока устройством минимально. Ниже приведены две схемы адаптеров для работы с диктофонами. Первая схема приведена на рис. 3.27.

Эта схема предельно проста, т. к. содержит всего одну деталь - трансформатор Т1, включаемый в разрыв линии. Трансформатор Т1 самодельный. Для его изготовления используется обмотка реле РЭС15 или РЭС49. Штатная обмотка реле выполняет роль II - обмотки трансформатора. Поверх нее намотана I - обмотка, которая содержит 400-500 витков провода ПЭВ 0,1. Витки обмотки скреплены клеем "Момент".

Адаптер подключается в разрыв любого из проводов линии без соблюдения полярности.

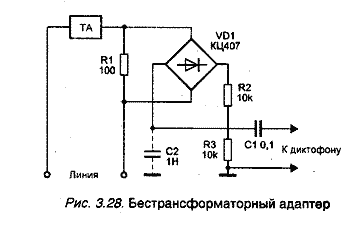

Вторая схема (рис. 3.28), в отличие от первой, не имеет трансформатора, что облегчает ее изготовление.

Ток, протекающий в линии при разговоре, проходит через резистор R1, вызывая на нем падение напряжения. Напряжение звуковой частоты проходит через конденсатор С1 и поступает на вход VОX диктофона. Для уменьшения высокочастотных наводок линии можно подключить конденсатор С2, обозначенный на схеме пунктирной линией.
