Еще один вариант индикатора подключения к линии с автоматическим отключением во время разговора хозяина телефона приведен в [3].

Сигнализатор устанавливается на входе абонентской линии в квартиру последовательно с защищаемым телефонным аппаратом. Благодаря внешнему источнику питания 9 В, сигнализатор реагирует, как на попытку параллельного набора, так и на обрыв линии.

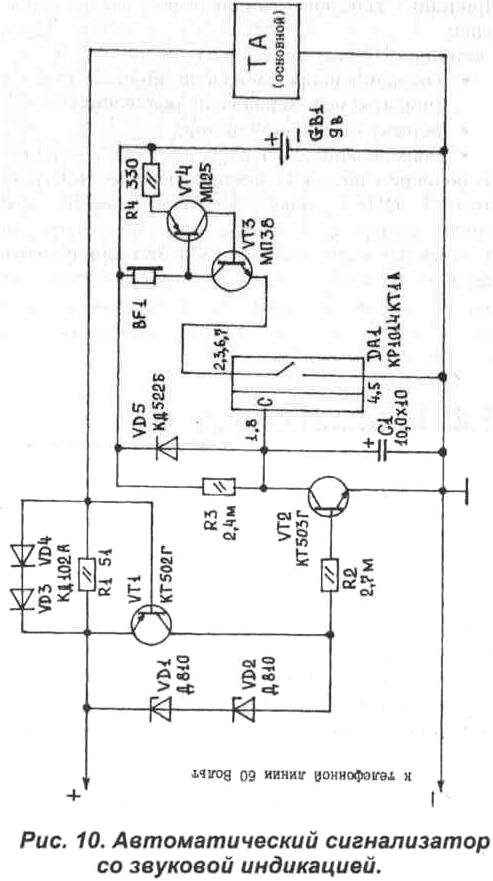

Принципиальная схема устройства приведена на Рис. 10.

В состав схемы входят:

• датчик падения напряжения — VD1, VD2, R2, VT2;

• датчик тока—Rl,VD3,VD4,VTl;

• ключ включения звукового генератора — DA1;

• блокировочная емкость — С 1;

• генератор — VT3, VT4, R4;

• источник питания 9 В ("Крона") — GB 1;

• телефонный капсюль ТА56М — BF 1.

Принцип действия схемы заключается в следующем.

При положенной трубке напряжение в линии составляет 60 В, которого достаточно для открывания стабилитронов VD1, VD2. Транзистор VT2, соответственно, открыт, а ключ DA1 закрыт ("0" на управляющем входе 1, 8 DA1).

При снижении напряжения в линии в два раза стабилитроны VD1, VD2 закрываются и, соответственно, закрывается VT2, а ключ DA1 открывается через резистор R3, замыкая, тем самым, цепь питания звукового генератора, собранного на VT3, VT4.

Если трубка была поднята на своем телефоне (основной ТА), через резистор R1 протекает ток достаточный, чтобы открыть транзистор VT1 и закрыть VT2, DA1. Сигнала тревоги нет. Блокировочный конденсатор С1 необходим для того, чтобы устройство не срабатывало при наборе номера.

После окончания разговора с пиратского аппарата (трубка положена) звуковой генератор отключается практически мгновенно.
