Предыдущая схема (Рис. 13) предусматривала срабатывание счетчика времени во всех режимах связи:

• обрыв линии;

• попытка пиратского подключения;

• использование телефона хозяина линии при исходящей связи;

• входящая связь.

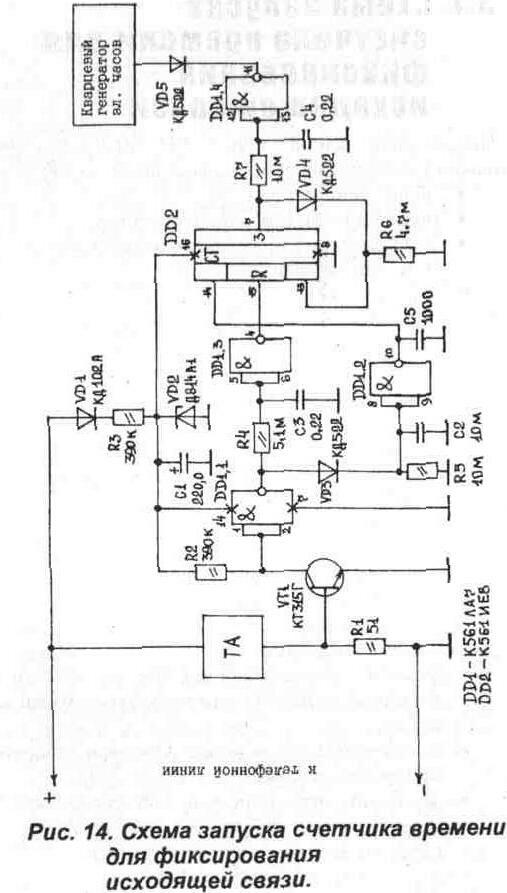

В случае, когда абонент желает контролировать лишь время исходящей связи с основного телефонного аппарата. для запуска кварцевого генератора часов следует применять схему, приведенную на Рис. 14.

В состав схемы входят:

• датчик тока—R1,VТ1,R2,DD1.1;

• фильтр индукторного вызова — R4, СЗ;

• формирователь импульса цифры номера — VD3,R5,C2,DD1.2,C5;

• счетчик набранной цифры — DD2;

• инвертор включения генератора — DD1.4;

• цепь питания микросхем — VD 1, R3, С 1, VD2.

Данная схема позволяет:

• включить счетчик времени после снятия трубки и набора первых 3-х цифр номера (исходящая связь);

• выключить счетчик после окончания разговора (погрешность 2-4 с);

• исключить отсчет времени в случае входящей связи (номер не набирался), а также при параллельном подключении к линии.

Работа схемы заключается в следующем. При снятии трубки на ТА срабатывает датчик тока Rl, VT1 и с запаздыванием в 1 с (фильтр вызова) элемент DD2 подготавливается к счету. Элемент счетчика DD2 считает количество набранных цифр номера. Формирователь R5, С2, DD2.1 переключается в межсерийной паузе набора номера. После первых трех цифр высокий уровень на выходе 7 DD2 останавливает счет и, заряжая С4 через R7, переключает DD1.4, включая тем самым электронные часы. При входящей связи микросхема DD2 также подготавливается к счету, но импульсы набора номера в этом режиме отсутствуют. Электронные часы остаются в выключенном состоянии.

Таким образом, схема запуска позволяет избирательно отслеживать исходящую связь только с подключенного к ней телефонного аппарата.
