Вмешательство в процесс связи подразумевает реализацию функции запрета набора номера. Для проводных линии связи существует несколько основных способов запрета набора номера.

• Кратковременный разрыв линии с целью установки аппаратуры АТС в исходное состояние (линия свободна). Подразумевается разрыв одного из линейных проводов на время большее 400-800 мс (по ГОСТ 7153).

• Шунтирование линии резистивно-емкостной цепью. В этом случае, с помощью резистора ограничивается амплитуда импульсов набора номера, что не позволяет АТС определить номер и осуществить соединение, а емкость предназначена для гашения посылок тонового (частотного или DTMF) набора, а также подавления разговора, если соединение все-же состоялось.

• Помехи импульсному и частотному набору номера. Подразумевается искажение формы импульсов набора, уменьшение их количества и т.п., что также не позволяет однозначно определить номер и установить связь.

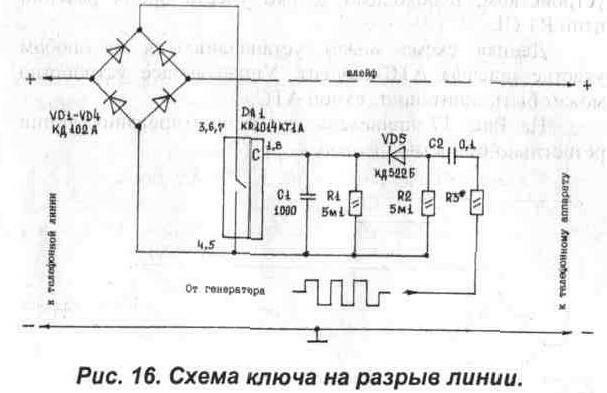

На Рис. 16 приведена схема ключа на разрыв линии.

В состав схемы входят:

• MOCT—VD1-VD4;

• ключ—DA1;

• зарядная цепочка — С 1, R 1;

• выпрямительный диод — VD5;

• развязывающая цепь R2, С2, R3.

В исходном состоянии (когда от генератора поступает последовательность импульсов запуска) ключ DA1 открыт, так как падение напряжения на цепи Cl, R1 равно напряжению открывания DA1. Соответственно, открыт мост VD1-VD4, и положительный линейный провод замкнут накоротко через прямые переходы диодов VD1-VD4. При необходимости осуществить разрыв линии прекращают подачу импульсов запуска от генератора. Емкость Cl разряжается через сопротивление R1, ключ DA1 закрывается, и, соответственно, закрывается мост VD1, VD4, разрывая, тем самым, плюсовую линейную

шину. Время разрыва определяется управляющим внешним устройством, необходимо только учесть время реакции цепи R1 Cl.

Данная схема может устанавливаться на любом участке шлейфа АТС-абонент. Управляющее устройство может быть запитано от самой АТС.

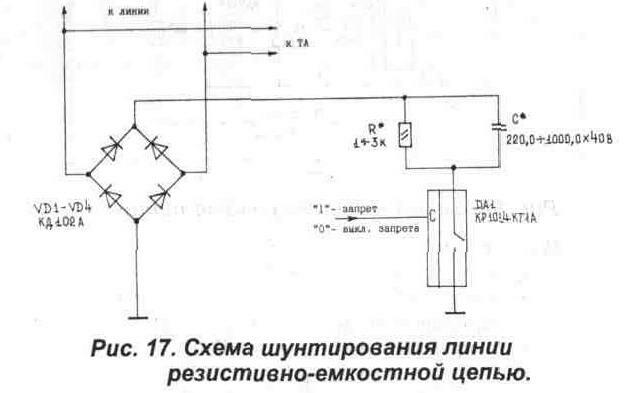

На Рис. 17 приведена схема шунтирования линии резистивно-емкостной цепью.

В состав схемы входят:

• мост—VD1-VD4;

• ключ—DA1;

• специально рассчитанная резистивно-емкостная цепь RC.

В исходном состоянии, когда линия свободна, на вход DA1 подается логический "ноль" от внешнего управляющего устройства. В этом состоянии нагрузка RC не шунтирует линию. При практическом использовании этой схемы необходимо учитывать, что на ключ DA1 через

емкость С может бьгть. приложено напряжение от 100 до 200 В (при вызове с АТС), в этом случае желательно применять ключи типа КР1014КТ1В, имеющие повышенное напряжение пробоя, или любой другой высоковольтный транзистор, выдерживающий напряжение до 200 В.

При необходимости запрета набора номера на управляющий вход DA1 подается логическая "единица" (2,5-4,5 В). Набор номера на параллельно подключенном телефонном аппарате становится невозможен. Емкость С = 220 мкФ обеспечивает подавление импульсов тонового набора не менее чем на 20 дБ, чего достаточно для того, чтобы номер не воспринимался аппаратурой АТС. Сопротивление R = 2 кОм ограничивает амплитуду импульсного набора до -25 В, чего также достаточно для любого защитного устройства.

На Рис. 18 приведена схема формирования помех импульсному набору номера.

Схема отличается от обычного ключа тем, что в ней отсутствует емкость С, а также наличием генератора Fг частотой 20-100 Гц, который непосредственно управляет ключем DA1. Применение этой схемы позволяет в промежутках между замыканиями линии на сопротивление R контролировать состояние линии (освободил ее пират или нет). Защитные свойства схемы также хороши — набор номера с параллельного аппарата невозможен.

Все описанные выше схемы, в принципе, могут быть установлены на любом участке линии АТС-абонент (в зависимости от конкретной схемы защитного устройства).
