Устройство блокировки цифры "8"

На всех отечественных АТС доступ к автоматической междугородной и международной связи осуществляется через набор цифры "8". Если необходимо запретить только междугородную связь, обычный блок защиты от параллельного набора не подходит — он не обладает избирательностью.

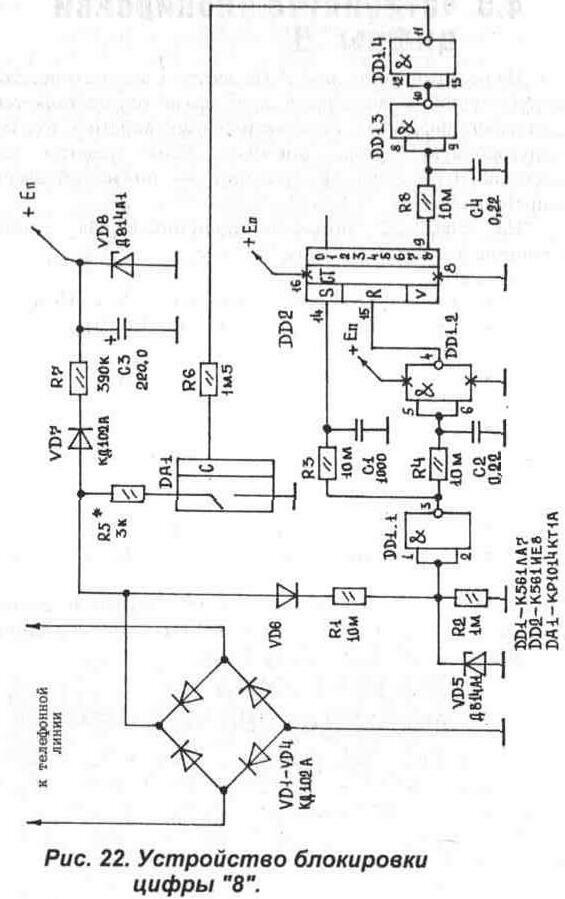

На Рис. 22 показана принципиальная схема устройства блокировки цифры "8".

На схеме:

• мост униполярного включения — VD 1 -VD4;

• датчик напряжения—VD6, Rl, R2, VD5, DD1.1;

• цепь подготовки к запуску счетчика — R4, С2, DD1.2;

• счетчик — DD2;

• цепь включения запрета — R8, С4, DD1.3, DD1.4;

• ключ—DA1;

• шунтирующее сопротивление — R5;

• цепь питания микросхем — VD7, R7, СЗ, VD8.

В исходном состоянии: счетчик обнулен высоким уровнем с выхода 4 DD1.2, ключ DA1 разомкнут, линия свободна.

Устройство блокировки цифры "8"

При снятии трубки телефонного аппарата, подключенного параллельно устройству, на выходе 3 DD1.1 появляется логическая "единица". Через 1,5-2 секунды счетчик DD2 готов к счету импульсов. При наборе цифры "8" и небольшой паузе после нее (ожидание длинного гудка готовности АМТС) на выходе 9 DD2 (после восьмого импульса счета) появляется "единица", что приводит к включению ключа DA1 через DD1.3 - DD1.4. Линия шунтируется сопротивлением R5 и дальнейший набор номера становится невозможным.

При наборе любого другого номера не начинающегося с цифры "8" и при отсутствии пауз ожидания между цифрами линия остается свободной. Кратковременное появление логической единицы на выходе 9 DD2 не приводит к срабатыванию DA1 ввиду наличия буферной цепочки R8, С4.

Обнуление линии (и счетчика) происходит после того, как трубка телефонного аппарата была положена. Для устойчивого саморазблокирования необходимо подобрать шунтирующее сопротивление R5 (ориентировочно 2,5-3 кОм).

При поступлении вызова с АТС цепочка фильтрации R4, С2 не позволяет счетчику DD2 перейти в режим счета и зашунтировать линию.
