Еще один способ запрета междугородной связи заключается в ограничении количества набираемых цифр номера. Практика показывает, что в большинстве случаев максимальное количество цифр номера внутригородской связи не превышает восьми (5-7 значный номер плюс одна цифра ведомственной АТС, чаще всего "9"). Тогда, выход на междугородную связь подразумевает следующую

последовательность набора: "8" + код города (минимум три цифры) + номер вызываемого абонента (минимум пять цифр), что в сумме составляет девять цифр и более. Таким образом, если ограничить номер восемью цифрами, можно застраховать себя от дорогостоящих междугородных и тем более международных разговоров.

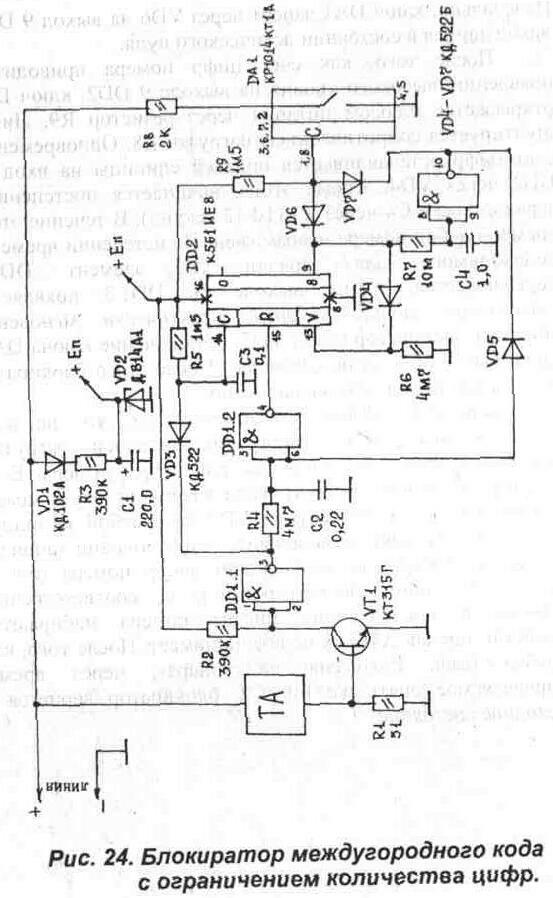

На Рис. 24 приведена принципиальная схема блокиратора с ограничением количества цифр номера.

В состав схемы входят:

• датчик тока—R1,VT1;

• фильтр вызова АТС—R4,C2,DD1.2;

• счетчик — DD2;

• ограничитель времени запрета — R7, С4, DD1.3;

• цепь формирования импульсов счета — VD3, R5,C3;

• ключ—DA1;

• нагрузочное сопротивление — R8;

• цепь питания — VD1, R3, С1, VD2.

Принцип работы схемы заключается в следующем.

В исходном состоянии: счетчик DD2 обнулен, на выходе 3 DD1.1 - "ноль", на выходе 4 DD1.2 - "единица", ключ DA1 закрыт, линия свободна.

При снятии трубки на телефонном аппарате через время, задаваемое R4, С2, счетчик DD2 подготавливается к счету (появляется "ноль" на выходе 4 DD1.2).

При наборе номера на аппарате датчик тока R1 через VT1 синхронно с импульсами набора номера переключает элемент DD 1.1. Сформированные таким образом импульсы поступают на вход 14 DD2. Цепочка R5, СЗ расчитана таким образом, чтобы время заряда СЗ было много больше, чем время разряда СЗ через VD3, поэтому счетчик DD2 осуществляет счет не конкретных импульсов, а группы импульсов, то есть количества цифр набираемого номера.

Изначально, ключ DA1 заперт через VD6 на выход 9 DD2, находящийся в состоянии логического нуля.

После того, как счет цифр номера приводит к появлению высокого уровня на выходе 9 DD2, ключ DA1 открывается плюсом питания через резистор R9. Линия шунтируется сопротивлением нагрузки R8. Одновременно, счет цифр останавливается подачей единицы на вход 13 DD2 через VD4. Кроме этого, начинается постепенный заряд емкости С4 через R7 (10-12 секунд). В течение этого времени набор номера невозможен. По истечении времени, необходимого для зарядки С4, элемент DD1.3 переключается, и на выходе 10 DD1.3 появляется логический "ноль", который практически мгновенно обнуляет блокиратор (диод VD7 - отключение ключа DA1, диод VD5 - обнуление счетчика). После этого блокиратор опять находится в режиме ожидания.

Защитный эффект достигается тем, что на всех междугородных АТС, ввиду их большой загрузки, сокращено время ожидания каждой цифры номера. Если при наборе междугородного кода возникнет пауза между цифрами более 8-10 секунд, АТС дает отбой в линию. Кроме этого, при самовольном подключении абонент может не прекратить дальнейший набор номера (он не знает, что линия зашунтирована), и, соответственно, девятая и последующие цифры номера набираются впустую, так как АТС их не воспринимает. После того, как трубка была положена на аппарат, через время, определяемое опять же R4, С2, блокиратор вернется в исходное состояние.

Для этой схемы характерно, что она допускает большой разброс временных параметров: например, время подготовки счетчика, определяемое R4, С2 (т.н. фильтр вызова АТС) можно смело сократить вдвое. В результате, посылка вызова АТС может быть обработана счетчиком DD2, но будут обрабатываться не импульсы 25 Гц, а группы, т.е. огибающая сигнала вызова. Счетчик каждый раз будет переключаться на одно состояние вниз, а потом (в паузах) обнуляться. Кроме этого, время запрета, определяемое R7, С4, можно смело увеличить в несколько раз, что еще больше затруднит самовольный выход на межгород.

При эксплуатации такого блокиратора те абоненты, которые будут использовать обычные внутригородские номера, должны делать обязательную 2-4 секундную паузу между наборами различных номеров, чтобы исключить возможность включения запрета.
