Прием двухзначного кода в DTMF-форме

Когда телефонная линия позволяет осуществить набор номера в частотной форме (ЧНН или DTMF код), устройство защиты также может быть выполнено в виде DTMF-приемника. Наиболее просто эта задача решается с помощью специализированной микросхемы 1008ВЖ18.

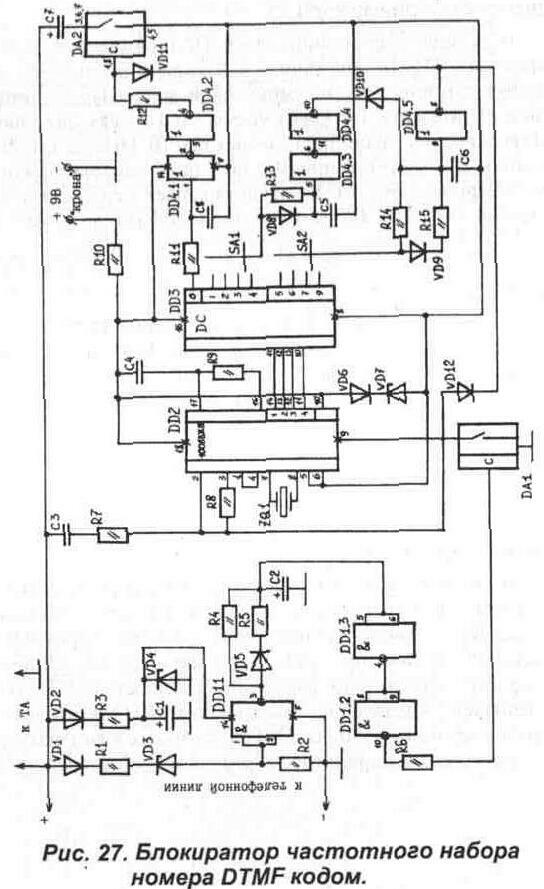

На Рис. 27 приведена принципиальная схема блокиратора частотного набора номера с двухзначным DTMF кодом.

В состав схемы входят:

• датчик напряжения линии — VD 1, R1, VD3, R2,DD1.1;

• узел подготовки приема кода — VD5, R4, R5, C2,DD1.2,DD1.3,DA1;

• DTMF-приемники с дешифратором — DD2, DD3;

• узел приема первой цифры — SA2, R14, R15, VD9, С6, DD4.5;

• узел приема второй цифры — SA1, VD8, R13, С5, DD4.3, DD4.4;

• узел временного включения запрета частотного набора — R11, С8, DD4.1, DD4.2, R12;

• ключ запрета — DA2;

• шунтирующая емкость — С7;

• цепь питания узла подготовки приема кода — VD2,R3,C1,VD4;

• элемент питания (9В) DTMF-приемника и декодера.

Принцип работы схемы заключается в следующем.

Подготовка к приему кода

В исходном состоянии ключ DA1 разомкнут, и все микросхемы DTMF-приемника и декодера отключены от элемента питания 9 В по минусовой цепи. При снятии трубки на аппарате ТА через время -1-1,5 секунды ключ DA1 включается "единицей" с выхода 10 DD1.2. DTMF-приемник DD2 готов к приему двух цифр двухчастотного кода. Цепочка R5, С2 предотвращает срабатывание элементов DD1.2, DD1.3 при приеме посылки вызова с АТС.

Прием кода

Микросхема DD2 осуществляет прием DTMF кода через СЗ, R7. На выходе дешифратора DD3 появляется высокий уровень, соответствующий набранной на тастатуре ТА цифре. Раскодировка первой и второй цифры реализованы аналогично схеме, описанной в предыдущем разделе (устройство защиты с двухзначным импульсным кодом). В случае правильного приема двух цифр кода, диод VD11 блокирует включение ключа защиты DA2.

Временное включение запрета

После приема первой цифры кода на выходе 3 DD3 появляется высокий уровень, и начинается заряд емкости С8 через R11. Приблизительно через 5 секунд, через R12, происходит включение ключа запрета DA2. Линия шунтируется специально расчитанной емкостью С7, что обеспечивает подавление дальнейших DTMF-посылок набора более чем на 20 дБ. Это не позволяет аппаратуре АТС однозначно воспринять номер в частотной форме.

Прием двухзначного кода в DTMF-форме

Таблица 4. Список деталей схемы устройства кодированного доступа к линии двухзначным DTMF-кодом.

Элемент схемы

Номинал

DA1.DA2

1014КТ1А-В

R1

10М

DD1

К561ЛА7

R2

DD2

1008ВЖ18

R3

390К

DD3

К561ИД1

R4

5.6М

DD4

К561ЛН2

R5

ZQ1

3579,5 кГц

R6

1,5М

VD1.VD2

КД102А

R7

100К

VD3,VD4

Д814А1

R8

100К

VD7

КС 147

R9

З00К

VD5,VD6,VD8-VD12

КД522Б

R10

С1

220,0 мкФх 10В

R11

4.7М

С2

1,0 мкФ

R12

1,5М

СЗ.С4

0,1 мкФ

R13

С5,С6,С8

1,ОмкФ

R14

С7

220,0 мкФх 10В

R15

100К


Отключение системы запрета

После того, как трубка будет положена на аппарат, напряжение на С7 будет плавно нарастать до значения 60 В, что, в свою очередь, вызовет переход датчика напряжения DD1.1 в исходное состояние, разряд емкости С2 через R4 и, далее, отключение DA1 (а значит отключение микросхем DD2, DD3, DD4 от источника питания 9 В). Схема переходит в исходное состояние.

Для правильного применения блокиратора

частотного набора необходимо выполнять схожий с предыдущей схемой алгоритм:

• снять трубку ТА, услышать ответ станции 425 Гц;

• выдержать паузу 2-3 секунды;

• набрать код на тастатуре ТА (естественно, аппарат должен быть переключен в режим тонового набора — набора номера в DTMF форме);

• осуществить кратковременный сброс линии и вновь дождаться сигнала ответа станции 425 Гц;

• набрать необходимый номер и установить связь.

Следует учитывать невозможность запитывания микросхемы DD2 от телефонной линии, так как она потребляет более 10 мА, поэтому в схеме применяется два источника питания:

• от линии, для питания DD1 — С1, VD4;

• от элемента 9 В, для питания DD2, DD3, DD4. Данная схема может рассматриваться как модельная для конструирования устройств защиты с DTMF-кодом, а также — как отдельное устройство для избирательной защиты телефонных аппаратов, работающих только в тоновом (DTMF) режиме.
