Составной частью комплекса мероприятий по предотвращению нелегального коммерческого использования телефонных линий является ограничение доступа к ним посторонних лиц. Зачастую, проблема доступа возникает при эксплуатации на одной линии нескольких параллельных телефонных аппаратов. В этом случае кроме обычных неприятных моментов (таких как :

прослушивание разговора, подзвякивание телефона во время набора номера на параллельном аппарате и т.п.) возникает возможность беспрепятственной городской и междугородней связи с любого параллельного аппарата. Если счета на оплату разговоров не персонифицируются, то это позволяет проводить свои личные разговоры за счет предприятия, фирмы и т.д.

Одним из вариантов решения задачи по защите линий является использование совмещенных схем блокираторов параллельного телефона и различных устройств защиты (запрет набора номера, запрет междугородней связи и т.п.).

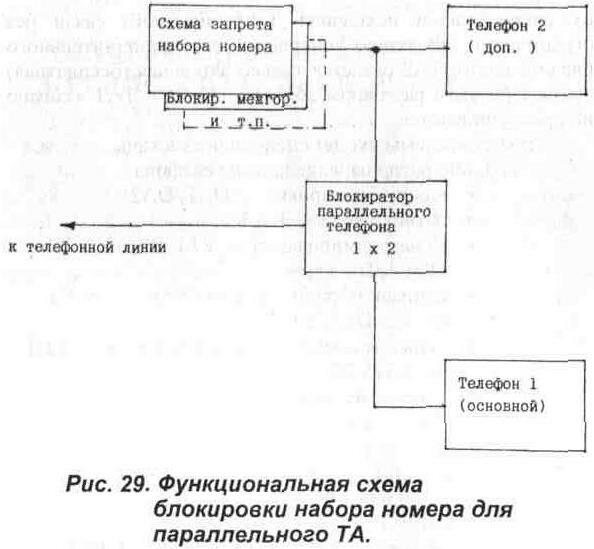

На Рис. 29 приведена функциональная схема блокировки набора номера для параллельного телефонного аппарата.

Особенностью схемы является беспрепятственное прохождение сигнала вызова на оба ТА, подключенных через блокиратор 1х2. При исходящей связи подъем трубки на основном ТА приводит к обесточиванию цепи второго дополнительного телефона, а также схемы блокировки набора номера (в качестве которой может выступать схема защиты любого типа). Такой подход позволяет избирательно подключать устройства защиты на любой ТА.

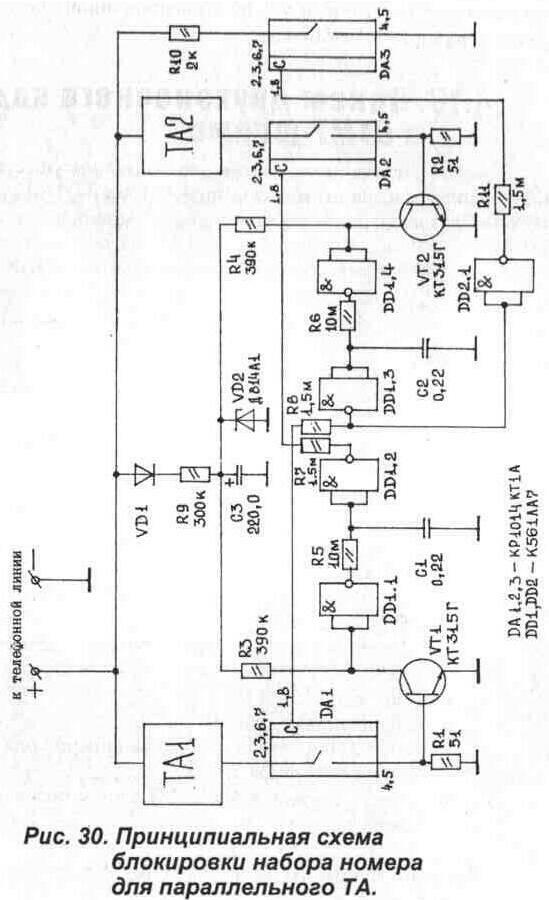

В качестве примера рассмотрим принципиальную схему блокировки (запрета) набора номера для параллельного ТА, приведенную на Рис. 30.

В соответствии с данной схемой основной телефонный аппарат ТА1 обладает возможностью как

входящей, так и исходящей (оплачиваемой) связи без ограничений. В свою очередь, для дополнительного параллельного ТА2 остается только входящая (бесплатная) связь. При этом разговоры абонентов ТА1 и ТА2 взаимно не прослушиваются.

В состав схемы входят следующие каскады.

1) Блокиратор параллельного телефона:

• ключи блокировки—DA1,DA2;

• датчики тока — R1, R2;

• узлы формирования — VT1, R3, VT2, R4, DD1.1.DD1.4;

• цепи фильтрации вызова 25 Гц — R5, С1, R6,C2,DD1.2,DD1.3;

• цепь питания от телефонной линии — VD 1, R9, СЗ, VD2.

2) Телефонные аппараты:

• ТА1—основной;

• ТА2 — дополнительный.

3) Схема запрета набора номера:

• ключ блокировки—DA3;

• нагрузочное сопротивление—R 10;

• цепь включения запрета — DD2.1, R11. Работа схемы происходит следующим образом.

Входящая связь

При поступлении вызова с АТС звонят оба телефонных аппарата ТА1, ТА2, так как ключи DA1, DA2 открыты положительным напряжением, поступающим с выходов DD1.2, DD1.3. Цепи фильтрации вызова R5, С1, R6, С2 не позволяют переключить элементы DD1.2 и DD1.3 с единицы в ноль во время вызова 25 Гц, 100В с АТС. Ключ DA3, соответственно, разомкнут и схема запрета набора номера отключена.

Если трубка была снята на ТА2, ключ DA3 подключает нагрузочное сопротивление R 10 параллельно

линии, что несколько снижает громкость разговора (-10%), но в целом не оказывает серьезного влияния на входящую связь.

При снятии трубки на ТА1 ключи DA3, DA2 разомкнуты, схема запрета и телефон ТА2 выключены и, соответственно, входящая связь для ТА1 остается без изменений.

Исходящая связь с ТА1

Аналогично режиму входящей связи, при снятии трубки на ТА1 схема запрета и телефон ТА2 отключены от линии, поэтому связь для ТА1 проходит без каких-либо ограничений.

Исходящая связь с ТА2

При подъеме трубки на ТА2 элемент DD1.3 переключается в ноль (~ через 1,5-2 с), отключая тем самым ТА1 (DA1) и включая схему запрета номера (DA3, R10). Набор номера для ТА2 становится невозможен.

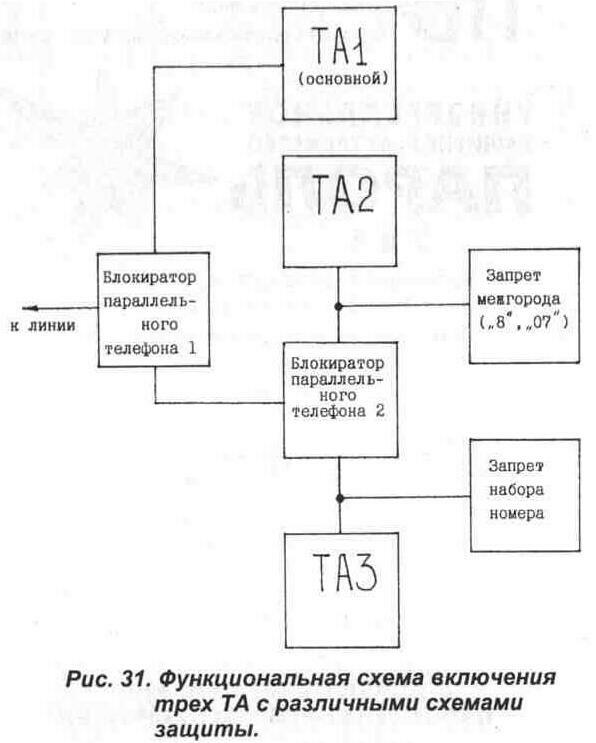

Количество телефонных аппаратов в данной схеме можно увеличить, подключая их в различных точках схемы (например, параллельно входящей линии, параллельно ТА1 или ТА2), получая таким образом различные комбинации функций запрета и разрешения связи для нескольких телефонов. Комбинируя несколько блокираторов параллельного телефона и несколько различных схем защиты, можно получить разветвленные цепочки подключения нескольких ТА с разными приоритетами исходящей связи. На Рис. 31 приведена функциональная схема включения трех ТА с различными схемами защиты.

По этой схеме:

ТА1 — входящая и исходящая связь без ограничений;

ТА2 — запрет исходящей междугородной связи;

ТАЗ — запрет любой исходящей связи, входящая

без ограничений.

Таким образом, совмещение схем блокираторов и защиты является одним из способов реальной технической (активной) защиты линий от самовольного использования.
