1.4.1. Направленные микрофоны

Обычные микрофоны способны регистрировать человеческую речь на расстоянии, не превышающем нескольких десятков метров. Для увеличения дистанции, на которой можно производить прослушивание, практикуют применение направленного микрофона. Другими словами, это устройство собирает звуки только с одного направления, т.е. обладает узкой диаграммой направленности. Такие устройства широко применяются не только в разведке, но и журналистами, охотниками, спасателями и т.д.

Можно выделить два основных типа направленных микрофонов:

с параболическим отражателем; резонансный микрофон.

Микрофон с параболическим отражателем

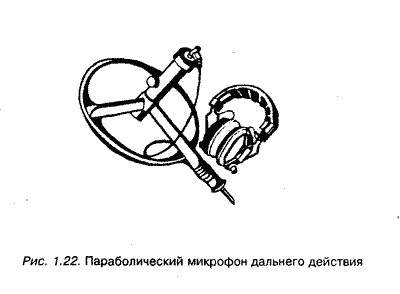

В микрофоне с параболическим отражателем собственно микрофон расположен в фокусе параболического отражателя звука. Направленный параболический микрофон с усилителем АD-9 концентрирует идущие звуки и усиливает их. Прост в обращении и настройке. В комплект входит микрофон, усилитель, кабель и головные телефоны. Электропитание - от батареи 9 В. Выпускаются несколькй моделей. Общим в конструкции всех этих микрофонов является наличие рукоятки пистолетного типа, параболического отражателя диаметром около 40 см и усилителя. Диапазон воспринимаемых частот составляет от 100-250 Гц до 15-18 кГц. Все микрофоны имеют автономное питание и имеют разъемы для подключения к магнитофону. Острая "игольчатая" диаграмма направленности позволяет при отсутствии помех контролировать человеческую речь на расстоянии до 1200 м. В реальных условиях (в условиях города) можно рассчитывать на дальность до 100 м.

Резонансный микрофон

Резонансный микрофон основан на использовании явления резонанса в металлических трубках разной длины. Например, в одной из модификаций такого микрофона используется набор из 37 трубок длиной от 1 до 92 см. Звуковые волны, приходящие к приемнику по осевому направлению, приходят к микрофону в одинаковой фазе, а с боковых направлений (по причине отличной скорости распространения звуковых волн в металле, а также разной длины трубок) - оказываются сдвинутыми по фазе. Так как подобные устройства на рынке практически не представлены, у авторов нет данных о преимуществах резонансных микрофонов.

С точки зрения скрытого контроля звука применение направленных микрофонов затруднено из-за зачастую неприемлемых их габаритов и источников акустических помех. Кроме того, для того, чтобы не быть прослушанным в автомобиле, достаточно просто поднять стекло.

1.4.2. Лазерные микрофоны

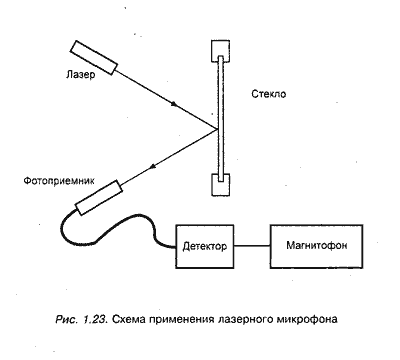

В том случае, если вы подняли стекло в автомобиле или закрыли форточку, может быть использован лазерный микрофон. Первые их образцы были приняты на вооружение американскими спецслужбами еще в 60-е годы. Структурная схема подобного устройства изображена на рис. 1.23.

В качестве примера рассмотрим лазерный микрофон НР-150 фирмы "Hewlett-Packard" с дальностью действия до 1000 м. Он сконструирован на основе гелий-неонового или полупроводникового лазера с длиной волны 0,63 мкм (т.е. в видимом диапазоне;современные устройства используют невидимый ИК диапазон).

Луч лазера, отраженный от стекла помещения, в котором ведутся переговоры, оказывается промодулированным звуковой частотой. Принятый фотоприемником отраженный луч детектируется, звук усиливается и записывается. Приемник и передатчик выполнены раздельно, имеется блок компенсации помех. Вся аппаратура размещена в кейсе и имеет автономное питание. Подобные системы имеют очень высокую стоимость (более 10 тыс.$) и, кроме того, требуют специального обучения персонала и использования компьютерной обработки речи для увеличения дальности.

Существует опытная отечественная система ЛСТ-ЛА2 с дальностью съема менее 100 м и достаточно скромной стоимостью. Следует отметить, что эффективность применения такой системы возрастает с уменьшением освещенности оперативного пространства.

1.4.3. Гидроакустические датчики

Звуковые волны распространяются в воде с очень небольшим затуханием. Гидроакустики ВМФ научились прослушивать шепот в подводных лодках, находящихся на глубине десятков метров. Этот же принцип можно применять, используя жидкость, находящуюся в системах водоснабжения и канализации. Такую информацию можно перехватывать в пределах здания, но радиус прослушивания будет очень сильно зависеть от уровня шумов, особенно в водопроводе.

Предпочтительнее использовать датчик, установленный в батарее отопления. Еще более эффективным будет использование гидроакустического передатчика, установленного в батарее прослушиваемого помещения.

Данных о применении в России подобных устройств в целях коммерческой разведки в настоящее время не имеется.

1.4.4. СВЧ и ИК передатчики

Для повышения скрытности в последние годы стали использовать инфракрасный канал. В качестве передатчика звука от микрофона используется полупроводниковый лазер. В качестве примера рассмотрим устройство ТRМ-1830. Дальность действия днем составляет 150 м, ночью - 400 м, время непрерывной работы - 20 часов. Габариты не превышают 26х22х20 мм. К недостаткам подобной системы можно отнести необходимость прямой видимости между передатчиком и приемником и влияние помех. Самое громкое дело с применением ИК канала - Уотергейт.

Повысить скрытность получения информации можно также с помощью использования канала СВЧ диапазона - более 10 ГГц. Передатчик, выполненный на диоде Ганца, может иметь очень небольшие габариты. В эксперименте, проведенном авторами, обеспечивалась дальность более 100 м. К преимуществам такой системы можно отнести отсутствие помех, простоту и отсутствие в настоящее время эффективных средств контроля. К недостаткам следует отнести необходимость прямой видимости, хотя и в меньшей степени, т.к. СВЧ сигнал может все-таки огибать небольшие препятствия и проходит (с ослаблением) сквозь тонкие диэлектрики, например, шторы на окнах. Данных о применении СВЧ канала в России у авторов не имеется.

1.4.5. Стетоскопы

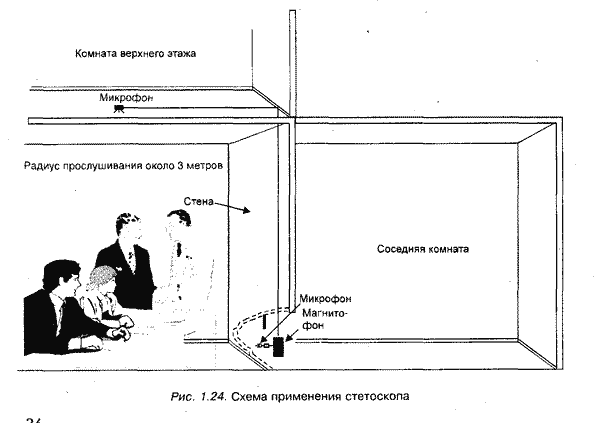

Стетоскоп представлет собой вибродатчик, усилитель и головные телефоны. Схема применения стетоскопа приведена на рис. 1.24.

Вибродатчик специальной мастикой прикрепляется к стене, потолку и т.п. Размеры датчика, на примере устройства DTI, составляют 2.2х0.8 см, диапазон частот - ЗОО-ЗООО Гц, вес - 126 г, коэффициент усиления - 20000.

С помощью подобных устройств можно осуществлять прослушивание разговора через стены толщиной до 1 м. Стетоскоп может оснащаться проводом, радио или другим каналом передачи информации. Основным преимуществом стетоскопа можно считать трудность обнаружения, т.к. он может устанавливаться в соседних помещениях.

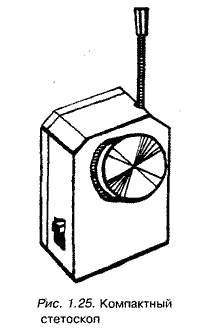

В качестве примера приведем два устройства - SIPE RS и SIPE ОРТО2000, отличающиеся каналом передачи. Микрофон-стетоскоп размером 2хЗ см обеспечивает прослушивание через стены толщиной до 50 см и оконные рамы с двойными стеклами. Мощность передатчика SIPE RS - 20 мВт, дальность - 250 м. Размеры передатчика составляют 44х32х14 мм, масса - 41 г, время непрерывной работы - 90 часов. ИК система SIPE ОРТО 2000 обеспечивает радиус действия 500 м и имеет широкую диаграмму направленности. Существуют стетоскопы, в которых чувствительный элемент, усилитель и радиопередатчик объединены в одном корпусе. Имеющий очень небольшие габариты, радиостетоскоп достаточно прикрепить с помощью специальной липкой массы к стене, полу или потолку в соседнем помещении. В качестве примера такого стетоскопа на рис. 1.25 изображен стетоскоп АД-50.

Этот компактный стетоскоп позволяет не только прослушивать разговоры через стены, оконные рамы, двери, но и передавать информацию по радиоканаду. Имеет высокую чувствительность и обеспечивает хорошую разборчивость речевого сигнала. Рабочая частота составляет 470 МГц. Дальность передачи - до 100 м. Время непрерывной работы - 24 ч, размеры - 40х23 мм Большинством специалистов прогнозируется постоянный рост случаев применения стетоскопов, что прежде всего объясняется удобством применения подобной техники, а также тем, что их чрезвычайно трудно обнаружить.
