Системы и устройства видеоконтроля

1.5.1. Общие сведения

Системы и устройства видеоконтроля получили мощный импульс своего развития в связи с созданием миниатюрных видеокамер и видеомагнитофонов. Если история применения фотокамер в разведке насчитывает 90-100 лет, то применение видеотехники сдерживалось неприемлемыми ее весогабаритными характеристиками. В настоящее время габаpиты видеокамер (без видеомагнитофонов) часто могут быть меньше самых миниатюрных фотокамер. Между тем, применение видеотехники в коммерческой разведке часто дает преимущества, недостижимые с помощью фото- и кинотехники. Прежде всего это то, что с помощью видеотехники легко осуществить запись, передачу на большие расстояния и оперативный анализ зрительной и звуковой информации в реальном масштабе времени.

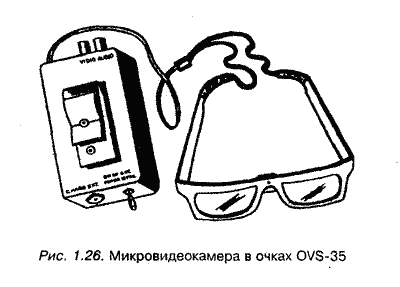

Достижения миниатюризации в видеотехнике продемонстрированы на рис. 1.26.

Системы и устройства видеоконтроля

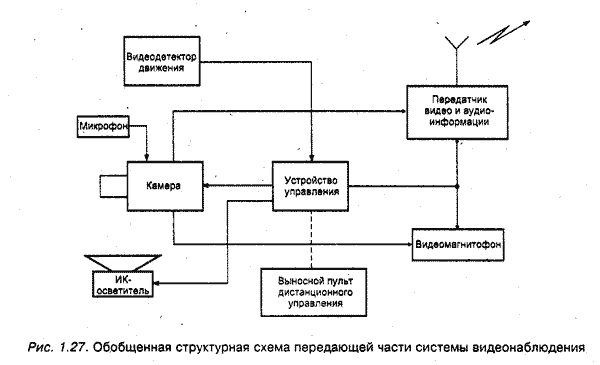

Обобщенная структурная схема передающей части системы видеонаблюдения изображена на рис. 1.27.

Системы и устройства видеоконтроля

В упрощенном виде система видеонаблюдения состоит из видеокамеры, видеомагнитофона и (или) передатчика.

1.5.2. Микровидеокамеры

Предлагаемые к реализации и имеющие приемлемые характеристики для целей коммерческой разведки видеокамеры имеют, в основном, импортное происхождение. Отечественные камеры по габаритным характеристикам пригодны пока только для систем видеоконтроля (служебные помещения, видеодомофоны, магазины и т.д.).

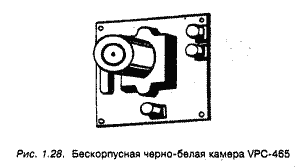

Остановимся более подробно на характеристиках некоторых конкретных моделей камер зарубежного производства. Наибольший интерес в данном случае представляет описание бескорпусных видеокамер. На рис. 1.28 изображена бескорпусная черно-белая микровидеокамера.

Системы и устройства видеоконтроля

Объектив и электронная схема управления размещаются на одной плате размером 4.2х4.2 см. Стандартный объектив имеет фокусное расстояние 3,6 мм. С этим объективом камера имеет габариты 4.2х4.2х2.1 см и угол обзора 92°. С точечным объективом габариты составляют 4.2х4.2х1.2 см, угол обзора - 88°.

Независимо от типа объектива, камера имеет следующие характеристики: минимальная освещенность - 0,4 лк, разрешение - 380 линий, питание - 12 В, вес - 12 г.

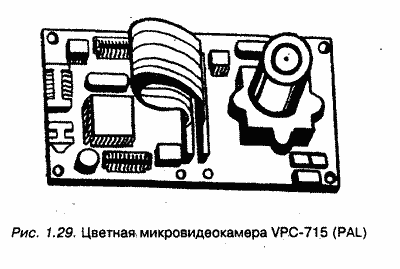

На рис. 1.29 изображена цветная микровидеокамера VPC-715 (PAL).

Системы и устройства видеоконтроля

Стандартный объектив имеет фокусное расстояние 5,6 мм, угол обзора 56°, разрешение: PAL - 512(H)x582(V). Камера может работать при освещенности до 2,5 лк. Габариты 4.2х8.4хЗ.0 см со стандартным и 4,2х8,4х1,2 см с точечным объективами. Вес - 30 г.

Эти и им подобные камеры могут монтироваться как вместе с объективом, так и с вынесенным объективом. Маскировка может быть самой различной: в розетках электропитания, радиоприемниках, настенных и настольных часах, одежде, очках, датчиках пожарной сигнализации, приборах освещения и т.д.

Мы не приводим рисунки этих видеокамер по той простой причине, что они по внешнему виду ничем не отличаются от обычных.

Видеокамеры могут снабжаться различными сменными объективами. Нужно иметь в виду, что некоторые материалы, применяемые для маскировки объектов (типа "черное стекло"), пропускают только небольшую часть спектра и могут успешно работать при солнечном освещении, при освещении ИК прожектором или обычными лампами накаливания, но их применение невозможно при освещении объекта люминесцентными или галогеновыми лампами.

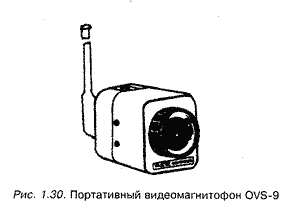

Представляет интерес описание видеокамеры с передатчиком. Например, это может быть OVS-25-5, изображенная на рис. 1.30. Разрешение этой камеры - 380 линий. Чувствительность - 0,5 лк, объектив с фокусным расстоянием 1,6 мм и автоматической регулировкой диафрагмы. Встроенный передатчик работает в диапазоне 400-500 МГц и имеет мощность 40 мВт. Питание внешнее 12 В, потребляемый ток - 120 мА. Габариты - 3,8х4,5х5,9 см, вес - 120 гр.

Системы и устройства видеоконтроля

1.5.3. Устройства дистанционного управления, видеодетектор движения

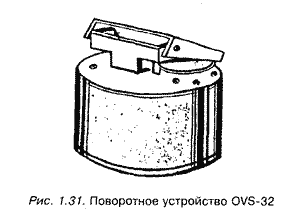

Устройство управления служит для наведения камеры на заданный объект, включения-выключения передатчика, видеомагнитофона, инфракрасного осветителя. В самом простом случае это устройство задает скорость и угол сканирования. В качестве примера на рис. 1.31 изображено поворотное устройство OVS-32, управление которым осуществляется с помощью выносного пульта.

Системы и устройства видеоконтроля

Специальное поворотное устройство для видеокамер имеет следующие возможности:

Угол поворота автоматического сканирования составляет 180° или задается с помощью пульта управления. Плавная и бесшумная работа поворотного механизма. Возможность крепления на стене с помощью специального кронштейна.

Максимальная нагрузка - 7 кг, габаритные размеры - 146х124 мм, вес - 1,4 кг.

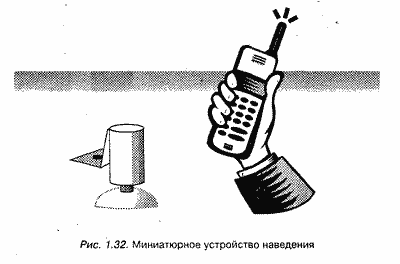

Для миниатюрных камер можно применить, например, устройство РТИ-II, имеющее габариты 6.5хЗ.3 см. Такое устройство изображено на рис. 1.32.

Системы и устройства видеоконтроля

Миниатюрный прибор наведения применяется в помещении. Максимальная нагрузка - не более одного фунта. Предназначен для использования с камерами типа Watec, имеет цилиндрический корпус, угол горизонтального вращения - 350°, скорость вращения регулируется. Угол наклона - 180°, скорость также регулируется. Напряжение питания - 12 В постоянного тока (60 мА).

Более сложные устройства дистанционного управления имеют функции дистанционного включения (например, через нормально-разомкнутое реле). Включение может осуществляться посредством таймера, выключателя беспроводного активатора (например, с использованием радиоканала), дверных контактов, а также детектора движения. В качестве примера такого управляющего устройства можно привести изделие N 92444 производства США. Процессор данного устройства программируется в режиме таймера, ручного управления или дежурном режиме. Имеет генератор времени и даты для фиксации момента совершения записи происшествия, а также позволяет запрограммировать титры из двух строк по 20 знаков. Габариты - 14х18х4 см.

Видеодетектор движения служит для активизации аппаратуры при изменении положения на наблюдаемом объекте.

В качестве примера такого устройства опишем модель N 94501. Этот детектор имеет регулируемую чувствительность, исключает ложные срабатывания при изменении освещенности, возможна автоматическая настройка. Размер изображения регулируется от 5 до 90% от объекта наблюдения, имеется выход для подачи сигнала тревоги.

1.5.4. Инфракрасные осветители

Применение ИК осветителей бывает необходимо при работе в условиях недостаточной видимости, а также в том случае, если для маскировки объектива видеокамеры применены непрозрачные в видимом диапазоне материалы. Инфракрасные осветители могут выпускаться либо отдельно, либо совмещенными с видеокамерами. В качестве примера совмещенного с камерой ИК осветителя можно привести изделие фирмы SANYO - VDC-9212. Эта черно-белая видеокамера может работать в полной темноте. Разрешение - 400 линий, габариты - 10х5 см. Отдельно выполненный ИК осветитель N 91101, использует излучающий элемент на основе галиево-алюминиевого арсенида (GaALAs) со спектром излучения в районе 880 нм, помещенный в алюминиевый корпус. Потребляемый ток - 600 мА. Габариты - 10х5х4.5 см.

1.5.5. Миниатюрные видеомагнитофоны

Самым распространенным режимом видеонаблюдения является режим с одновременной записью на видеомагнитофон. Наиболее широка для этих целей применяются видеомагнитофоны, рассчитанные на работу с 8 мм видеокассетой. Видеомагнитофоны имеют, как правило, функцию дистанционного управления, звук записывается в режиме стерео.

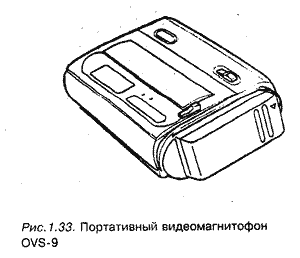

Некоторые модели снабжены видеомонитором. Приведем характеристики некоторых моделей таких видеомагнитофонов. OVS-9 имеет две скорости записи, время записи - до 5 часов. Питание осуществляется от встроенного аккумулятора или внешнего источника питания напряжением 7,5 В. Потребляемая мощность - 4 Вт, габариты - 148х130х62 мм, вес - 670г(рис.1.33).

Системы и устройства видеоконтроля

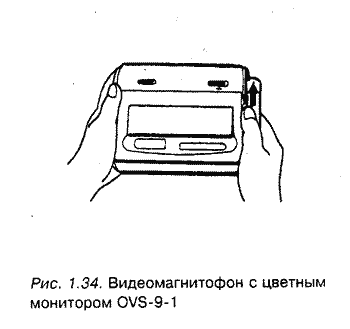

Модель OVS-9-1 (рис. 1.34) представляет собой видеомагнитофон OVS-9 со встроенным цветным плоским монитором. Монитор удобен при монтаже и настройке скрытых видеокамер, а также для контроля действующих видеосистем и просмотра снятого видеоматериала. Габариты - 150х135х70 мм, вес - 700 г.

Системы и устройства видеоконтроля

1.5.6. Беспроводные линии передачи и приема видеоинформации

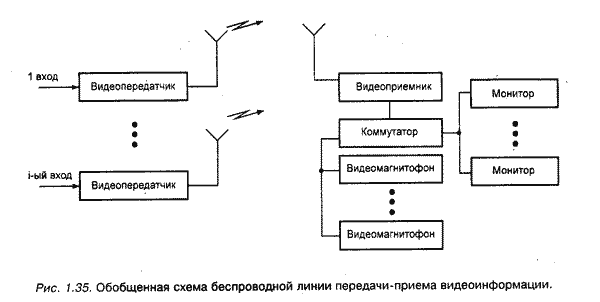

Обобщенная схема беспроводной линии передачи и приема видеоинформации представлена на рис. 1.35.

Системы и устройства видеоконтроля

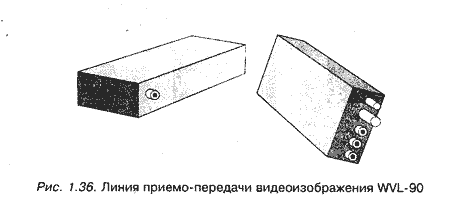

На рис. 1.36 изображены блоки приемника и передатчика линии передачи-приема видеоизображения и звука модели WVL-90.

Системы и устройства видеоконтроля

Рабочая частота комплекта составляет от 904 до 928 МГц. Линия в сосотоянни передавать цветное или черно-белое изображение на расстояние от 300 до 900 м, в зависимости от типа используемой антенны (встроенная плоская антенна или внешняя антенна высокого усиления типа WVLA-902), отношение сигнал/шум не менее 45 дБ. Питание от внешнего источника питания - 10-25 В, потребляемый ток передатчика - не менее 50 мА, приемника - не менее 20 мА. Габариты передатчика - 23х6.Зх9.5 см, приемника - 23х70х12 см.

Коммутатор применяется в случае работы одновременно с несколькими видеосигналами. Он передает сигнал одновременно на видеомагнитофон и (или) монитор. Например, коммутатор модели OVS-31 позволяет выводить на монитор сигналы от 4 до 12 видеокамер. Время показа сигнала регулируемое - от 1 до 20 с. Возможно исключение любой камеры из режима просмотра. Питание от сети, габариты - 6,Ох26,5х24,0 см, - вес 3,3 кг. Характеристики одного из мониторов, используемого в подобных линиях, рассмотрим на примере изделия OVS-27. Разрешение - 850 линий, экран с диагональю 25 см, встроенный динамик, частота горизонтальной развертки - 15,625 Гц (15,750 Гц), частота вертикальной развертки 50 Гц (60 Гц), электропитание от сети, амплитуда входного видео@ сигнала - до 2 В, потребляемая мощность - 30 Вт, габариты - 235х220х250 мм, вес - 6,2 кг.
