Маркировка конденсаторов и резисторов

Для малогабаритных конденсаторов и резисторов кроме полной маркировки часто используют кодированное обозначение, которое состоит из букв и цифр, определяющих для конденсаторов: ТКЕ, номинальную емкость, допустимое отклонение емкости от номинала, рабочее напряжение (рис. 8.1) для резисторов: номинал сопротивления, допуск отклонения сопротивления от номинала (рис. 8.2).

Примеры маркировки номиналов конденсаторов и сопротивлений даны в таблице 8.1. На самих конденсаторах могут использоваться русские и латинские буквы для обозначения множителя величины:

П или р — пикофарады (10^(-12) Ф); Н или n — нанофарады (10^(-9) Ф);

М или (J,— микрофарады (10^(-6) Ф); И или m —миллифарады(10^(-3) Ф);

Ф или F — фарады.

Эти буквы используются в качестве запятых при указании дробных значений емкости, например: ЗНЗ или ЗnЗ — 3300 пФ (в резисторах аналогично).

Воспользовавшись таблицами 8.2...8.4, можно определить ТКЕ, допуск и максимальное рабочее напряжение для конденсаторов.

В таблице 8.5 приведен буквенный код для определения допуска отклонения номинала резистора. В скобках даны старые кодовые обозначения, использовавшиеся до 1980 года.

Маркировка конденсаторов и резисторов

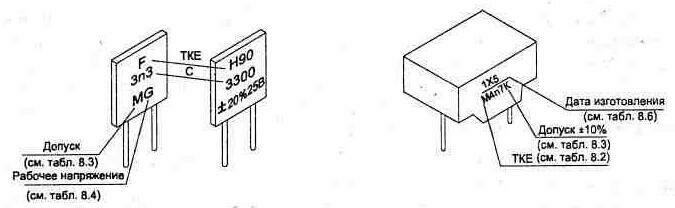

Рис. 8.1. Примеры кодового и полного обозначения номиналов конденсаторов

Маркировка конденсаторов и резисторов

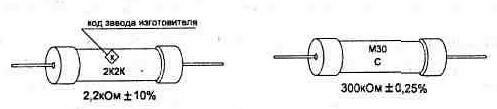

Рис. 8.2. Примеры маркировки резисторов

Таблица 8.1

Полное обозначение

Сокращенное обозначение

Единицы измерения

Обозн. един. измер.

Предел. номинал емкости, сопротив.

Пример обозн. на схеме

Пример обозн. на детали

Предел. Номинал емкости, сопротив.

Обозн. един. измер.

Единицы измерения

к

о

н

д

е

н

с

а

т

о

р

ы

ПИКОФАРАДЫ

пф

до 9100

1,5

1р5

до 91

Р или П

ПИКОФАРАДЫ

15

15П

150

Н15

от 0,1 до 91

n или Н

НАНОФАРАДЫ

1500

1Н5

МИКРОФАРАДЫ

мкф

от 0,01 и выше

0,015 мк

15Н

0,15 мк

М15 m15

от 0,1 и выше

m или М

МИКРОФАРАДЫ

1.5

1М5

15 мк

15М

100

100М

ОМЫ

Ом

до 999,9

0,47

Е47 R47

до 99,9

Е или R

ОМЫ

р

е

з

и

с

т

о

р

ы

4,7

4Е7 4R7

47

47Е

470

470R К47

КИЛООМЫ

кОм

до 999,9

от 0,1 до 99,9

К

КИЛООМЫ

4,7 к

4К7

47 к

47К

МЕГООМЫ

МОм

до 999,9

470К

470к М47

от 0,1 до 99,9

М

МЕГООМЫ

4,7 М

4М7

47 М

47М

ГИГАОМЫ

10м

до 999,9

470 М

G47

от 0,1 до 99,9

G

ГИГАОМЫ

4,7 Г

4G7

47 Г

47G

ГЕРАОМЫ

ТОм

1,0

470 Г

Т47

до 1,0

Т

ТЕРАОМЫ

1,0 Т

1ТО

Таблица 8.2

Обозначение ТКЕ конденсаторов

Полное обозначение группы ТКЕ

Вид маркировки

Буква кода

Цвет корпуса или цвет первого марк. знака

П210

-

синий

П100

А

синий

П60

G

синий

П33

N

серый

МП0

С

голубой

М33

Н

голубой

М47

М

голубой

М75

L

голубой

М150

Р

красный

М220

R

красный

М330

S

красный

М470

Т

красный

М750

V

красный

М1500

U

зеленый

М2200

K

зеленый

М3300

Y

зеленый

Н10

В

оранжевый

Н30

D

оранжевый

Н50

Х

оранжевый

Н70

Е

оранжевый

Н90

F

оранжевый

Примечание: Если цвет корпуса совпадает с цветом первого маркировочного знака, первый маркировочный знак не ставят.

Таблица 8.3

Допустимое отклонение емкости от номинала

Допуск,%

Буквенное обозначение

Допуск, %

Буквенное обозначение

±0,001

Е

±2,0

5(Л)

±0,002

L

±5,0

I (И)

±0,005

R

±10

К (С)

±0,01

Р

±20

М(В)

±0,02

U

±30

N(Ф)

±0,05

Х

-10+30

Q

±0,1

В (Ж)

-10+50

Т(Э)

±0,25

С (У)

-10+100

Y(Ю)

±0,5

D(Д)

-20 +50

S(Б)

±1,0

F(P)

-20 +80

Z (А)

Таблица 8.5

Допустимое отклонение номинала резистора

Допуск, %

Код

±0,1

В (Ж)

±0,25

С (У)

±0,5

D(Д)

±1

F(P)

±2

G(Л)

±5

I(И)

±10

К (С)

±20

N(В)

±40

-

Таблица 8.4

Рабочее напряжение конденсаторов

Напр., В

Код

1

I

1,6

R

2,5

М

3,2

А

4,0

С

6,3

В

10

D

16

Е

20

F

25

G

32

Н

40

S

50

J

63

К

80

L

100

N

125

Р

160

Q

200

Z

250

W

315

Х

350

T

400

Y

450

U

500

V

В последние годы на радиодетали часто наносят кодированное обозначение даты изготовления. Эти обозначения располагаются после основного кода и могут состоять либо из двух букв латинского алфавита, либо из одной такой буквы и арабской цифры. Условные обозначения, присвоенные годам, приведены в таблице 8.6, код месяца (второй знак в обозначении на элементе) даны в таблице 8.7. Эти же коды используются и на других деталях, например микросхемах.

Таблица 8.6

Год

Код

1983

R

1984

S

1985

Т

1986

U

1987

V

1988

w

Год

Код

1989

X

1990

A

1991

В

1992

С

1993

D

1994

Е

Год

Код

1995

F

1996

Н

1997

J

1998

К

1999

L

2000

N

Таблица 8.7

Месяц

Код

Январь

1

Февраль

2

Март

3

Апрель

4

Май

5

Июнь

6

Июль

7

Август

8

Сентябрь

9

Октябрь

0

Ноябрь

N

Декабрь

D
