Одним из основных
параметров высокочастотного кабеля
является волновое сопротивление. Обычным
омметром его не измерить — для этого нужен
специальный прибор. Сам кабель (отечественного
производства) не имеет маркировки и если вы
не знаете его тип, то, воспользовавшись
штангенциркулем, легко сможете определить
волновое сопротивление с помощью несложных
вычислений.
Для этого нужно снять
внешнюю защитную оболочку с конца кабеля,
завернуть оплетку и измерить диаметр
внутренней полиэтиленовой изоляции. Затем
снять изоляцию и измерить диаметр
центральной жилы. После этого результат
первого измерения разделим на результат
второго: при полученном отношении примерно
3,3...3,7 волновое сопротивление кабеля
составит 50 Ом, при отношении 6,5...6,9 —
составляет 75 Ом.
Вторым важным параметром
является удельное затухание. Эта величина
характеризует потери уровня сигнала при
его прохождении через один метр кабеля и
позволяет сравнивать кабели разных марок.
Затухание тем больше, чем
больше длина кабеля и чем больше частота
сигнала. Удельное затухание измеряется в
децибелах на метр (дБ/м) и приводится в
справочниках в виде таблиц или графиков.

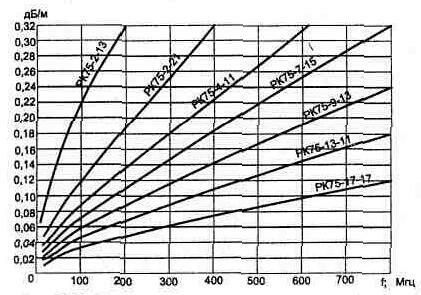

Рис.
7.11. Удельное затухание коаксиальных
кабелей
На рис. 7.11 приведены
зависимости удельного затухания
коаксиальных кабелей разных марок от
частоты. Пользуясь ими, можно подсчитать
затухание сигнала в кабеле, при известной
его длине, на любой частоте.
Обозначение коаксиального
кабеля состоит из букв и трех чисел: буквы
РК обозначают радиочастотный коаксиальный
кабель, первое число показывает волновое
сопротивление кабеля в омах, второе —
округленный внутренний диаметр оплетки в
миллиметрах, третье — номер разработки. Из
графика видно, что удельное затухание
зависит от толщины кабеля: чем он толще, тем
удельное затухание меньше.
Зная длину кабеля,
воспользовавшись таблицей 7.2, можно
перевести затухание из децибелов в
относительное ослабление уровня сигнала на
выходе.
Таблица 7.2
ДБ
|
0,5
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
Рвых/ Рвх
|
0,94
|
0,79
|
0,63
|
0,5
|
0,4
|
0,32
|
0,25
|
0,2
|
0,16
|
0,13
|
0,1
|
Для практического
определения волнового сопротивления любой
неизвестной линии передачи, от
коаксиального кабеля до пары скрученных
проводов, можно также воспользоваться
измерителем индуктивности и емкости.
Волновое сопротивление
линии с малыми потерями определяется по
формуле:
где
Z — волновое сопротивление
(Ом); L — индуктивность
закороченной линии (Гн); С
— емкость разомкнутой линии (Ф).
Для расчета необходимо
выполнить измерение индуктивности
закороченного куска линии длиной 1...5 м, а
затем измерить емкость разомкнутого на
конце куска. При меньшей или большей длине
отрезка линии погрешность измерения
увеличивается.
Например, волновое
сопротивление сетевых шнуров питания лежит
в пределах 30...60 Ом, большинства
экранированных микрофонных шнуров — 40...70
Ом, телефонной пары — 70...100 Ом.
