Укороченный полуволновый вибратор на Си-Би

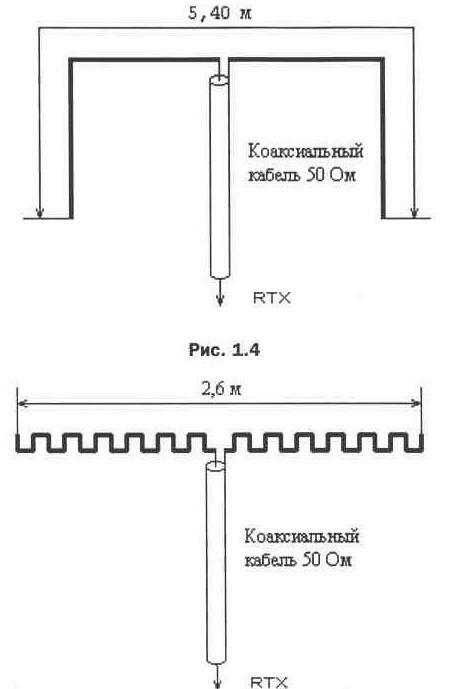

В некоторых случаях из-за нехватки места установить полноразмерный полуволновый вибратор затруднительно. В этом случае можно использовать различные приемы геометрического укорочения антенны. При этом электрическая длина должна оставаться равной половине длины волны. Если место ограничено только в горизонтальном направлении, то можно поступить так, как показано на рис. 1.4. Часть вибратора изгибается вниз под прямым углом. В зависимости от соотношения горизонтальной и вертикальной частей меняется усиление антенны и ее входное сопротивление. Эти параметры изменяются относительно мало при увеличении вертикальной части вибраторов от 0 до 1/8 длины волны. При равенстве горизонтальной и вертикальной частей (как изображено на рис. 1.4) усиление уменьшается примерно на 1 дБ, а входное сопротивление — до величины около 50 Ом, что позволяет питать такую антенну непосредственно 50-омным кабелем. Дальнейшее уменьшение горизонтальной части и, соответственно, увеличение вертикальной приводит к резкому снижению коэффициента усиления и входного сопротивления. Благодаря наличию горизонтальных и вертикальных участков вибраторов антенна принимает (и излучает, конечно) электромагнитные волны как горизонтальной, так и вертикальной поляризации. Однако вертикальная составляющая выражена значительно слабее.

Укороченный полуволновый вибратор

Рис. 1.5

Для уменьшения геометрических размеров можно использовать проводник, изогнутый в виде меандра, как это показано на рис. 1.5.
Сжимая или растягивая его, можно добиться резонанса антенны на требуемой частоте. Шаг меандра составляет 15 см, однако этот параметр некритичен. Вместо меандра можно использовать проводник с треугольными изгибами или спираль. Необходимую длину вибраторов можно определить экспериментально. За отправную точку можно положить, что длина "распрямленного" проводника должна быть около 2,75 метра для каждого плеча разрезного вибратора.

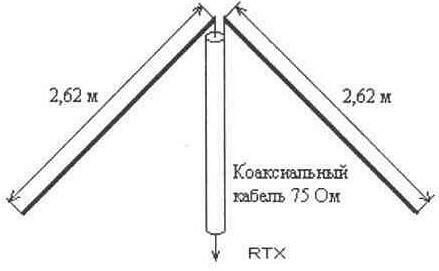

При установке одной мачты и использовании гибкого провода в качестве вибраторов удобна конструкция антенны изображенная на рис.1.6.

Укороченный полуволновый вибратор

Рис. 1.6

В радиолюбительской литературе эта антенна называется "Inverted Vee", так как напоминает перевернутую латинскую букву V. Входное сопротивление и коэффициент усиления зависят от величины угла между плечами диполя, а также от высоты подвеса. Чем ближе концы диполя к земле, тем меньше входное сопротивление и усиление антенны. При высоте подвеса центральной части больше половины длины волны и угле между плечами диполя около 90 градусов сопротивление составляет примерно 50 Ом.
