Во многих офисах и квартирах телефонные аппараты подключают параллельно к одной линии. Поэтому разговор между двумя абонентами легко может прослушать и третий. Чтобы исключить такую возможность, используют устройство, обычно именуемое блокиратором. Схема блокиратора приведена на рис.1.

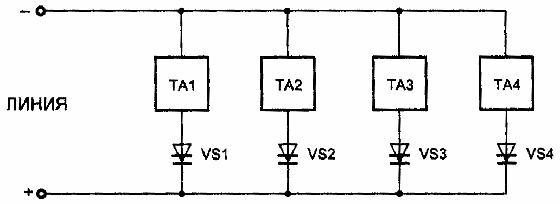

Рис.1 Блокиратор на динисторах

Принцип действия схемы предельно прост. Допустим, что снята трубка с телефонного аппарата ТА2. В цепи задействованного аппарата ТА2 напряжение линии 60 В пробивает динистор VS2 типа КН102А и оно падает до 5-15 В. Этого напряжения недостаточно для пробоя динисторов VS1, VS3 или VS4 в цепях параллельных аппаратов. Последние оказываются практически отключенными от линии очень большим сопротивлением закрытых динисторов. Это будет продолжаться до тех пор, пока первый из снявших трубку (в нашем случае ТА2) не положит ее на рычаги. Эта же схема позволит избавиться и от такого недостатка, связанного с параллельным включением аппаратов, как "подзванивание" их при наборе номера.
Устройство не нуждается в настройке. При подключении необходимо соблюдать полярность напряжения питания.
