Приемник работает в диапазоне 64-108 МГц и имеет чувствительность не хуже 5 мкВ/м. Номинальное напряжение питания - 3 В. Весь высокочастотный тракт, включая ЧМ детектор, УВЧ и гетеродин, собран на одной специализированной микросхеме DA1 типаК174ХА34. Эта микросхема представляет собой УВЧ смеситель, гетеродин, УПЧ, усилитель-ограничитель, ЧМ детектор, системы шумопонижения и сжатия девиации частоты, которая позволяет использовать низкую промежуточную частоту - 60-80 кГц.

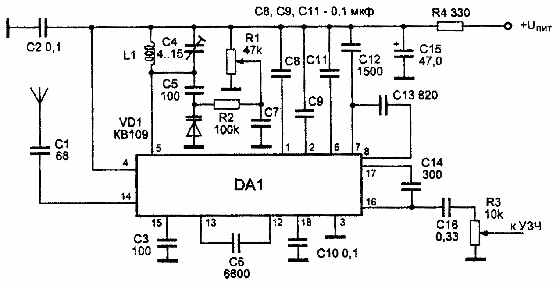

Рис.1 Радиоприемник УКВ с ЧМ с низковольтным питанием

Сигнал с антенны поступает на УВЧ через конденсатор С1. Частоту настройки гетеродина определяют элементы L1, С4, С5, VD1. Настройка на станции осуществляется резистором R1, изменяющим напряжение на варикапе VD1 типа KB 109.
В качестве ФПЧ используются активные RC-фильтры на операционных усилителях, внешними элементами которых являются конденсаторы С6, С8, С9, С11, С 12 и С13. Сигнал звуковой частоты через конденсатор С16 поступает на регулятор громкости - резистор R3. УЗЧ приемника может быть любым, в том числе и на микросхеме К174ХА10. Постоянные резисторы типа МЛТ-0,125. Катушка L1 - бескаркасная, с внутренним диаметром 3 мм. Она имеет 7 витков провода ПЭВ.0,31. Настройка заключается в укладке диапазона подстройкой конденсатора С4.

Андрианов В.И., Бородин В.А., Соколов А.В. "Шпионские штучки и устройства для защиты объектов и информации", 1996 г., стр.105
