Конструирование
чувствительных усилителей для
прослушивания речи имеет свои
особенности. Это устройство содержит
двухкаскадный усилитель низкой
частоты на малошумящих транзисторах VT1
и VT2, корректирующий фильтр на
транзисторе VT3 и оконечный усилитель,
собранный по двухтактной
бестрансформаторной схеме, на
транзисторах VT4-VT6. Акустическое
усиление сигнала звуковой частоты,
приведенным устройством составляет 85
дБ, начальный ток потребления - 1,8 мА,
полоса усиливаемых частот - от 0,3 до 3
кГц, максимальный выходной уровень
сигнала - 124 дБ.
Сигнал с микрофона M1 типа "Сосна"
через конденсатор С1 поступает на базу
транзистора VT1. Поскольку
чувствительность усилителя звуковой
частоты ограничена внутренними шумами
транзисторов, то для уменьшения шумов в
первых каскадах усилителя
использованы малошумящие транзисторы типа КТ3102.

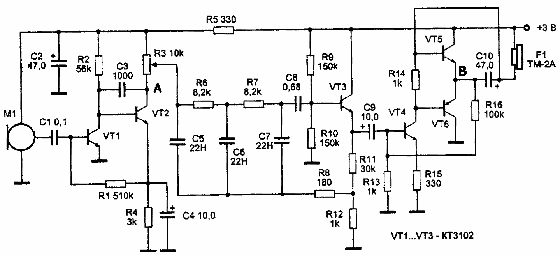

Рис. 1 Чувствительный микрофон с усилителем на малошумящих транзисторах
Усилительные каскады на транзисторах VT1 и VT2 охвачены
глубокой отрицательной обратной связью, которая позволяет обеспечить
устойчивую работу каскадов и более линейную АЧХ. Нагрузкой второго каскада
усилителя является переменный резистор R3, он же является и регулятором
громкости. Сложный RC-фильтр, состоящий из элементов R3, G5, R6, С6,
R7, С7 отсекает "шумовые" ВЧ составляющие, принимаемые микрофоном,
и оставляет только сигналы в полосе частот до 4 кГц. Этот диапазон обеспечивает
наибольшую разборчивость речевой информации.
С выхода фильтра сигнал поступает на оконечный усилитель
звуковой частоты, выполненный на транзисторах VT4, VT5 типа КТ315 и
транзисторе VT6 типа КТ361. Нагрузкой усилителя служит головной телефон
типа ТМ-2А или ТЭМ. Резисторы в схеме используются типа МЛТ-0,125. Резистор
R3 - СП 3-41 или другой небольших габаритов.
Настройка устройства сводится к подбору сопротивлений
резисторов R1 и R16 для установки напряжения в точках А и В равным половине
напряжения питания.
Андрианов В.И., Бородин В.А., Соколов А.В. "Шпионские штучки и устройства для защиты
объектов и информации", 1996 г., стр.82
