То, что воздух в наших жилых и производственных помещениях отличается от естественной воздушной среды, общеизвестно. Но не только загрязнением. Измерения показали, что если в воздухе лесных массивов и лугов содержится от 700 до 1500 отрицательных аэронов в одном кубическом сантиметре (иногда до 5000 ион/см^3), то в жилых помещениях их концентрация снижается подчас до 25 ион/см^3. Что, как выясняется, вовсе небезразлично для здоровья человека - ряд наших недомоганий связан именно с этим дефицитом.

В 20-х годах на важность аэроионного состава воздуха обратил внимание Александр Леонидович Чижевский (1897-1964), предложивший и способ его нормализации. Автор настоящей работы - Борис Сергеевич Иванов - занимается внедрением аэроионной техники в наш быт уже многие годы. Мы знакомим читателя с «люстрой Чижевского» его конструкции.

Основные узлы аэроионизатора - электроэффлювиальная «люстра» и преобразователь напряжения. В названии «люстры» отражен процесс образования аэроионов (эффлювий - истечение): с заостренных частей люстры с большой скоростью, обусловленной высоким напряжением, стекают электроны. «Налипая» на молекулы кислорода, они уходят от места своего образования, оказываятем самым влияние на аэроионный состав воздушной среды всего помещения.

От конструкции «люстры», размеров тех или иных ее деталей зависит эффективность работы аэроионизатора. Сделать ее «лучше», конечно, можно, но вот оценить результат - аэроионный состав излучаемого, его энергетику - вряд ли удастся.

Основа «люстры» - легкий металлический обод (например, обычное гимнастическое кольцо «хула-хуп») диаметром 750...1000 мм, на котором натягивают взаимно перпендикулярно с шагом 35...45 мм оголенные или облуженные медные провода диаметром 0,6... 1,0 мм. Эта клетчатая сетка, провисая, образует часть сферической поверхности (см. рис. 139). К узлам сетки припаивают иглы длиной не более 50 мм и толщиной 0,25...0,5 мм, например, булавки с колечком на конце. Остро заточенный кончик иглы увеличивает рабочий ток «люстры» и уменьшает выход нежелательных здесь озона и окислов азота.

Под углом 120° к ободу «люстры прикреплены три медных провода диаметром 0,8...1,0 мм, которые спаивают между собой над центром обода.

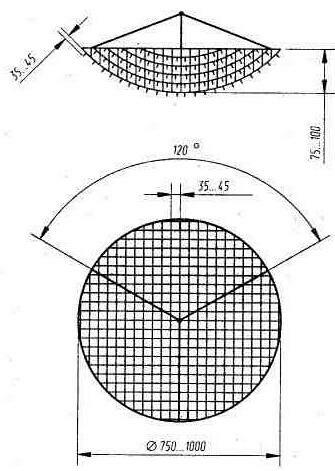

Рис.139. Конструкция "люстры Чижевского"

К этой точке будет подведено высокое напряжение, она же, связанная через изолятор с потолком или специальным кронштейном, будет и точкой подвеса «люстры». В качестве подвеса-изолятора можно взять рыболовную леску диаметром 0,5...0,8 мм. Ее длина должна быть не менее 150 мм.

К «люстре» подключают «-» источника питания напряжением не менее 25 кВ. Только при таком напряжении обеспечивается достаточная «живучесть» аэроионов, сохраняется их способность проникать и в легкие человека. Для помещений большого объема, например, спортивных залов, напряжение на «люстре» может достигать и 40...50 кВ (обязательное условие - отсутствие коронного разряда, который легко обнаружить по запаху озона).

Принципиальная схема высоковольтного преобразователя, прошедшего всестороннюю и многолетнюю проверку, приведена на рис. 140.

Во время положительного полупериода сетевого напряжения через резистор R1, диод VD1 и первичную обмотку трансформатора Т1 заряжается конденсатор С1. Тиристор VS1 при этом закрыт, так как отсутствует ток через его управляющий электрод (падение напряжения на диоде VD2 в этом режиме мало по сравнению с напряжением открывания тиристора).

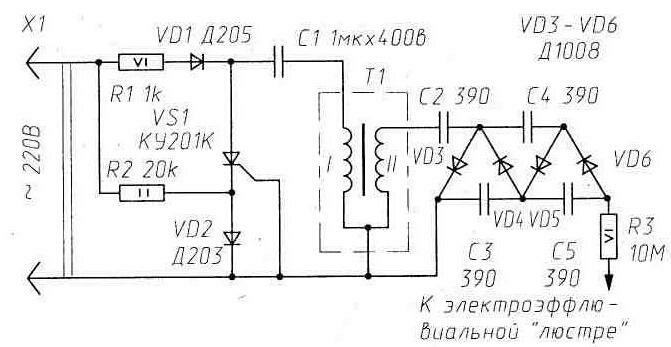

Рис.140. Высоковольтный преобразователь для питания "люстры"

При отрицательном полупериоде диоды VD1 и VD2 закрываются и между катодом и управляющим электродом тиристора возникает напряжение, достаточное для его открывания. Это ведет к тому, что конденсатор С1 разряжается через первичную обмотку трансформатора Т1 и на его повышающей обмотке возникает «пачка» двуполярных, быстро уменьшающихся по.амплитуде импульсов (колебательный процесс обусловлен здесь малыми потерями). Этот процесс повторяется в каждом периоде сетевого напряжения.

Умножитель напряжения - диоды VD3-VD6, конденсаторы С2-С5 - выполнен здесь по классической схеме.

Резистор R1 может быть составлен из трех параллельно соединенных резисторов МЛТ-2 3 кОм, a R3 - из трех-четырех последовательно соединенных МЛТ-2 общим сопротивлением 10...20 МОм*. Резистор R2 - МЛТ-2. Диоды VD1, VD2 могут быть и другими - с током не менее 300 мА и обратным напряжением не ниже 400 В (VD1) и 100 В (VD2). Диоды VD3-VD6 можно заменить на КЦ201Г(Д, Е). Конденсатор С1 - типа МБМ на напряжение 250 В, СЗ-С5 - ПОВ на напряжение не ниже 10 кВ, С2 - ПОВ на напряжение не менее 15 кВ. Тиристор VS1 - КУ201К(Л), КУ202К(Н). Трансформатор Т1 - катушка зажигания Б2Б (на 6 В) от мотоцикла.

Аэроионизатор монтируют так, как это принято в высоковольтных аппаратах - на изоляторах с хорошими поверхностями, с достаточно большими расстояниями между полюсами, гладкими пайками и т.п.

Аэроионизатор в наладке не нуждается. Изменить напряжение на его выходе можно подбором резистора R1 или конденсатора С1.

Простейший индикатор нормальной работы аэроионизатора - вата: небольшой ее кусочек должен притягиваться к «люстре» с расстояния 50...60 см. Для проверки напряжения на «люстре» можно воспользоваться, конечно, и электростатическим вольтметром. В бытовых «люстрах» рекомендуется установить напряжение в пределах 30...35 кВ.

При работе аэроионизатора не должно быть никаких посторонних запахов (признаков появления озона и окислов азота), это особо оговаривал Чижевский.

О технике безопасности. Хотя ток, возникающий при случайном прикосновении к «люстре», очень мал и сам по себе опасности не представляет, но большого удовольствия такой разряд, конечно, не доставит. А падение с высоты после удара им может иметь и вполне реальные последствия. Поэтому при каких-либо работах с «люстрой» ее необходимо не только отключить от сети (оба провода), но, замкнув высоковольтный вывод преобразователя на общий провод, разрядить все конденсаторы.

Автор рекомендует «принимать ионы» следующим образом: расстояние от «люстры» - 1...1.5 м, время 30...50 мин. И так - ежедневно, лучше - перед сном.

*) При замыкании «люстры» к резистору R3 будет приложено полное выходное напряжение преобразователя и составляющие его резисторы могут быть пробиты (предельно допустимое напряжение для резистора МЛТ-2 - 750 В). Здесь был бы предпочтительнее высоковольтный резистор - например, КЭВ-5.

(Иванов Б., Радио, 1997, №1, с. 36, 37)
