Принципиальная схема генератора приведена на рис. 29. На элементах DD1.1, DD1.2 собран мультивибратор, возбуждающийся на частоте F=30...35 Гц (F@1/2R2*C1). Дифференцирующая цепочка R3C2 и элементы DD1.4...DD1.6 формируют в базе нормально закрытого транзистора VT1 импульс тока длительностью tимп@ 10 мкс (tимп@R3*C2), возбуждающий включенный в его коллектор ИК диод VD1. В таблице 5 приведена зависимость амплитуды тока

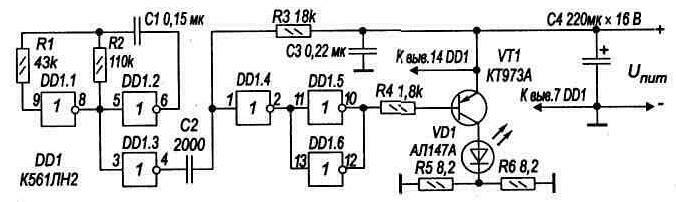

Рис.29 Генератор ИК импульсов

Рис. 30. Печатная плата генератора

в ИК диоде Iимп и потребляемого генератором тока Iпотр от напряжения источника питания Uпит.

Печатную плату генератора изготавливают из двустороннего фольгированного стеклотекстолита толщиной 1...1,5 мм (рис. 30). Фольгу со стороны деталей используют лишь в качестве нулевого провода-«земли». В местах пропуска проводников в ней должны быть вытравлены кружки диаметром 1,5...2 мм (на рисунке не показаны), места пайки к нуль-фольге «заземляемых» выводов конденсаторов, резисторов и др. показаны зачерненными квадратами.

В качестве примера на рис. 31 приведена зависимость относительной мощности излучения ИК диода АЛ402 от прямого импульсного тока Iпр.и. Почти линейная их связь и при столь значительном форсаже импульсных токов, которая вообще характерна для ИК диодов, позволяет ориентироваться при расчетах «дальнобойности» системы не на мощность излучения, а на легко контролируемый ток в ИК диоде.

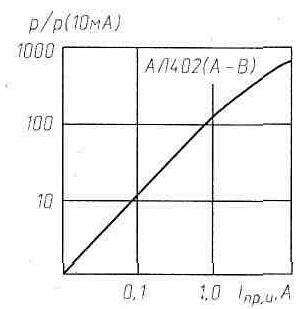

Рис. 31. Зависимость относительной мощности излучения от прямого импульсного тока

Таблица 5
